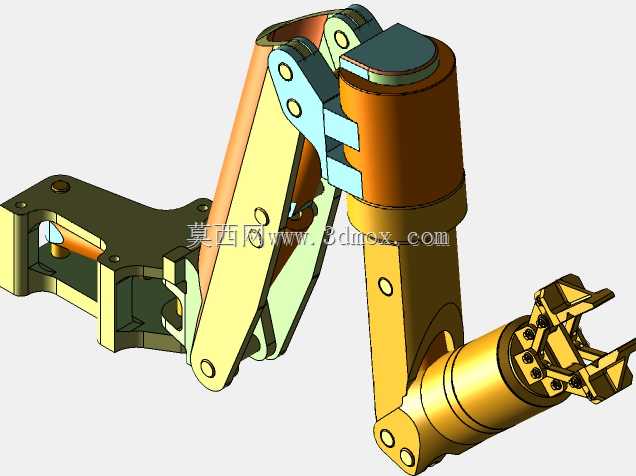

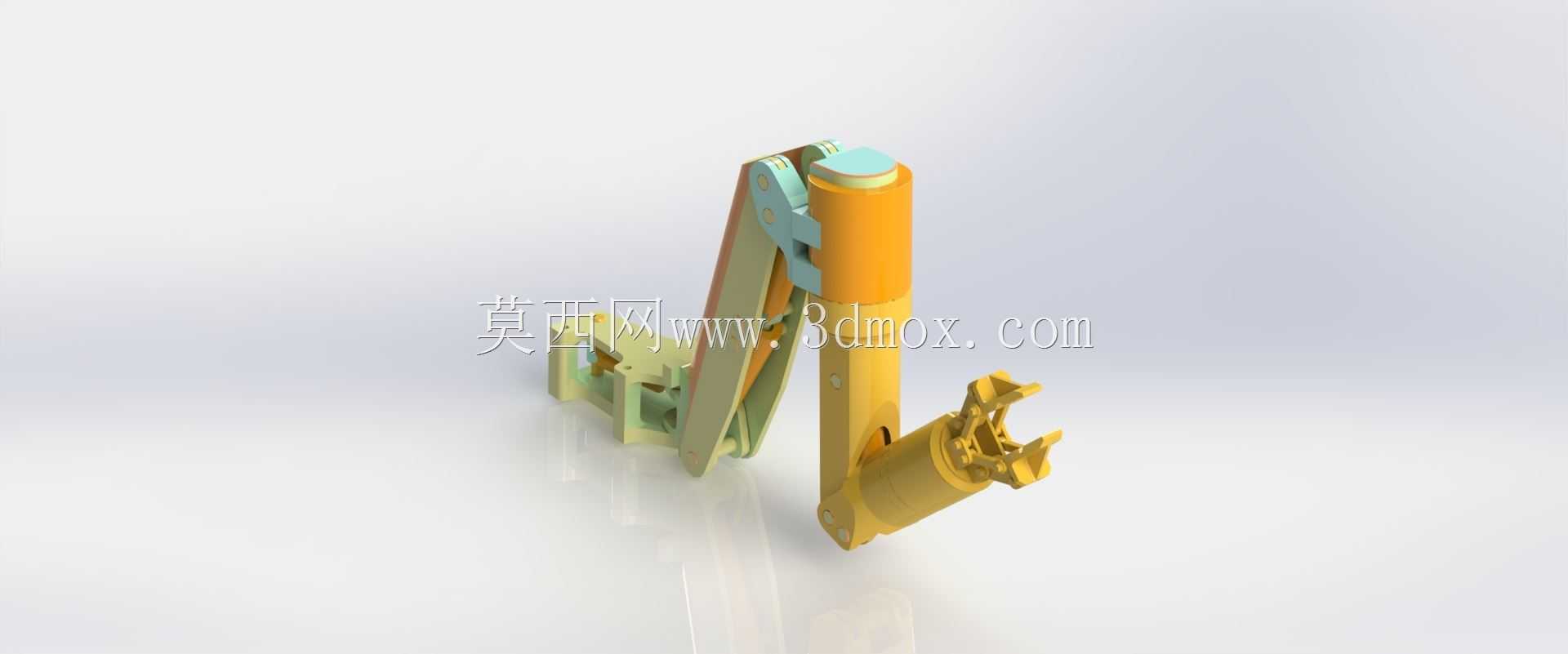

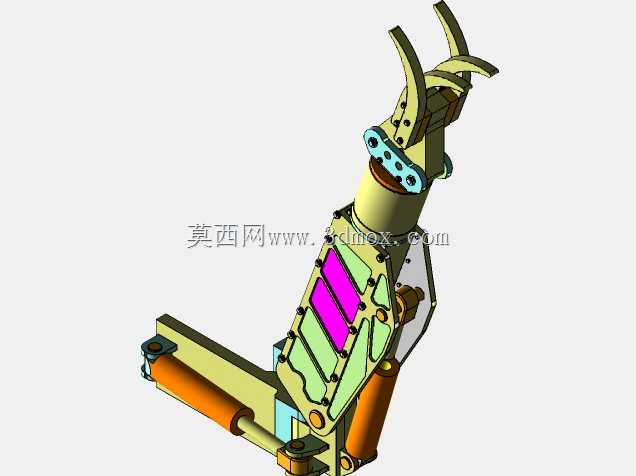

猎户座7号折叠式机械操纵执行臂结构

　　该操纵执行臂主要应用于重载作业场景下的远端操作工位，常见于矿山采掘设备、工程抢险装备、重型工业机械的操作端，用于替代人工进入高危、高负载、操作空间受限的作业区域完成执行端的动作传递，可适配多类需要多角度位姿调整的末端执行工装，实现作业端的角度偏转、位置微调以及动作输出传递。从结构设计逻辑来看，整体采用多段铰接式折叠布局，臂段主体采用箱型与柱型结合的截面构型，在保证整体结构抗弯抗扭刚度的前提下，尽可能降低臂体自身重量，铰接位置设置有耐磨衬套安装位与限位结构，可根据实际作业需求限定各段臂体的转动角度范围，避免超程运动带来的结构干涉与部件损坏。末端执行接口采用快换式卡槽结构，可适配夹持、破拆、抓取等不同功能的末端作业头，

　　接口处设置有定位销孔与锁紧配合面，保证末端工装安装后的同轴度与连接可靠性，在重载作业工况下不会出现松脱、偏移的问题。臂体的驱动适配预留了液压油缸与气动推杆的安装铰接点，可根据实际负载等级选择对应的驱动方式，小负载工位可采用气动驱动实现快速动作响应，大负载重载工位可搭配液压驱动提供足够的输出扭矩，各铰接点的转动副均设计有密封结构安装槽，可适配防尘圈、密封圈等密封元件，满足粉尘、潮湿等恶劣户外作业环境下的长期使用需求，避免泥沙、水渍进入转动副造成异常磨损。从安装边界来看，臂体底座采用多螺栓孔的法兰安装结构，安装面的平面度公差控制在0.1mm以内，可直接固定在设备的操作平台或者回转支撑座上，底座的安装孔位采用等距圆周布局，

　　可适配不同规格的连接法兰，无需额外加工转接板即可完成安装固定。臂体完全折叠状态下的整体占用空间紧凑，可收纳在设备侧方的预留舱位内，不会占用额外的作业通行空间，完全展开状态下可覆盖较大的作业半径范围，各臂段的长度比例经过反复运动仿真验证，在全行程动作范围内不会出现结构死点，也不会与设备本体的其他部件发生运动干涉。在细节设计上，臂体表面预留有传感器安装位，可加装角度传感器、位置传感器实时反馈各段臂体的实时位姿，配合控制系统实现精准的动作闭环控制，臂体的走线槽采用内置式布局，驱动管路、信号线缆均可从臂体内部的空腔穿过，避免外部走线在臂体折叠转动过程中出现拉扯、磨损的问题，同时也能让整体外观更加整洁，降低外部环境对线管的损伤。

　　该结构的受力路径经过优化，作业时的末端负载可通过各段臂体均匀传递到底座安装面，铰接位置的应力集中区域做了圆角过渡与加强筋补强处理，在额定负载下的结构变形量控制在允许范围内，保证操作过程中的位姿精度，不会因为结构形变导致末端操作出现偏差。针对日常维护需求，各铰接点均设计有润滑脂注油通道，可在不拆解臂体结构的情况下完成转动副的定期润滑保养，降低维护作业的工作量，易磨损的衬套、销轴均采用标准化尺寸设计，损坏后可直接更换标准备件，无需定制加工，缩短设备故障停机时间。
