垂直连接模块工业设备结构设计

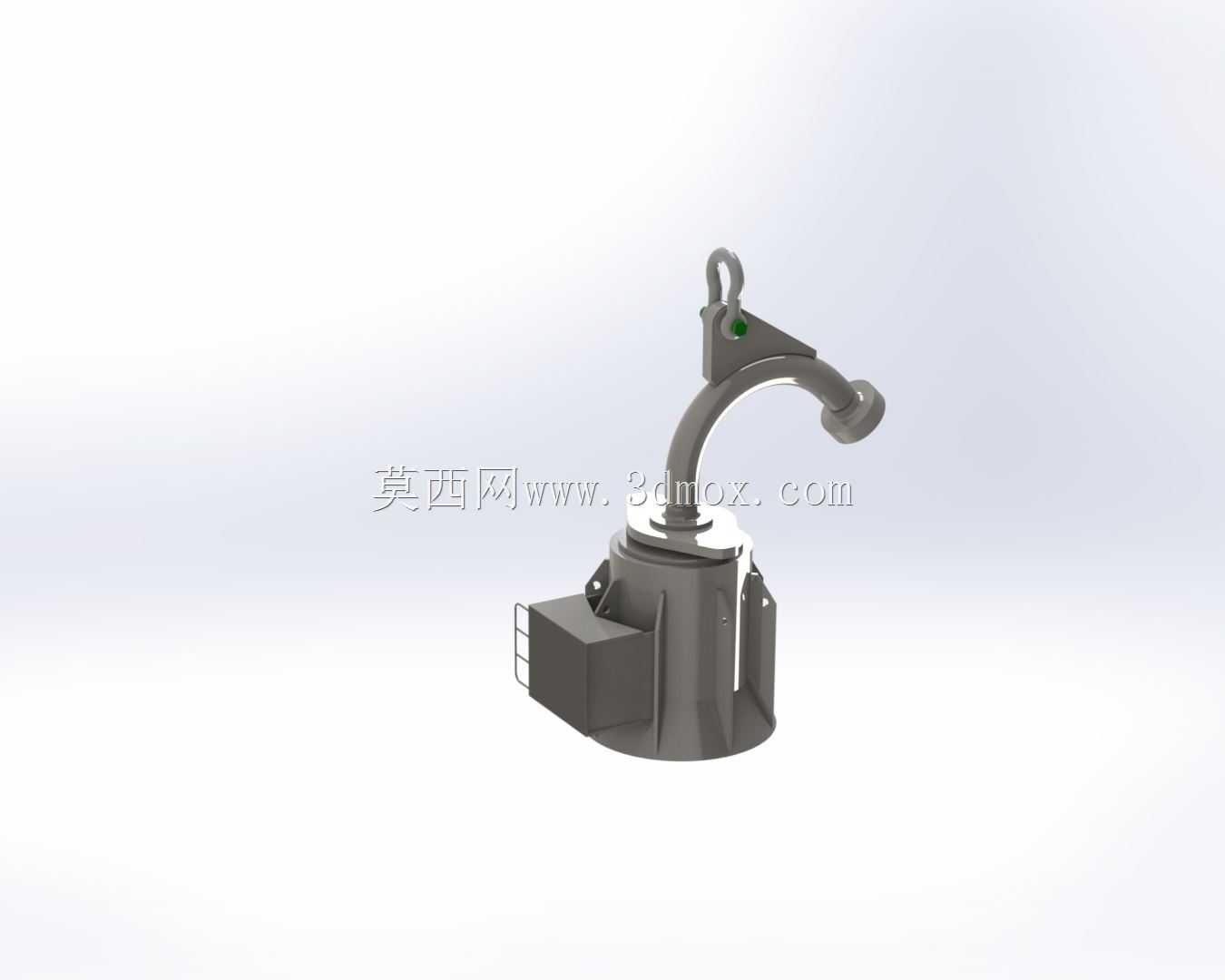

　　在工业流体输送、工位介质接驳的现场场景里，这类垂直连接模块常被布置在生产工位的侧方基座区域，用来完成固定点位的介质通路垂直转向接驳，适配需要从竖直管路上方引出侧向通路的安装需求，常见于车间压缩空气分支、小型液压站外接管路、工艺冷却水定点接驳的工位布局中，相比直角弯头加外接基座的拼接方案，一体化的结构能减少至少两个密封连接面，降低长期使用过程中介质渗漏的概率。从结构组成来看，底部采用带定位止口的圆柱基座设计，基座侧面预留了方形安装盒的集成空间，可内置通路控制阀、压力检测元件或者接线端子，不需要额外在周边布置独立的元件安装支架，节省工位周边的安装空间；基座侧壁设置了对称的吊装孔位与侧边把手结构，方便设备转运过程中的吊装与人工移位，

　　安装时可通过基座底部的法兰孔位完成与地面或者设备台面的固定，安装边界需要预留出弯管摆动与维护操作的空间，弯管旋转区域半径范围内不能布置其他干涉的管线或者结构件。弯管部分采用大曲率圆弧过渡设计，相比直角弯折的管路结构，能降低介质在转向位置的流阻损失，减少高速流体通过时产生的管路振动与噪音，弯管末端的接头采用标准通用接口尺寸，可快速对接现场常用规格的软管或者硬管，不需要额外加工过渡接头；顶部的吊耳结构除了满足整体模块的吊装需求，也可作为管路固定的辅助挂点，在长管路布设时可通过扎带或者管卡将外接管路固定在吊耳位置，减少管路接头位置的受力，避免长期拉扯导致的接头松动。设计过程中优先考虑了现场安装的容错性，

　　基座的安装孔位采用长圆孔与圆孔组合的布局，允许安装时存在小范围的位置偏差，不需要基座定位时完全零误差即可完成装配；弯管与基座的连接位置设置了密封结构的安装槽，可适配不同压力等级的密封件，根据输送介质的不同更换对应材质的密封圈，满足水、气、低压油等不同介质的输送需求。侧面的方形安装盒与基座采用一体化铸造或者焊接成型，盒体边缘预留了密封胶条的安装槽，盒盖通过螺丝固定后可达到基础的防尘防水要求，适配车间多粉尘、偶尔有液体飞溅的使用环境，盒体侧面预留了线缆或者管路的引出孔，可根据实际使用需求开孔安装格兰头或者管路接头，不需要额外对盒体进行二次加工。整体结构的重心落在基座中心位置，安装固定后不会出现偏载倾斜的问题，

　　弯管部分的壁厚根据常规工业管路的压力等级做了等强度设计，在保证结构强度的前提下尽可能降低整体重量，减少基座安装面的承载负荷；弯管末端的接头位置做了加厚处理，避免反复拆装接头时导致的螺纹磨损，延长整体结构的使用寿命。在实际选型使用时，需要根据输送介质的压力、腐蚀性确认密封件与主体材质的适配性，安装时要保证基座安装面的平面度，避免基座固定后出现变形导致密封面错位，日常维护时只需要定期检查连接位置的密封状态，不需要对整体结构做复杂的拆解维护，适合在工业生产现场长期固定使用。
