快装式管道流体过滤分离装置结构

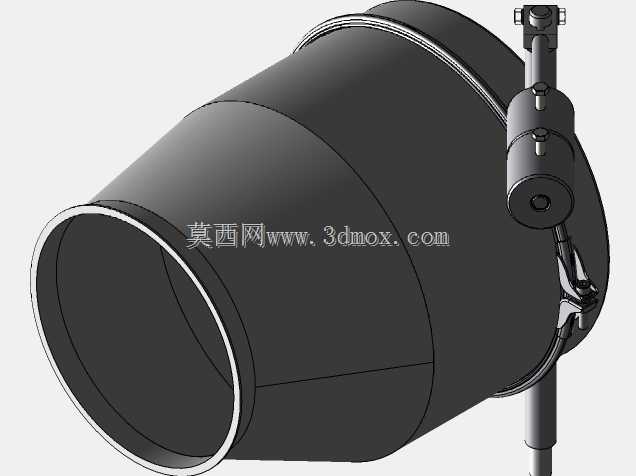

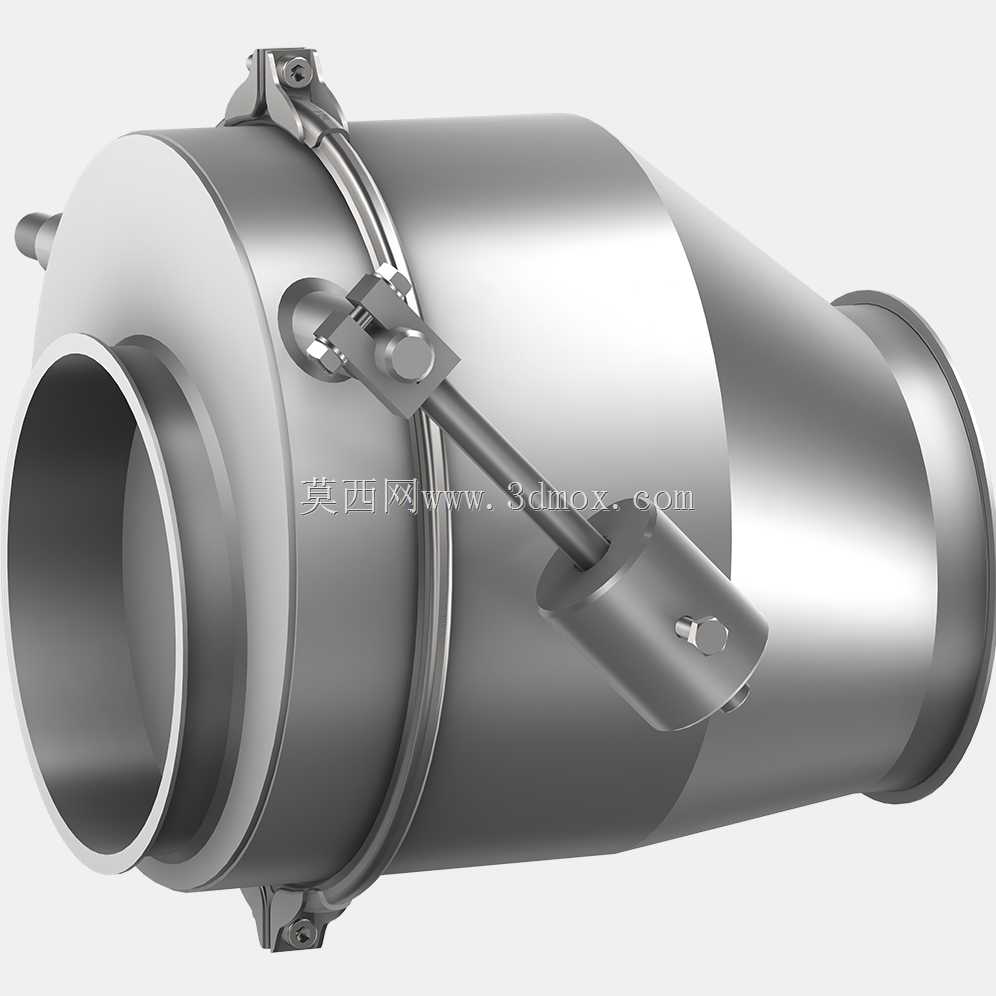

　　在食品饮料、生物医药、精细化工这类对管路洁净度有硬性要求的流体输送场景里，管道中途的杂质拦截一直是容易被忽略但直接影响成品合格率的环节，这款快装式管道过滤装置，就是针对这类场景的在线过滤需求做的结构设计。不同于普通工业管路用法兰连接的过滤器，这款装置整体采用锥段过渡的筒体结构，两端接口为标准快装卡箍接口，能够直接和同规格的卫生级管路对接，不需要额外加工配对法兰，安装时对准接口卡上卡箍拧紧锁紧件即可完成固定，单台设备的现场安装耗时能控制在十分钟以内，大幅缩短管路改造或者设备新装的停机时间。

　　从实际使用的功能逻辑来看，装置的核心过滤腔设置在筒体中段，快拆卡箍将筒体分为上下两段，需要清理滤出杂质的时候，不需要把整个装置从管路上拆下来，只需要松开卡箍的快拆锁扣，就能将下段锥筒部分翻开，直接取出内部的过滤元件进行冲洗或者更换，清理完成后复位卡箍锁紧即可重新投入使用，全程不需要动用重型拆装工具，一线运维人员单人就能完成日常维护操作。侧面设置的杠杆式锁止机构，是为了在带压工况下避免卡箍意外松脱设计的，锁止臂扣合后会给卡箍提供持续的预紧力，即使管路内存在0.6-1.0MPa的工作压力，也能保证筒体连接位置的密封可靠性，不会出现介质渗漏的问题。

　　设计阶段做结构选型的时候，特意将筒体下半段设计为渐缩的锥形结构，而不是等径直筒，一方面是为了让滤除的杂质能够顺着锥面自然滑落到筒体底部的集污区域，不会堆积在过滤元件的侧面造成有效过滤面积快速衰减，延长单次维护的间隔周期；另一方面锥形过渡能够减少流体经过装置时的局部阻力损失，避免在过滤位置出现明显的压降，影响整条管路的输送效率，经过流道仿真验证，同通径规格下，这种锥段结构的局部阻力系数比等径筒体结构低32%左右，适合对管路压降敏感的连续化生产输送场景。

　　关于安装边界的考量，这款装置的两端接口同轴度公差控制在0.1mm以内，安装时不需要额外调整管路的对中精度，只要两端管路的中心高度偏差不超过5mm，就能顺利完成对接；装置整体的轴向长度比同规格的Y型过滤器短15%左右，在管路排布空间紧张的车间夹层、设备旁通管路位置，也能找到合适的安装点位，不需要为了适配设备额外调整原有管路的走向。筒体外部没有突出的尖锐结构，所有连接锁件的边角都做了R3以上的圆角处理，既符合卫生级设备的清洁要求，不会在表面积留清洁死角，也能避免安装运维过程中剐蹭操作人员。

　　在密封结构的设计上，筒体连接位置的密封槽采用梯形截面设计，配套的密封件为标准快装密封圈，安装时密封圈不会因为卡箍的锁紧力出现移位或者被挤出密封槽的问题，密封件的材质可以根据输送介质的特性做适配，输送普通水性介质用三元乙丙材质即可，输送有机溶剂类介质则可以更换为氟橡胶材质，不需要改动主体结构就能适配不同的介质输送需求。装置的上端筒体设置了小型的排气接口，在设备初始投用的时候，可以打开排气阀排尽腔体内的空气，避免气阻影响流体的正常输送，下端锥筒的最低位置可以根据需求选配排污阀，在线维护的时候不需要拆开筒体就能排出腔体积存的残液，进一步降低运维的操作难度。

　　从结构强度的角度考量，筒体壁厚按照1.0MPa工作压力做的强度校核，在1.5倍额定压力的水压测试下，筒体变形量小于0.05%，完全满足常规工业流体输送管路的承压要求，卡箍的锁紧件采用偏心锁紧结构，锁紧状态下有自锁特性，不会因为管路的长期振动出现松脱，即使是在有轻微振动的泵出口管路位置安装，也能保证长期运行的连接可靠性。
