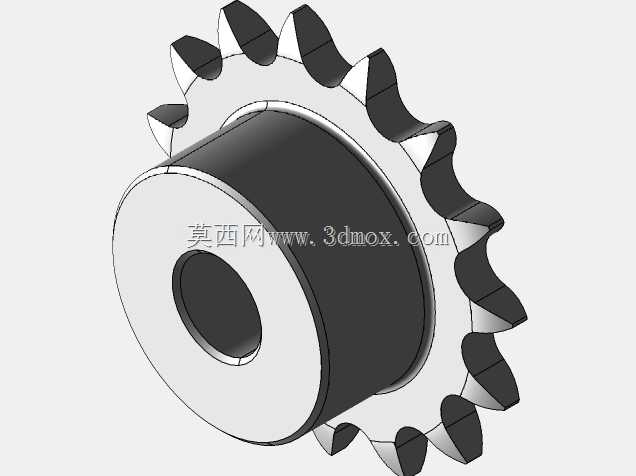

15齿单排滚子链传动链轮结构

　　在轻工输送、小型自动化设备的动力传递环节，短节距滚子链传动是兼顾传动比稳定性、安装容错性与成本控制的常用方案，这款适配5×2.5mm规格滚子链的15齿链轮，正是针对小载荷、紧凑安装空间的传动场景设计的核心传动部件。日常做小型输送线、包装辅机、轻工设备的动力端布局时，经常会遇到安装轴向空间局促、传递扭矩不大但要求传动无打滑、维护频次低的需求，带轮毂式的链轮结构刚好适配这类场景，不需要额外加装轴套定位，直接通过中心孔穿轴配合键连接即可完成固定，能省去不少装配时的零件配套工作。从结构设计逻辑来看，这款链轮采用单侧凸台轮毂的结构，轮毂长度大于链轮齿部厚度，穿轴安装时能提供足够的轴向支撑面，避免链轮运转时出现偏摆，

　　齿部的齿形完全贴合DIN 8187与ISO R 606标准中对应规格滚子链的啮合要求，齿沟圆弧半径经过匹配计算，能保证链节滚子顺利啮入啮出，不会出现卡链、跳齿的问题，齿顶的轮廓做了合理的修形，即使安装时存在少量的同轴度误差，也能保证链条平稳啮合，降低运转时的冲击噪音。做三维建模时，这类标准链轮的齿形生成不能只靠近似圆弧替代，需要严格对应标准中的齿形参数，先确定节距、滚子直径、齿数对应的齿沟角、齿顶圆直径、分度圆直径参数，再通过齿形方程生成单个齿廓后阵列，才能保证加工出来的零件和链条匹配顺畅；轮毂部分的中心孔尺寸需要配合对应直径的传动轴，键槽的位置和尺寸要符合平键连接的标准，保证扭矩传递时不会出现键的压溃或者松动。实际安装使用时，

　　这类小规格链轮的中心安装孔需要和传动轴保持H7/k6的过渡配合，轴向通过轴肩或者紧定螺钉完成定位，安装时要保证两轴的平行度，链轮的共面误差控制在允许范围内，避免链条出现偏磨，大幅缩短使用寿命。在小型食品输送线的驱动端、桌面型自动化设备的动力传递机构、小型农机的辅传动系统里，这类小齿数链轮经常作为主动轮使用，小齿数的设计能在相同传动比下减小从动轮的尺寸，让整体传动结构更紧凑，不过设计选型时也要注意，小齿数链轮的链条包角要满足最低要求，避免出现啮合齿数不足导致的跳齿问题，同时链轮的材质根据使用场景可以选择45号钢调质处理，有防腐需求的场景也可以选用不锈钢材质加工，齿面不需要做过高的硬化处理，

　　因为小载荷工况下常规的调质硬度已经能满足使用寿命要求。建模过程中还要注意安装边界的预留，轮毂的外径尺寸要考虑轴上零件的避让，齿顶圆的直径要和周边的机架护罩保留足够的安全间隙，避免运转时出现剐蹭，链轮的端面要预留紧定螺钉的安装孔位，方便装配完成后做轴向锁紧，防止长时间正反转切换时出现轴向窜动。很多新手设计链传动结构时，容易忽略链轮齿形和标准链条的匹配度，用近似齿形加工出来的链轮往往会出现啮合异响、链条磨损快的问题，严格按照对应标准参数构建的三维模型，能直接导出工程图用于生产加工，减少设计反复的成本，同时模型里的轮毂长度、中心孔尺寸、齿部厚度这些参数，都能直接给布局设计提供参考，在做整体设备的三维装配时，可以直接调用这类标准件模型，快速完成传动链路的布局，检查干涉情况，提升设计效率。
