墙面U型抱箍式管道固定支撑托架

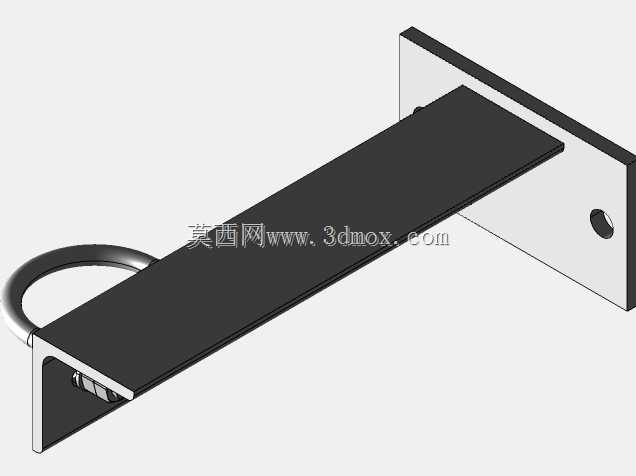

　　这款墙面安装的管道支撑托架，主要应用于工业厂区管路布设、建筑机电管线安装、小型设备旁通管线固定等场景，用来承担水平走向管道的竖向荷载，同时限制管道在运行过程中因介质流动、设备振动产生的径向位移，避免管道接口因长期受力出现渗漏、松脱问题。从结构设计来看，整个托架分为三个核心功能部分，分别是墙面安装立板、水平承载托板以及U型抱箍锁紧组件。墙面安装立板采用直角折弯的钢板结构，立板上预留两个上下排布的圆形安装孔，孔位间距经过受力核算，适配常规M10-M12规格的膨胀螺栓安装，安装时立板完全贴附于混凝土墙面或钢结构立柱立面，两个安装孔的竖向排布方式，能够抵消管道运行时产生的倾覆力矩，避免长期使用后托架出现歪斜、松动。

　　水平承载托板与墙面立板采用一体化折弯成型，折弯处做了圆弧过渡处理，避免应力集中导致的焊缝开裂或板材断裂问题，托板的宽度根据常规小口径管道的支撑需求设定，能够完全承托管道下半部分的接触面，减少管道局部受压产生的形变。托板上预留两个对应U型抱箍的安装孔位，U型抱箍采用圆钢弯折成型，两个直杆段穿过托板孔位后通过六角螺母锁紧，锁紧时可以根据管道的实际外径调整螺母的锁紧行程，适配一定范围内的管径公差，不需要针对每一种管径单独定制抱箍，提升了配件的通用适配性。在实际安装使用过程中，首先需要根据管线的布设标高在墙面标记安装孔位，钻孔后打入膨胀螺栓将立板固定牢固，固定时需要通过水平尺校准托板的水平度，避免管道安装后出现坡度偏差影响介质流动。

　　管道放置到托板上之后，将U型抱箍跨在管道上半部分，两端穿过托板孔位后依次套上平垫、弹垫再拧紧螺母，拧紧过程中需要注意两侧螺母的受力均匀，避免抱箍偏斜导致管道局部受力过大。针对不同的使用场景，这个托架的安装边界也有明确的适配范围，立板的高度尺寸能够覆盖常规墙面安装的受力需求，托板的伸出长度适配DN15-DN50区间的小口径金属或塑料管道，当管道内介质为常温液体、气体时，托架可以直接安装使用，如果是高温介质管道，只需要在抱箍与管道之间增加橡胶减震垫，就可以抵消热胀冷缩产生的位移，同时降低振动传递到墙面的噪音。设计过程中没有采用多余的装饰性结构，所有的折弯角度、孔位位置、板材厚度都经过受力校核，立板与托板的一体化折弯结构相比焊接式托架，

　　减少了焊接工序带来的变形问题，同时整体结构的抗疲劳强度更高，能够承受长期的振动荷载。U型抱箍的圆弧半径按照常规管道的外径公差设计，安装后抱箍与管道外壁的贴合面积更大，锁紧后不会出现点接触压伤管道外壁的问题，托板的边缘做了钝化处理，避免安装过程中划伤施工人员或管道外壁的防腐层。在厂区压缩空气管路、建筑给排水支管、小型设备的冷却水管路布设中，这类托架的使用量很大，相比传统的焊接式支架，这种预制好的标准托架不需要现场焊接切割，只需要钻孔固定即可完成安装，能够大幅缩短现场施工的周期，同时安装后的支架整齐统一，便于后期的管路维护和调整。如果后期需要调整管道的标高或者走向，只需要松开抱箍螺母就可以微调管道位置，不需要整体拆除托架，降低了后期改造的施工成本。整个结构的受力路径清晰，管道的竖向荷载通过托板传递到墙面立板，再通过膨胀螺栓传递到墙体结构，水平方向的位移则通过U型抱箍的锁紧力限制，各个部件的受力分配合理，没有冗余的结构设计，在满足支撑强度要求的前提下尽可能控制了整体重量，降低了材料成本和安装的劳动强度。
