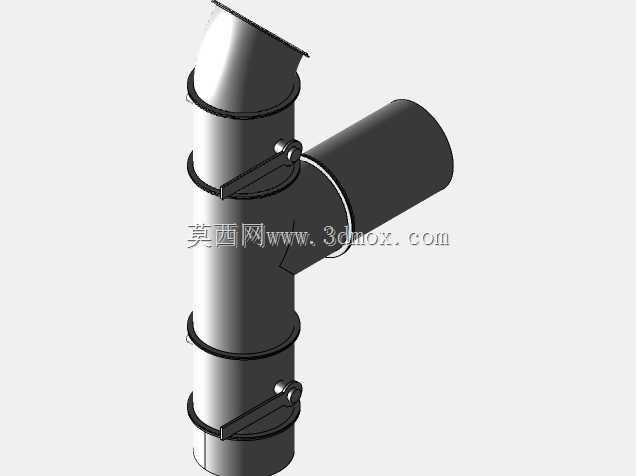

带快装卡箍结构的三通式吸水管路构件

　　在流体输送系统的现场布设环节，这类带侧向支管的三通式吸水管件，常被用于负压吸水工况下的主路与支路管路汇接，常见于小型供水机组、农田灌溉取水装置、工业循环水系统的吸水端，也可适配移动式排污取水设备的管路组装需求。不同于常规焊接式三通管件，该构件采用分段式筒体加卡箍锁紧的结构设计，主通路为垂直走向的等径直筒段，侧向斜向引出同径支管，整体流道内壁做圆弧过渡处理，可最大程度降低流体在汇流位置的局部阻力，减少负压吸水工况下的气蚀风险，避免因流道突变造成的吸水效率损失。

　　从结构设计逻辑来看，该构件将主筒体拆分为多段短节，每段短节的对接位置采用外翻边配合抱箍式卡箍实现密封锁紧，卡箍配套的快拆扳把结构无需额外工具即可完成管路的拆装作业，相比法兰连接的螺栓紧固方式，可大幅缩短现场管路维护、滤芯更换或者支路加装的作业时长，尤其适合需要频繁拆解清理管路内部杂物的取水场景，比如含有少量固体杂质的河水取水、养殖池水体循环等工况，日常运维时无需整体拆卸管路，仅需松开对应位置的卡箍即可拆开对应管段清理淤积物。

　　安装边界方面，该构件的主通路上下两端均为标准对接接口，可直接适配同管径的柔性软管或者硬管管路，侧向支管的接口角度经过优化，与主筒体形成合适的斜向夹角，既能够保证支路接入时的流体流向平顺，也可避免支管与主路安装固定件产生空间干涉。卡箍的锁紧扳把位置做了下沉式布局，扳把闭合后不会突出筒体外壁过多，可有效减少管路布设时的外围空间占用，在紧凑的机组内部安装时，无需为扳把预留过大的操作空间，常规的扳手操作间隙即可满足开合需求。

　　实际使用过程中，该构件的卡箍密封位置可根据输送介质的特性选配不同材质的密封垫圈，输送常温清水时采用普通橡胶垫圈即可，输送带有一定腐蚀性的水体时可更换为耐蚀材质垫圈，适配不同工况的使用需求。主筒体与支管的壁厚经过强度校核，可承受常规吸水工况下的负压载荷，不会出现筒体吸瘪变形的问题，同时卡箍的锁紧力经过匹配设计，在额定工作压力下不会出现渗漏、脱开的问题，管路运行的稳定性有充足保障。不同于一体成型的三通管件，这种分段卡箍式的结构还可根据实际安装需求调整支管的轴向位置，松开卡箍后转动对应管段即可改变支管的朝向，适配不同方向的支路接入需求，现场安装的灵活性远高于常规固定三通，能够应对施工现场管路走向存在偏差的情况，减少现场额外配管的工作量。
