工业用螺杆式给料悬挂输送装置结构

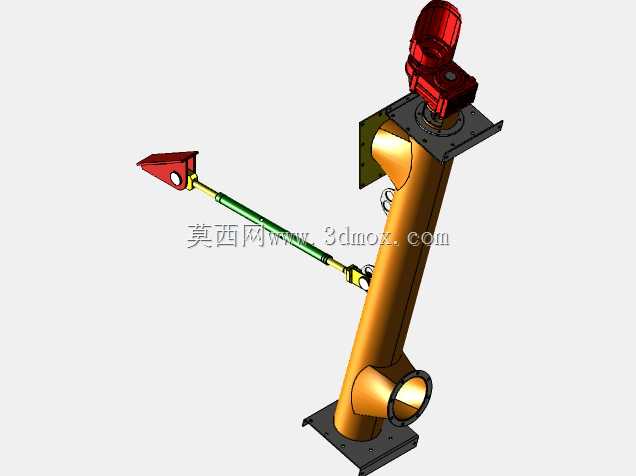

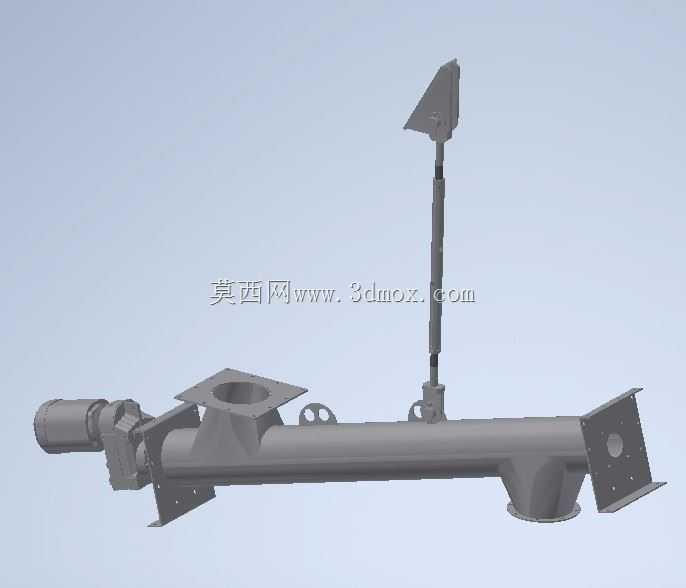

　　这套悬挂式螺杆输送结构，主要面向散状粉料、小颗粒物料的密闭输送场景设计，常见于粮食加工、建材配料、化工粉体投料、饲料生产等工段，用来完成水平方向的物料定量移送，同时依靠顶部的悬挂安装结构适配上层料仓落料、下层设备受料的空间布局，避免地面安装带来的场地占用与积料清理难题。从结构组成来看，整套装置以水平布置的圆柱形输送管腔为主体，一端连接驱动单元，通过减速机构将动力传递给管内的螺旋叶片轴，依靠螺旋面的轴向推力带动物料沿管腔移动，管腔上方开设的方形法兰接口为进料口，用来对接上方料仓的落料段，下方靠近驱动端对侧的锥形接口为出料口，可直接对接下游的称重料斗、混合设备或者下一阶段输送管线。

　　顶部的悬挂支撑结构是这套装置区别于常规地面固定螺旋输送机的核心设计，垂直布置的支撑杆件上端带有角度可调的风标式指示结构？不对，上端的铰接悬挂座通过螺栓与上层钢架平台连接，支撑杆下端与输送管腔的中部支座铰接，可在安装时微调输送管的水平度，抵消钢架平台的安装误差，同时在设备运行时缓冲螺旋轴转动带来的径向振动，避免振动直接传递到上层平台结构引发共振。驱动端采用侧装式减速电机直连结构，省去了链传动、带传动的中间传动环节，减少了传动损耗与日常维护点，电机与输送管端盖之间采用密封轴承座连接，配合填料密封结构防止粉料从轴端缝隙泄漏，适配有防尘要求的生产车间环境。输送管的末端设置带安装孔的端板支座，可与墙面或者端部钢架做辅助固定，

　　和中部的悬挂支撑形成两点稳定支撑结构，避免长距离输送管在满载时出现中部下挠变形，保证螺旋轴与管腔内壁的同轴度，防止叶片刮擦管壁引发异常磨损与设备故障。在设计建模过程中，首先需要根据额定输送量确定螺旋叶片的直径、螺距参数，结合物料的安息角、摩擦系数确定螺旋轴的工作转速，避免转速过高导致物料随叶片抛洒无法形成稳定轴向料流，转速过低则达不到设计输送产能。输送管的壁厚选择需要兼顾耐磨性能与整体重量，针对磨琢性较强的物料，可在进料口、出料口位置增设可更换的耐磨衬板，减少管壁磨损后的更换成本。安装边界方面，整套装置的水平长度可根据现场工位距离调整，进料口的位置可根据上方料仓的落料点沿管腔轴向调整法兰焊接位置，

　　悬挂支撑杆的长度可根据上层平台与输送管的垂直间距做定制化裁切，端部支座的安装孔位可根据现场固定端的螺栓排布做适配调整，安装时需要保证输送管的整体水平度误差不超过千分之一，螺旋轴与管腔的同轴度误差控制在2mm以内，避免运行时出现叶片卡滞、轴承偏磨的问题。顶部的悬挂铰接点预留了±5°的角度调整余量，可适配现场安装时的钢架平面度误差，不需要额外加工调整垫片，降低现场安装的施工难度。密封结构上，除了轴端的填料密封，进料口、出料口的法兰面均预留了密封垫安装槽，安装时铺设橡胶密封垫即可实现全密闭输送，避免粉料输送过程中的粉尘外溢，满足车间环保生产的要求。驱动单元的接线盒位置预留了足够的接线空间，可根据现场布线方向调整接线口朝向，适配不同车间的走线布局。整套结构的受力路径清晰，物料重量与设备自重通过中部悬挂支座、端部固定支座传递到上层平台与侧方固定结构，螺旋轴工作时的轴向力通过端部的推力轴承传递到端盖支座，不会对减速电机的输出轴造成额外轴向载荷，延长驱动单元的使用寿命。在实际选型应用中，可根据输送物料的特性调整螺旋叶片的结构形式，输送流动性好的颗粒物料可采用满面式叶片，输送易粘结的粉料可采用带式叶片减少物料粘附，输送含水量较高的粘性物料可在叶片表面增设防粘涂层，降低物料残留。
