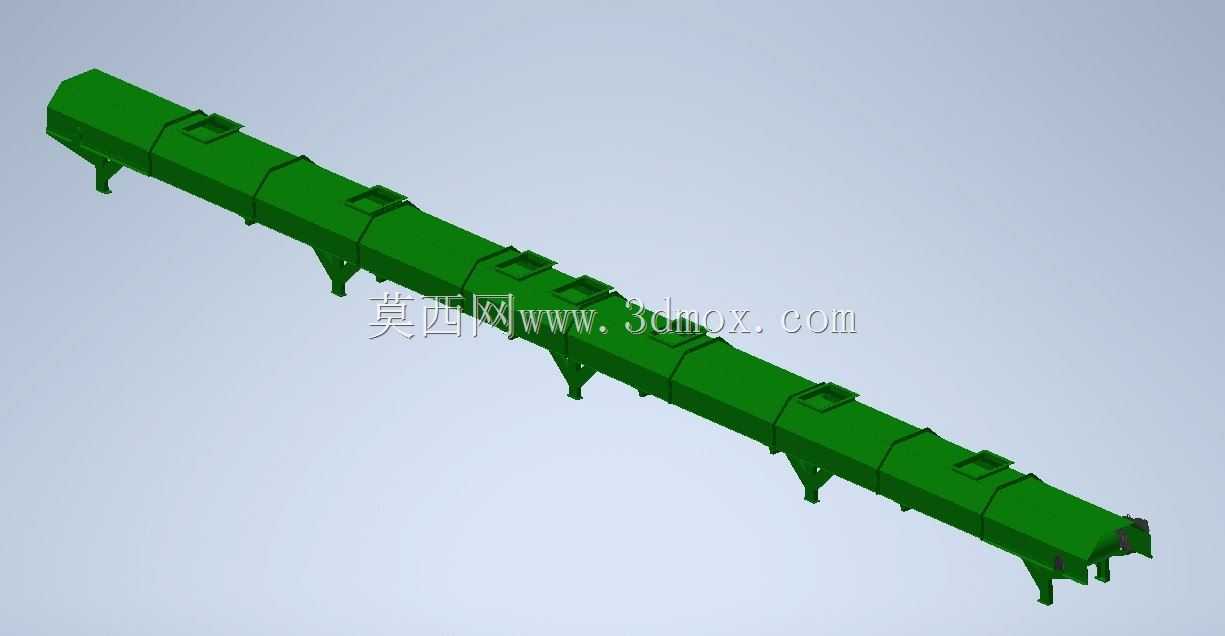

长距离封闭槽型皮带输送设备三维结构

　　这款长距离封闭结构的输送设备，主要面向散状物料的密闭转运场景设计，在粮食加工、建材生产、化工原料输送、矿山散料转运等工况中都能适配，解决敞开式输送过程中物料洒落、粉尘外溢、外界杂质混入物料的常见问题。从结构设计来看，整体采用分段式槽型封闭壳体，每段壳体预留了观察与检修口，日常运维时无需拆解整段壳体，即可通过预留开口检查内部皮带运行状态、托辊磨损情况，也能快速处理少量卡料问题，大幅降低日常运维的拆装工作量。设备的支撑腿采用斜撑加强结构，沿壳体长度方向等距分布，每个支撑腿的底部预留了安装孔位，现场安装时可通过膨胀螺栓与地面基础固定，也可搭配减震垫使用，降低设备运行时的振动传递，避免长距离输送过程中因共振引发的结构松动、皮带跑偏问题。

　　设备的驱动端布置在壳体一端，配套的张紧结构集成在尾部端壳内，可根据皮带长期运行后的拉伸量调整张紧行程，保证皮带始终保持合适的张紧力，减少打滑、撒料的概率。壳体内部沿长度方向布置了多组槽型托辊组，托辊的槽角设计适配散料堆积特性，能够保证散状物料在输送过程中集中在皮带中部，不会向两侧撒漏，上分支托辊承担物料与皮带的承重，下分支托辊承托回程段皮带，减少皮带运行过程中的垂度，降低运行阻力。封闭壳体的上盖采用分段扣合结构，与槽体之间通过卡扣连接，需要进行大规模检修、更换皮带或者托辊时，可快速拆卸对应段的上盖，无需挪动整段设备。设备的进料口可根据现场工艺需求，在壳体顶部的预留开口位置灵活布置，既可以适配单点进料，也能支持多点进料的工艺布局，

　　出料端设置在设备头部下方，可直接衔接下游的料仓、提升机或者其他加工设备，完成物料的连续转运。从安装边界来看，设备整体呈长条形直线布置，安装时需要预留的宽度空间略大于壳体宽度，两侧预留不小于600mm的运维通道，方便人员日常巡检、更换易损件，长度方向可根据现场的输送距离需求，通过增减标准段壳体的数量进行拼接，适配不同厂房布局下的输送距离要求，无需重新定制整体壳体，降低非标设计的工作量。设备的壳体采用钢板折弯成型，各段之间通过法兰螺栓连接，拼接处加装密封胶条，保证整体壳体的密闭性，在输送粉状物料时能够有效避免粉尘外溢，满足车间的环保要求，同时也能避免外界的雨水、杂物进入输送槽内部，污染输送物料，尤其适合食品原料、

　　化工粉料这类对洁净度有一定要求的物料输送场景。在设计过程中，充分考虑了长距离输送的结构刚度问题，壳体的侧板采用折弯加强筋结构，无需额外增加厚重的加强梁即可保证长段壳体的直线度，避免壳体变形导致的皮带跑偏、托辊卡滞问题，支撑腿的高度可根据现场的进出料高度差进行定制调整，适配不同高差的工艺衔接需求，头部滚筒位置配套了清扫器结构，能够刮除粘附在皮带表面的残留物料，避免物料带入回程段托辊，造成托辊磨损、皮带跑偏的问题。
