手动法兰式蝶阀工业管路控制结构

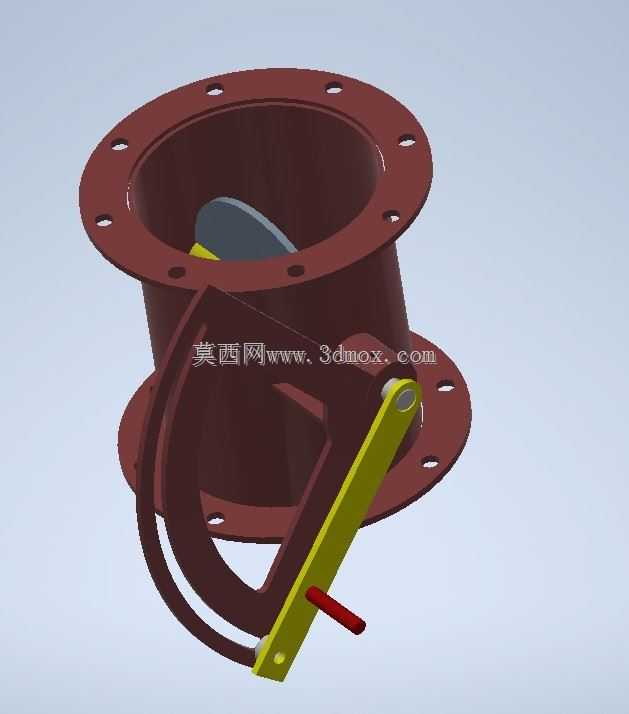

　　在化工、给排水、暖通、市政输配管网的管路系统中，这类带双法兰连接结构的手动蝶阀是中低压工况下实现管路通断、流量调节的核心部件，相比同通径的闸阀、截止阀，它的结构长度更短，整体重量更轻，安装时不需要预留过长的轴向操作空间，尤其适合空间局促的管廊、设备夹层内的管路布设。从结构设计来看，阀体采用上下双法兰的直通式筒体结构，法兰端面上均匀分布螺栓过孔，安装时可直接与管路端的配对法兰通过螺栓组紧固，法兰密封面可适配橡胶垫片、金属缠绕垫片等多种密封件，能适配不同压力等级、不同输送介质的密封需求，常规适配的公称压力覆盖PN6到PN16区间，可满足多数民用、工业低压流体输送场景的使用要求。阀板采用偏心回转式结构，绕阀杆轴线做90度回转运动，

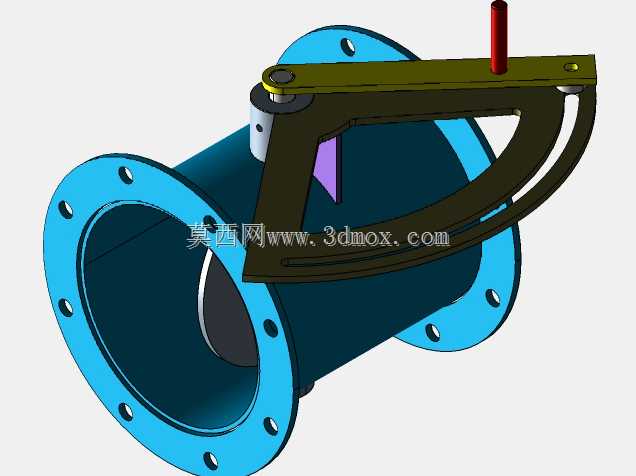

　　当阀板回转至与管路轴线垂直位置时，阀门处于完全截断状态，回转至与轴线平行位置时为完全导通状态，在0到90度的回转区间内，可通过阀板的不同开度实现管路内流体流量的线性调节，这种结构的流阻系数远小于同通径的截止阀，全开状态下介质流经阀体的压力损失极小，适合大流量、低阻力要求的输水、通风、弱腐蚀性介质输送管路。操作端采用外置式杠杆手柄结构，手柄与阀杆的驱动端刚性连接，手柄上带有限位销结构，可在阀体对应的限位卡槽内卡合，实现阀门开度的档位锁定，避免管路内介质压力波动导致阀板自行回转造成的开度变化，相比蜗轮蜗杆驱动的蝶阀，这种直柄手动结构的操作响应更快，不需要多圈回转操作，现场操作人员可直接扳动手柄完成开关动作，适合不需要频繁调节、

　　操作频次较低的管路节点。设计过程中需要重点考量阀板与阀体内壁的配合间隙，既要保证阀板回转过程中不会与筒体内壁发生刮擦干涉，又要保证关闭状态下阀板外缘的密封胶圈能与阀体内的密封座完全贴合，避免出现内漏问题；阀杆与阀体的配合位置需要设置轴封结构，可采用填料密封或者O型圈密封，防止管路内的介质顺着阀杆与阀体的配合间隙向外泄漏。从安装边界来看，这类蝶阀的轴向结构长度仅为同通径闸阀的三分之一左右，安装时只需要在管路两侧预留出法兰螺栓的紧固操作空间，以及手柄扳动所需的径向操作空间即可，不需要额外预留阀杆升降的轴向空间，对于老旧管路改造、空间受限的设备配套场景适配性极强。实际选型应用中，需要根据输送介质的温度、

　　腐蚀性匹配对应的密封件材质与阀体材质，常温清水、空气介质可采用铸铁阀体搭配丁腈橡胶密封，有弱腐蚀性的化工介质可采用铸钢阀体搭配氟橡胶密封，高温烟气场景则需要搭配金属硬密封结构。该结构的三维建模过程中，需要重点还原法兰螺栓孔的位置度、阀板回转的运动包络、手柄操作的运动干涉边界，确保模型导入管路装配体后可直接用于安装干涉检查、操作空间校核，为现场管路布设、设备配套提供准确的结构参考。
