工业物料输送用振动给料槽结构设计

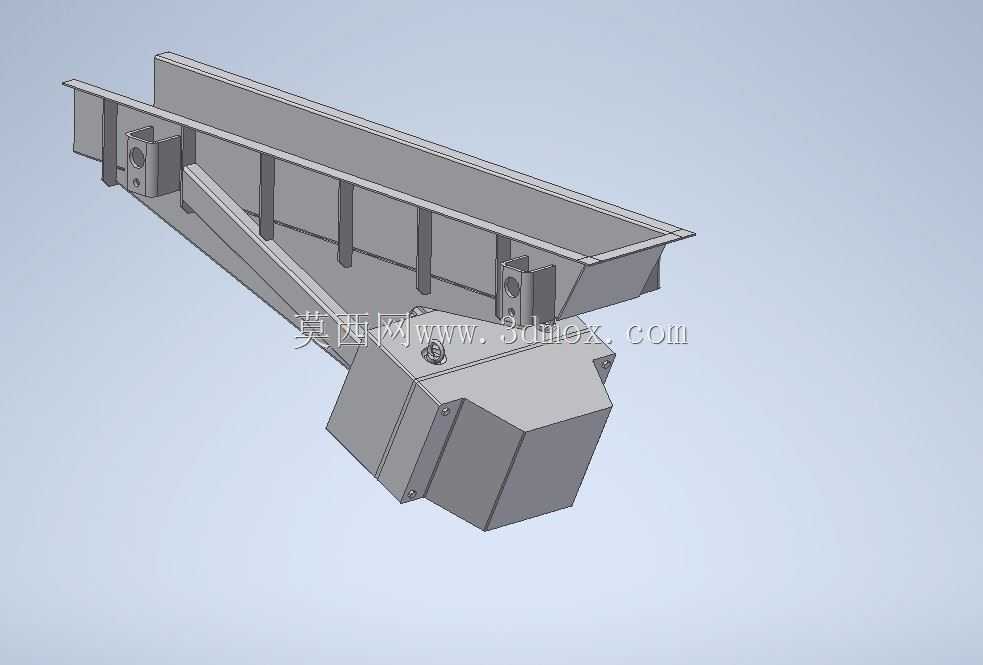

　　这款振动槽主要面向散状物料的均匀给料、短距离输送工况设计，常见应用在矿山选矿生产线的破碎环节前段、粮食加工的原料输送段、建材生产的骨料配料工位，以及化工行业粉状物料的定量给料流程中，承担把储料仓内的散料均匀、连续地给到受料设备中的作用，避免物料结拱、下料不均导致的后续设备负载波动问题。从结构设计逻辑来看，槽体采用长条形敞口截面设计，槽身侧壁设置多道纵向加强筋，沿槽体长度方向均匀排布，主要是抵消振动工况下槽体长期受交变载荷产生的形变，避免槽壁在高频振动中出现焊缝开裂、板材疲劳变形的问题，槽底采用平滑过渡的斜向设计，倾斜角度匹配常见散料的安息角参数，保证物料在振动激励下能够沿槽长方向匀速向前移动，不会出现物料滞留、

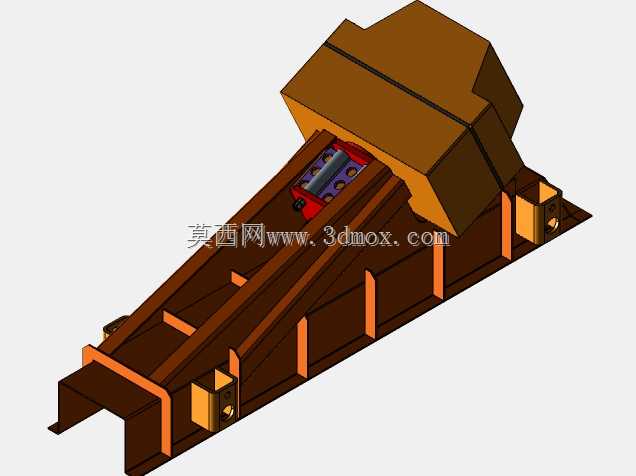

　　堆积在槽内局部区域的情况。驱动安装位设置在槽体中下部的重心对应位置，采用对称式的安装支座结构，保证振动电机或激振器的激振力作用线穿过槽体重心，避免设备运行时出现横向摆振、槽体跑偏的问题，支座位置预留了标准的螺栓安装孔位，孔位间距匹配常用振动电机的安装尺寸，不需要额外加工转接板就可以完成驱动部件的装配，降低现场安装的加工工作量。槽体的进料端设置了加宽的接料边，能够和上游储料仓的出料口形成良好的搭接配合，避免物料下落过程中从进料端缝隙撒漏，接料边的折弯角度做了圆弧过渡处理，减少物料对进料端的长期冲刷磨损，延长槽体进料段的使用寿命；出料端做了收窄的导料结构，能够对准下游受料设备的进料口，保证物料准确落入受料位置，不会出现落料偏斜、

　　撒料的问题。安装边界方面，槽体整体的支撑吊耳/支座沿槽体长度方向对称布置，吊耳位置设置了减震元件的安装空间，匹配橡胶减震弹簧或者金属螺旋弹簧的安装尺寸，安装时需要保证槽体整体保持设计的倾斜角度，横向水平偏差控制在允许范围内，避免物料向槽体单侧偏移导致的给料偏载；设备周边需要预留足够的检修空间，尤其是驱动装置的安装侧，要预留出电机接线、日常维护检查、易损件更换的操作空间，避免和周边的管线、其他设备产生干涉。从功能特性上，这款振动槽依靠激振装置产生的高频微幅振动，让槽内物料处于悬浮状态向前移动，相比皮带输送、螺旋输送的形式，对于含水量较高、有一定粘性的散状物料适应性更好，不容易出现粘槽、堵料的问题，同时槽体本身没有相对运动的易损部件，

　　日常维护工作量更小，运行过程中噪音更低，给料量可以通过调整激振力的大小、槽体的倾斜角度进行灵活调节，能够适配不同产能要求的生产线工况。设计过程中针对槽体的刚度做了针对性强化，除了侧壁的纵向加强筋，槽底也设置了横向的加强梁结构，避免槽体在长期振动中出现底部下凹变形，保证槽底的平面度始终维持在设计范围内，让物料移动速度在整个槽长方向保持均匀，不会出现局部流速过快或者过慢导致的给料量波动；驱动安装座的位置做了加厚处理，并且和槽体的加强梁直接焊接为整体，把激振力直接传递到整个槽体结构上，避免局部应力集中导致的安装座焊缝开裂问题。
