带双进料接口卧式密闭螺杆输送设备

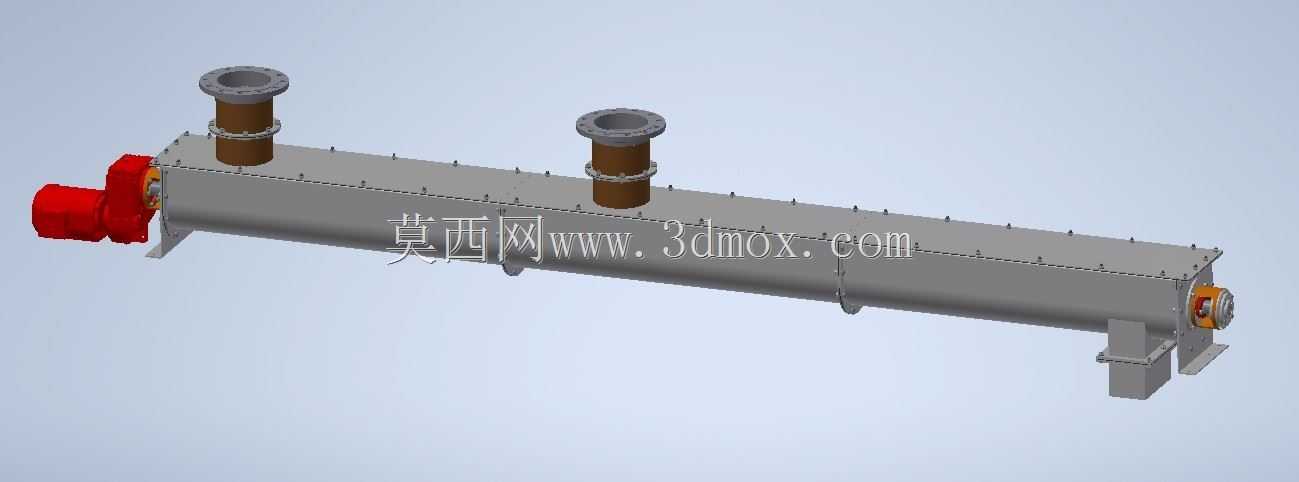

　　这款卧式密闭螺杆输送结构，主要面向粉体、小颗粒散料的密闭连续输送场景，在化工、粮油加工、建材配料、环保固废处理的生产线中十分常用，可实现水平或小倾角状态下的物料定量移送，避免输送过程中物料撒漏、粉尘外溢，同时能隔绝外界杂质对输送物料的污染。从结构布局来看，整体采用长筒形卧式壳体设计，壳体顶部设置两个带法兰接口的立式进料筒，可同时对接两个不同料仓的出料口，或是单路进料时预留一路作为排气、补料接口，适配多料源汇合输送的工艺需求；壳体一端配置驱动端连接结构，配套减速动力单元直接驱动壳体内的螺杆轴转动，另一端设置尾端轴承座与密封结构，支撑螺杆轴的长距离运转，避免长轴运转出现挠曲变形。壳体底部设置多个支腿式安装支座，支座上预留螺栓安装孔，

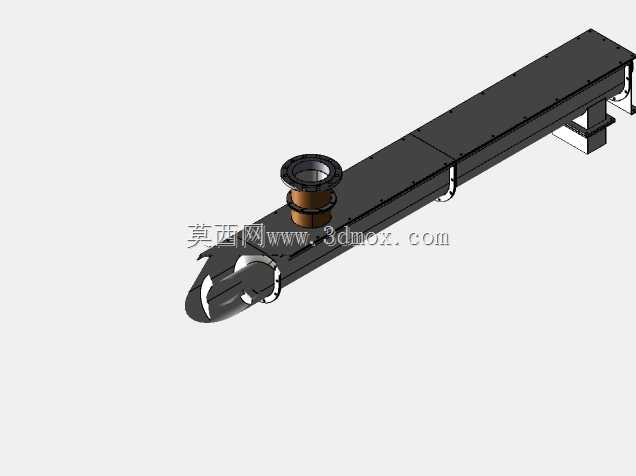

　　可直接固定在车间钢平台或混凝土基础上，安装时需保证壳体整体水平度偏差控制在千分之二以内，避免螺杆运转时与壳体内壁出现刮蹭。设计过程中，壳体内壁与螺杆叶片的径向间隙控制在3-5mm，既保证物料输送过程中不会出现大量残留，也避免加工装配误差导致的运动干涉；壳体上下采用分段法兰拼接结构，法兰面之间配置密封垫片，通过均布螺栓紧固，保证整体腔体的密闭性，输送易起尘、易吸潮或是有轻微腐蚀性的物料时，不会出现泄漏问题。螺杆轴采用空心轴加焊接螺旋叶片的结构，在保证轴体刚度的前提下降低整体自重，减少驱动端的负载；叶片边缘做堆焊耐磨处理，适配磨琢性较强的物料输送，延长核心部件的使用寿命。两端的轴伸位置分别配置填料密封加骨架油封的组合密封结构，

　　避免物料从轴端泄漏，同时阻挡外界灰尘进入轴承腔，保护两端的支撑轴承。顶部的两个进料接口采用标准法兰连接，法兰尺寸适配常见的料仓下料口、旋转卸料阀的出口规格，现场安装时无需额外制作过渡连接件，降低现场改造的工作量。驱动端的连接座采用标准化接口，可直接匹配不同功率的减速电机，用户可根据实际输送距离、物料堆积密度、输送产能需求灵活选配动力单元，无需改动主体壳体结构。设备的安装边界需要注意，驱动端一侧需要预留至少一倍电机长度的检修空间，方便后期更换密封件、维护轴承；尾端一侧预留半米左右的抽轴空间，便于检修时抽出整根螺杆轴清理内部残留物料或是更换磨损叶片。日常运行过程中，壳体内腔可根据工艺需求通入保护气体，实现惰性气体保护下的物料输送，

　　适配易燃易爆物料的移送需求；也可在壳体外壁加装夹套结构，实现输送过程中的物料加热或冷却，不过这款基础模型预留了夹套安装的外壁基准，用户可根据自身工艺需求二次拓展。在配料生产线中，这款输送设备可直接布置在计量秤的上方，通过螺杆的转速控制实现定量给料，相比皮带输送，其密闭性更好，输送量更稳定，不会出现物料撒落导致的计量偏差；在固废处理生产线中，可输送含水率稍高的污泥类物料，密闭结构避免异味散溢，螺杆的强制推送特性也不会出现物料粘结架桥的问题。建模过程中对所有法兰螺栓孔、支腿安装孔、轴承座配合面都做了精确的参数化建模，装配时所有配合面的公差都按照机械设计手册的推荐值设置，干涉检查无问题，可直接用于工程出图、生产预制参考，也可导入生产线仿真软件中做整线的物流模拟，验证输送路径的合理性。
