倾斜式蜗杆输送设备结构设计

　　在散料处理的各类生产场景中，倾斜布置的蜗杆输送设备一直是小空间内完成密闭式物料提升转运的核心选型，这类设备依靠内置螺旋叶片的回转推力带动物料沿管腔移动，全程无敞开落料点，既可以避免粉状、小颗粒物料在输送过程中产生扬尘外溢，也能适配有一定倾角的安装空间，在粮食加工、建材配料、化工粉体投料、污水处理污泥输送等场景都有广泛应用。不同于水平布置的螺旋输送机，倾斜式结构需要额外考虑物料沿管壁下滑的阻力匹配，以及倾斜段的密封可靠性，避免物料在管腔下部堆积造成驱动负载过载。

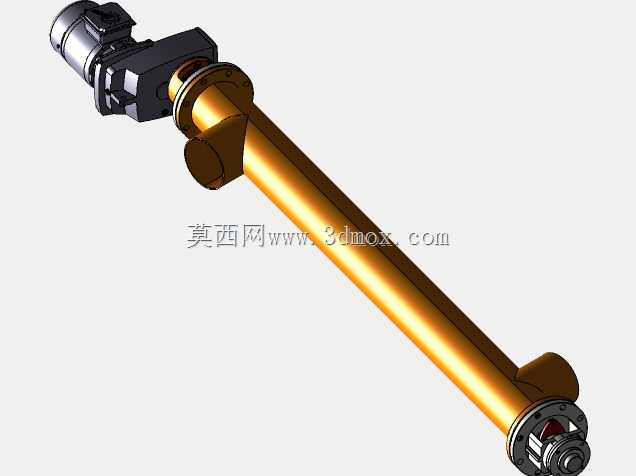

　　从结构设计逻辑来看，这套倾斜蜗杆输送设备采用圆管作为主体输送腔，整体结构紧凑，管体两端采用法兰式端盖密封，驱动端直接配套减速电机直连，省去了中间链轮、皮带传动的额外安装空间，也减少了传动环节的功率损耗。进料口设置在管体靠下位置的顶部，采用垂直向上的圆管接口，可以直接对接上方料仓的落料口，也可配套软连接实现与振动给料设备的对接；出料口设置在管体靠上位置的底部，物料被螺旋叶片推送至端部后直接从下部落料口排出，对接下游的称重料斗、混合设备或者输送管线，整个物料流向无折返，残留量极低。

　　设备的核心输送部件为连续式螺旋叶片，叶片与管体内壁保留均匀的小间隙，既避免叶片旋转时刮蹭管壁产生异响和磨损，也能减少大颗粒物料卡滞的概率。驱动端的密封采用填料密封加轴承座的组合结构，能承受倾斜布置时物料对端盖的侧向压力，同时阻隔细粉料进入轴承腔造成轴承磨损。尾端采用带自调心的轴承支撑，可补偿长管体加工、安装过程中产生的同轴度误差，避免蜗杆旋转时出现径向跳动。

　　在安装边界方面，这类倾斜输送设备的倾角通常可在15度到45度区间内根据现场空间调整，安装时需要保证驱动端高于出料端位置，避免停机时管内残留物料倒灌至驱动端密封处。设备的支撑点可根据现场安装条件设置在管体中部和两端，配套的支架可采用型钢焊接结构，直接固定在地面或者设备平台上，不需要额外搭建复杂的支撑框架。进料口和出料口的法兰均采用标准圆形法兰设计，可直接匹配行业通用的软连接、闸板阀等配套配件，不需要单独定制转接件。

　　实际选型应用中，这类蜗杆输送设备的输送量可通过调整蜗杆转速、叶片螺距来适配不同的产能需求，针对磨琢性较强的物料，可在叶片边缘堆焊耐磨层提升使用寿命，针对含水率较高、易粘结的物料，可在管体外壁加装振动器避免物料粘壁。设备运行时整体噪音低，密闭性好，不需要额外配置除尘收料装置，对于车间内的紧凑布局场景适配性极强，尤其是在老厂房改造、设备升级的项目中，这类小尺寸的倾斜输送设备可以在不改动原有平台结构的前提下完成物料提升的工艺需求，相比斗式提升机的安装空间要求更低，维护也更简便，日常仅需要定期检查驱动端轴承的润滑状态、密封件的磨损情况即可，易损件更换不需要整体拆解设备，运维成本远低于其他类型的垂直提升输送设备。
