真空管路用密封型截断控制构件设计

　　在真空获得、真空处理类工业场景中，管路通断的控制可靠性直接决定整套系统的极限真空度与运行稳定性，这类真空截断构件的设计核心，始终围绕密封可靠性、动作响应一致性、流道阻力控制三个核心维度展开，和普通常压管路截断件的设计逻辑存在本质区别。从实际应用场景来看，这类构件广泛适配低真空到中真空区间的工业管路，常见于真空镀膜生产线的支路截断、真空干燥设备的腔体隔离、真空吸附工装的管路切换、电子元器件真空封装工序的气路控制等场景，部分经过密封结构优化的改型也可用于高真空系统的前置支路控制。

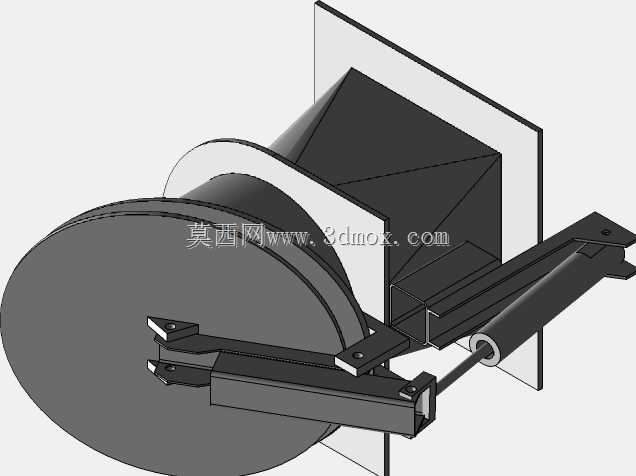

　　设计这类构件时，首先要明确安装边界的约束条件：常规同通径规格的阀体，法兰连接端的同轴度公差需要控制在0.05mm以内，避免安装时密封面出现偏载导致的泄漏；阀体流道的通径设计需要和对接管路的内径保持一致，减少流道突变带来的流阻损失，避免真空系统抽气速率出现不必要的衰减。密封结构的设计是整个构件的核心，本次设计中明确标注操作状态下的密封结构为独立装配单元，未在主体模型中绘制密封件的具体结构，这是工程建模中常见的处理方式——因为不同应用场景下的密封材质选择存在明显差异：接触非腐蚀性气体的普通工业场景可选用丁腈橡胶密封件，接触有机溶剂蒸汽的场景需要更换为氟橡胶材质，有高温烘烤要求的高真空场景则需要采用金属密封结构，将密封结构作为独立可替换单元预留装配位置，能够大幅提升模型的场景适配性，避免建模时过度限定密封形式导致模型通用性下降。

　　从功能特性来看，这类截断构件在动作过程中需要保证密封面的平行闭合，避免单侧挤压导致的密封件早期磨损，因此在阀瓣的导向结构设计上，采用了双侧导向柱的结构形式，保证阀瓣升降过程中始终和阀座密封面保持平行，闭合时的密封面比压控制在合理区间，既保证密封面完全贴合无泄漏间隙，又不会因为比压过大导致密封件出现永久压缩变形。阀体的流道内壁做了圆弧过渡处理，没有直角凸起或者凹陷结构，一方面减少抽气过程中的气体滞留，降低真空系统的极限真空度损失，另一方面也减少管路内颗粒杂质在阀体内的堆积，降低密封面被杂质卡滞导致泄漏的概率。

　　在安装适配性设计上，阀体两端的连接结构预留了标准法兰的装配尺寸，同时也兼容快卸卡箍的连接形式，能够适配不同安装场景的管路连接需求；阀体的外部操作端预留了执行器的安装接口，既可以采用手动手柄操作，也可以根据自动化控制需求加装气动或者电动执行机构，实现真空管路的远程自动通断控制。建模过程中对非配合面的圆角、铸造拔模斜度等工艺结构做了完整还原，阀体主体的壁厚按照真空容器的强度计算标准取值，能够承受一个大气压的外部压差而不发生形变，避免薄壁结构在抽真空过程中出现凹陷导致的阀瓣卡滞问题。

　　从实际选型适配的角度来看，这类截断构件的流阻系数远低于同通径的球阀类产品，因为其流道为直通式结构，阀瓣开启后完全退入阀腔侧部，不会对流道产生遮挡，尤其适合对抽气速率要求较高的大容积真空腔体支路使用。在日常维护层面，模型中预留的密封件安装槽为标准尺寸，更换密封件时不需要拆解整个阀体，只需要拆开阀盖即可完成密封件的更换，大幅降低现场维护的工作量。需要注意的是，这类构件仅用于真空系统的截断控制，不适合作为正压管路的压力调节构件使用，因为其密封结构的受力方向是针对外部大气压设计的，正压工况下密封面的受力形式变化会导致密封性能下降。
