工业钢结构外置操作检修平台结构设计

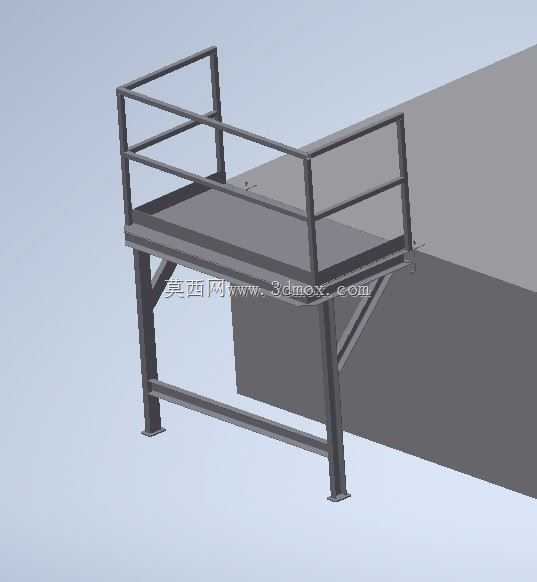

　　这款外置钢结构操作平台，主要适配工业厂房侧部设备检修、户外附属操作工位的搭建需求，常见于化工罐体侧方操作位、厂房外墙设备检修站位、生产线侧部登高操作点等场景，解决人员在高位临边位置作业时的站立支撑与安全防护问题。从结构设计逻辑来看，整体采用型钢焊接成型的框架式结构，没有多余的装饰性构件，所有型材选型都围绕承重与稳定性展开：平台台面采用花纹钢板铺设，表面自带防滑纹路，即便作业面存在少量油污、水渍，也能保证人员站立时的摩擦力，避免滑倒风险，台面下方设置横向与纵向的型钢次梁，次梁间距控制在合理范围，避免人员站立时台面出现过大挠度变形，保证踩踏时的刚性反馈。临边防护部分采用三层横杆搭配竖向立杆的结构，

　　最底部的横杆距离台面高度控制在10cm左右，防止小型工具、零配件从台面边缘滚落，中间与顶部横杆的高度差符合临边防护的安全要求，竖向立杆的间距经过核算，即便人员意外倚靠也不会出现立杆变形脱开的问题，栏杆与台面框架采用满焊连接，焊缝位置做了打磨处理，避免尖锐毛刺划伤作业人员。支撑体系采用四根方形立柱作为主要承重构件，立柱底部设置带安装孔的底板，安装时可通过膨胀螺栓与地面混凝土基础固定，也可根据现场工况搭配地脚螺栓进行二次灌浆固定，保证整体结构的抗倾覆能力；在平台与建筑墙体或设备主体连接的一侧，设置斜向支撑构件，斜撑两端分别与平台主框架、侧部固定基体连接，形成三角形稳定受力结构，抵消平台承受偏载时产生的倾覆力矩，

　　同时在两根前立柱之间设置横向联系梁，进一步增强立柱之间的整体性，避免单根立柱独立受力出现失稳问题。从安装边界来看，这款平台的悬挑长度控制在常规单人操作的合理范围，台面宽度满足单人转身、操作工具摆放的空间需求，整体高度可根据实际作业面的标高进行适配调整，安装时不需要对原有建筑结构做大规模改造，仅需要在侧部基体设置对应的连接点、地面做好基础固定即可完成部署。设计过程中充分考虑了现场焊接与装配的工艺性，所有型材的切割角度、连接节点都做了适配，现场安装时不需要进行大量的二次切割调整，构件之间的连接位置预留了足够的焊接操作空间，即便现场施工条件有限，也能顺利完成装配。在受力核算层面，整体结构按照常规工业检修平台的活荷载标准进行设计，

　　可满足2-3名作业人员同时站立操作，以及携带常规检修工具的承重需求，不会出现结构过载变形的问题；所有外露的钢结构表面都预留了防腐涂装的工艺余量，后期可根据现场使用环境选择刷防锈漆、镀锌等防腐处理方式，适应户外、潮湿车间等不同腐蚀环境的使用要求。不同于民用阳台的装饰性设计，这款钢结构平台完全从工业作业的实际需求出发，没有冗余的造型设计，每一处构件的存在都对应明确的受力或功能需求：比如台面边缘没有设置凸起的装饰边，避免工具摆放时出现卡滞，也方便清理台面积攒的杂物、灰尘；栏杆的横杆采用同规格型钢，方便后期维护更换，一旦出现杆件碰撞变形，可直接采购同型号型材替换，不需要定制特殊构件；立柱底部的底板尺寸经过优化，既保证足够的压接面积分散对地面的压强，又不会因为底板过大造成安装空间的浪费，在狭小的设备间隙内也能完成固定安装。实际使用过程中，这类平台可搭配爬梯使用，人员通过爬梯登上平台后，可在台面上完成设备阀门操作、仪表检修、管线维护等常规高位作业，临边栏杆可有效防止人员高处坠落，稳定的台面结构也能保证作业人员操作时的身体稳定性，避免因为台面晃动出现操作失误。
