壁挂式挂装卷纸承托支架结构设计

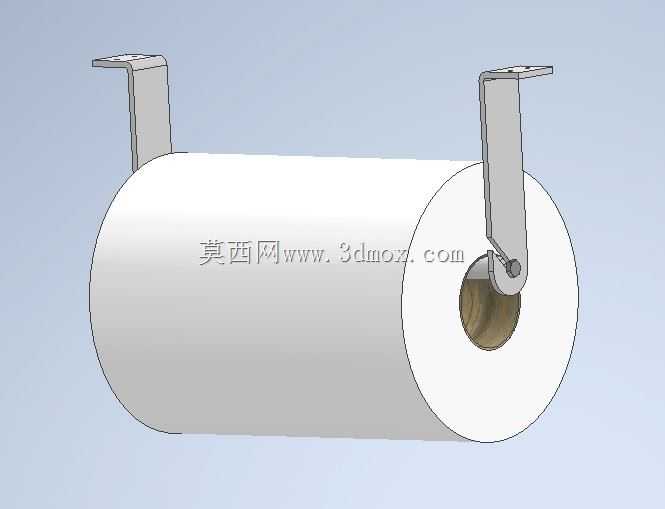

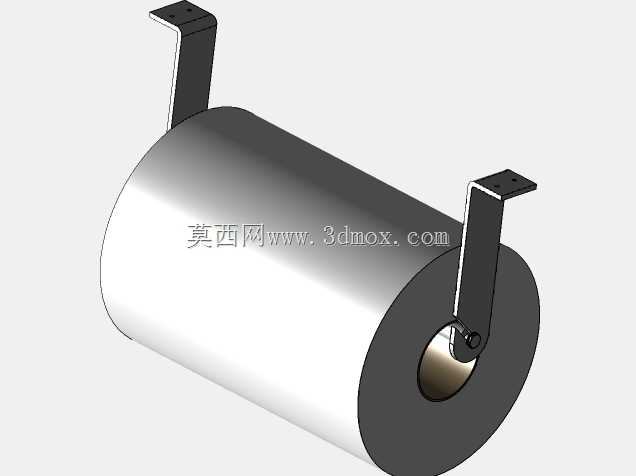

　　日常卫浴、公共卫生间、洁净车间更衣区等场景中，卷纸的固定承托一直是容易被忽略但直接影响使用体验的细节，这款挂装式纸卷架的结构设计，完全围绕免打孔快速安装、卷纸转动顺畅、适配常规卷纸尺寸这几个核心需求展开，没有多余的装饰性结构，所有几何特征都服务于实际功能。从安装边界来看，两个对称布置的L型挂耳是整个结构的受力核心，挂耳上端的水平折边做了15度的微翘处理，这个细节并非随意设计，当挂耳卡入预先固定在墙面的卡扣或者挂槽内时，微翘的折边可以在卷纸满载、用户抽拉纸张施加向下及向外的拉力时，形成自锁趋势，避免支架整体从挂点脱出，不需要额外的螺丝紧固就能保证安装可靠性，同时也能实现快速拆装，方便后期清洁或者更换卷纸时的操作。

　　挂耳的竖直段长度经过匹配常规民用卷纸、商用大卷纸的纸芯高度做了适配，竖直段末端的铰接结构是整个支架的活动核心，这里采用了翻边铆接的转轴结构，没有额外加装独立销轴零件，直接通过钣金折弯后的材料自身形变形成转动副，既减少了零件数量降低装配成本，也避免了小零件脱落丢失的风险，转轴的配合间隙控制在0.2mm到0.3mm之间，既保证卷纸放置后可以顺畅转动，不会出现卡滞导致抽纸时扯断纸张，也不会因为间隙过大出现卷纸晃动、抽纸时跑偏的问题。两个挂耳之间的有效容纳宽度，参考了市面主流有芯卷纸的宽度尺寸做了冗余设计，比常规卷纸宽度宽出8mm的余量，即使卷纸存在生产尺寸公差，也能顺利放入支架内，不会出现卡紧无法转动的情况。

　　承托卷纸的部分没有采用额外的托板结构，直接依靠卷纸自身的纸芯套在两侧转轴之间实现承托，这种设计最大的优势是减少了材料使用，同时卷纸的外周没有多余结构遮挡，用户抽纸时可以直接接触纸张，施力更加顺手，也避免了托板结构积累灰尘、沾染水渍的清洁死角。从受力角度分析，当卷纸满载时，整个支架的受力点集中在两个挂耳与墙面的接触位置，因此挂耳的折弯处做了R3的圆角过渡，避免应力集中导致钣金件长期受力出现断裂变形，挂耳的板材厚度选用1.2mm的冷轧钢板参数，经过折弯后的结构强度完全可以承受单卷1kg以内的卷纸重量，即使用户抽纸时施加瞬时的拉力，也不会出现结构变形。整个支架的外形没有尖锐的棱角，所有外露的边缘都做了压边钝化处理，

　　避免安装或者更换卷纸时划伤手部，符合卫浴类五金产品的安全设计要求。在实际应用中，这款支架不仅可以用于卫生间承托卫生纸卷，也可以适配厨房场景承托厨房擦手纸卷、车间场景承托工业擦拭纸卷，只要对应场景的墙面有匹配的挂点，或者搭配免打孔粘胶挂座使用，就可以快速完成安装，不需要对墙面进行钻孔破坏，尤其适合出租屋、临时搭建的活动板房、洁净车间等不能破坏墙面的场景。设计过程中特意规避了复杂的曲面结构，所有特征都可以通过钣金下料、折弯、铆接几道常规工序完成加工，不需要开模，生产成本可控，适合批量生产投放市场。转轴部分的转动阻尼经过反复调整，既不会因为阻尼过小导致卷纸在抽拉后过度转动造成纸张松散下垂，也不会因为阻尼过大导致抽纸费力，这个阻尼值完全依靠铆接时的压紧量控制，不需要额外加装阻尼垫片，进一步简化了产品结构。挂耳上端的折边长度设计为20mm，足够适配市面常见的免打孔挂座卡槽深度，不会因为折边过短导致挂接不牢，也不会因为折边过长导致安装后支架与墙面之间的间隙过大，出现晃动异响。两侧挂耳的平行度公差控制在0.5mm以内，保证卷纸装入后纸芯两端的转轴处于同轴状态，转动时不会出现偏磨，长期使用也不会出现转轴卡顿的问题。整个产品的表面处理可以根据使用场景选择喷塑、镀铬或者不锈钢材质，潮湿环境下选用304不锈钢材质可以避免生锈，延长使用寿命，干燥的民用场景选用冷轧钢板喷塑就可以满足使用需求，成本更低。
