矿山物料破碎用颚式破碎机支撑机架结构

　　该支撑结构为颚式破碎机的核心承载部件，主要应用于矿山、建材、基建固废处理等领域的粗碎作业工位，承担破碎主机全重、破碎作业交变冲击载荷以及进料端物料堆载的复合受力需求，是保障颚式破碎机长期稳定运行的基础构件。从实际工况适配角度出发，该机架采用整体式型钢焊接框架结构，区别于传统分体式螺栓连接机架，整体焊接结构可有效消除连接面间隙带来的刚性衰减，在处理高硬度矿石、大块混凝土块等强冲击破碎工况时，能避免连接螺栓受剪断裂、机架错位等常见故障，适配6s规格颚式破碎机的安装匹配需求。

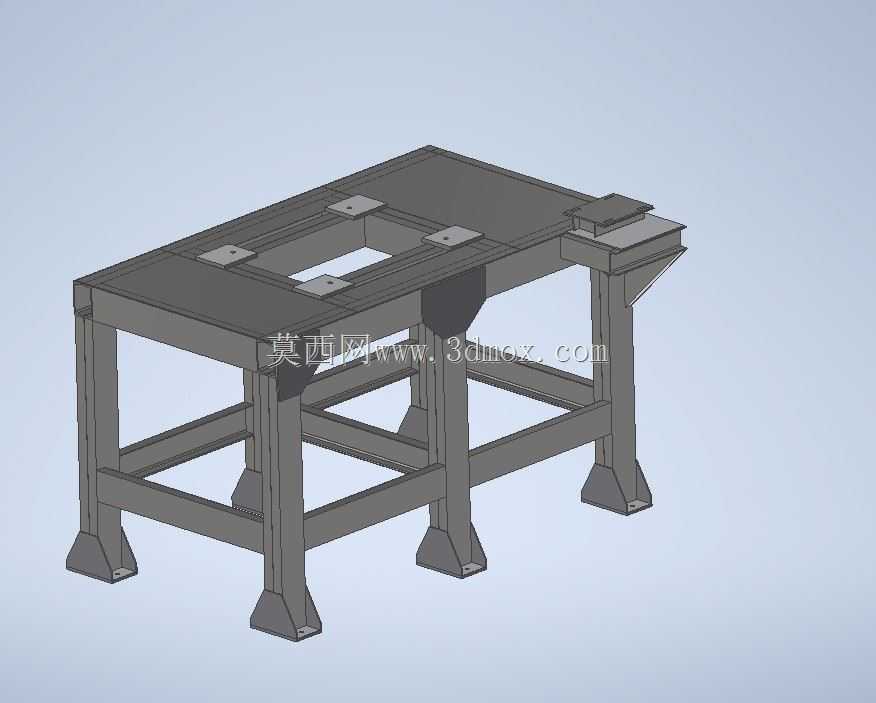

　　结构设计层面，机架顶部预留四处带定位止口的主机安装面，每处安装面下方对应设置三角加强筋板，将破碎动颚作业产生的垂直冲击载荷直接传导至主立柱，避免台面受载出现局部下凹变形；台面中部开设贯通式避让空腔，为破碎腔下部出料、排料溜槽安装预留足够空间，同时减少机架整体自重，降低材料成本。机架右侧延伸设置独立的副安装平台，用于安装调整座、弹簧拉杆组件以及电机驱动底座，将主机附属部件的安装位集成于机架本体，无需额外搭建附属支撑结构，减少现场安装的二次配做工作量。

　　支撑腿采用箱型截面焊接结构，底部设置带地脚螺栓孔的安装脚板，每处脚板与支撑腿之间设置四面围焊的加强三角板，抵抗破碎作业产生的水平方向倾覆力矩，保障设备运行时机架振幅控制在允许范围内。机架中层设置两道横向连接横梁、两道纵向连接梁，将四根主支撑腿连接为整体框架，大幅提升机架整体抗扭性能，避免长时间受交变载荷出现支腿外撇、框架变形等问题。

　　安装边界方面，机架整体长宽尺寸适配常规6s颚破的主机占地需求，顶部安装面的孔位间距严格匹配对应型号颚破的机体安装孔，现场安装时仅需将机架通过地脚螺栓固定于硬化混凝土地基，找平后即可吊装破碎主机进行装配，无需对机架进行二次加工。机架的台面高度适配常规出料皮带机的接料高度，破碎后的物料可直接从机架中部空腔落至下方输送设备，无需额外增设导料溜槽的高度补偿段。

　　从受力优化角度，设计过程中对机架各焊缝位置进行了受力路径规划，主受力焊缝均采用全熔透焊接结构，避免应力集中于焊缝端部；非受力区域通过开设减重空腔、减小板材厚度的方式控制整体重量，在满足刚性、强度要求的前提下降低制造成本。该机架可适配固定式破碎生产线、移动破碎站等多种应用场景，在移动破碎站应用时，可直接将机架与移动底盘的副梁焊接固定，无需额外设计过渡连接结构，适配性较强。日常运维过程中，该焊接机架仅需定期检查主焊缝是否出现开裂、地脚螺栓是否松动即可，相较于铸钢机架，焊接机架出现局部变形后可通过现场补焊、矫形完成修复，维护成本更低，更适合中小型矿山、临时固废处理站点的使用需求。
