鲍尔旋风除尘器适配连接垫圈结构

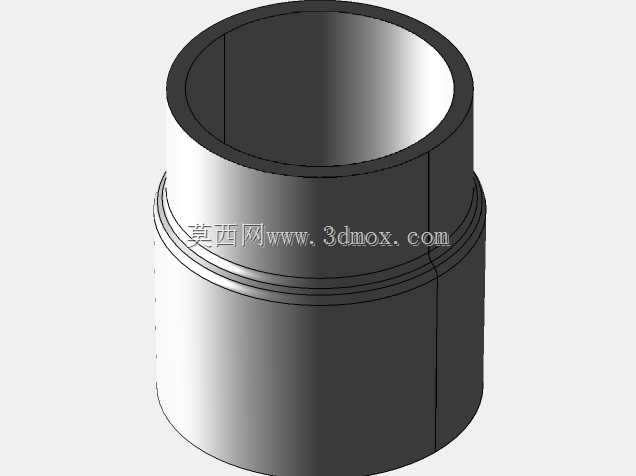

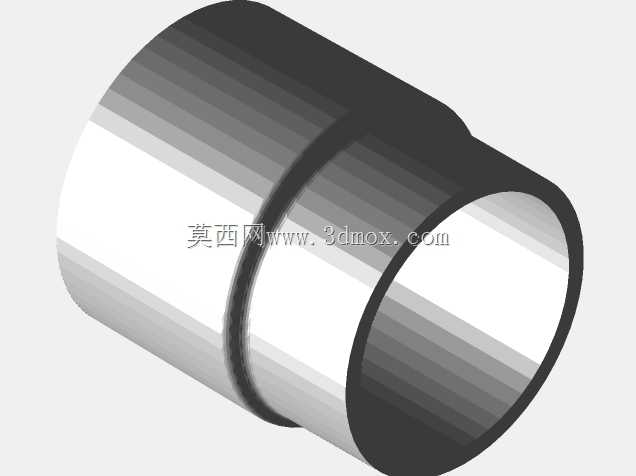

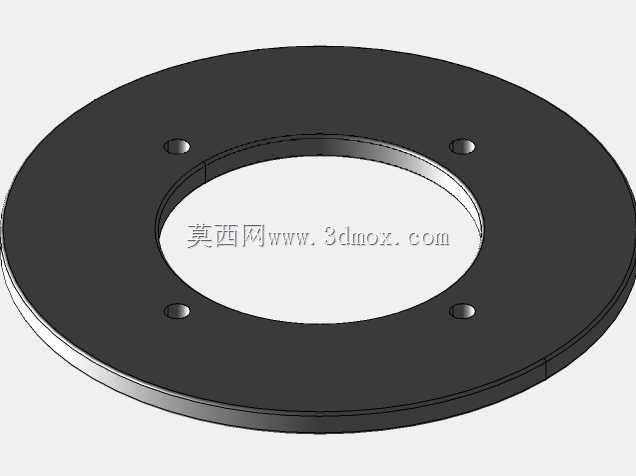

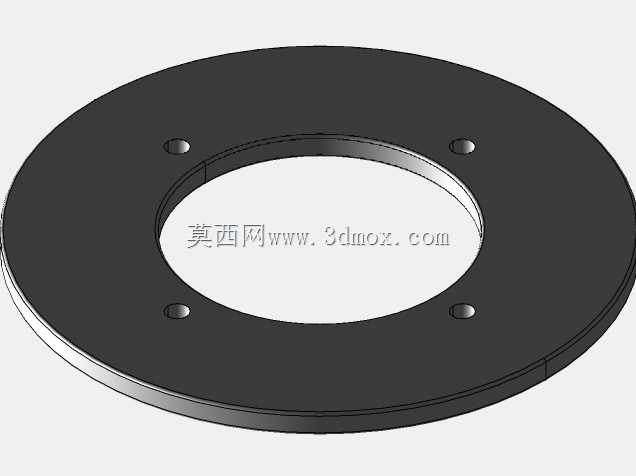

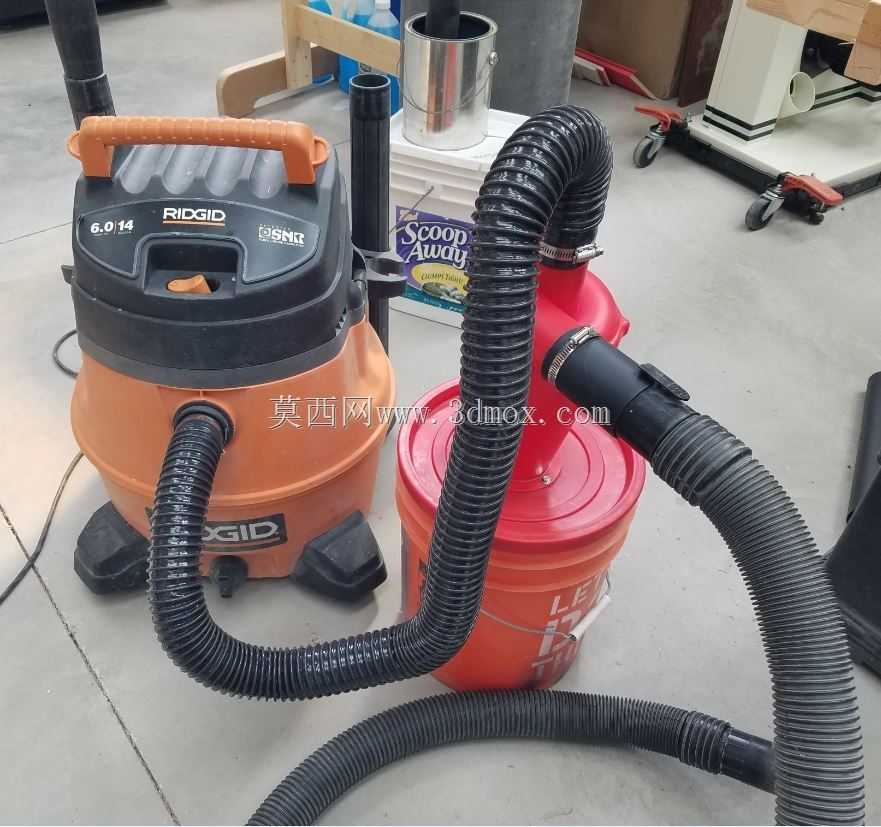

　　在港口散货转运、货运堆场这类高粉尘作业场景中，移动式真空吸尘设备的管路连接可靠性，直接决定了除尘系统的实际运行效率，鲍尔旋风除尘器2052-BDS作为这类场景常用的前置分离单元，其与上盖、吸尘软管的衔接部位长期受含尘气流冲刷、设备移动拉扯，很容易出现连接错位、密封失效、局部刚度不足的问题，这套适配垫圈与转接结构正是针对这一现场痛点开发的配套部件。从结构设计逻辑来看，垫圈采用了中间带环形凸台的阶梯式筒状结构，凸台的径向尺寸略大于上下两段筒体，安装时凸台端面刚好卡合在除尘器上盖的安装孔位端面，既可以作为轴向安装的定位止口，避免安装时筒体整体滑入设备内部，又能在上下连接部位形成刚性支撑环，抵消软管插接后产生的径向摆动力，

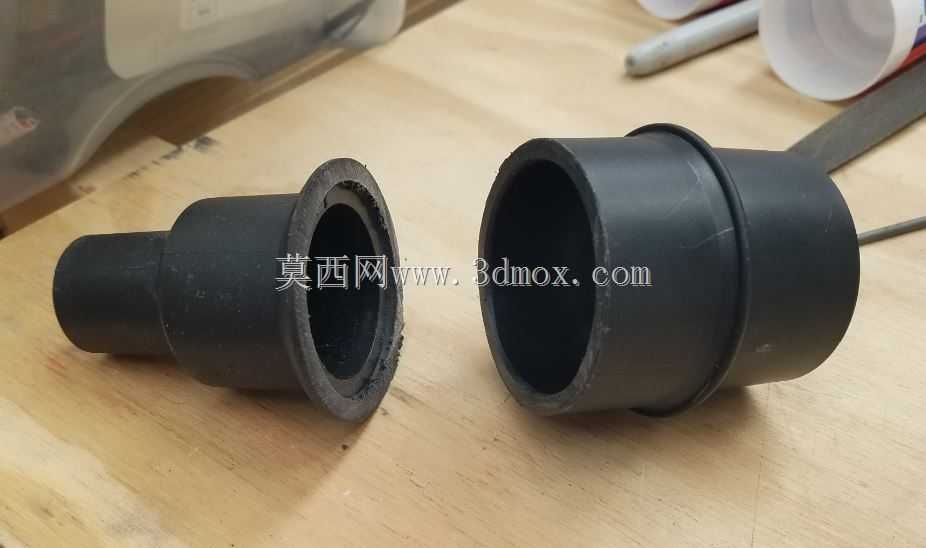

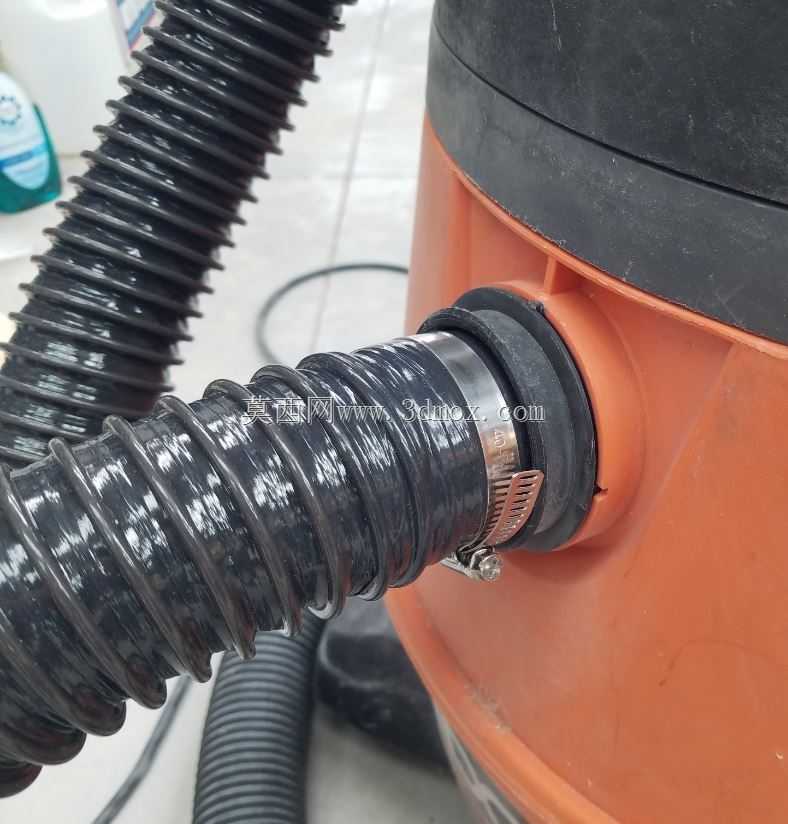

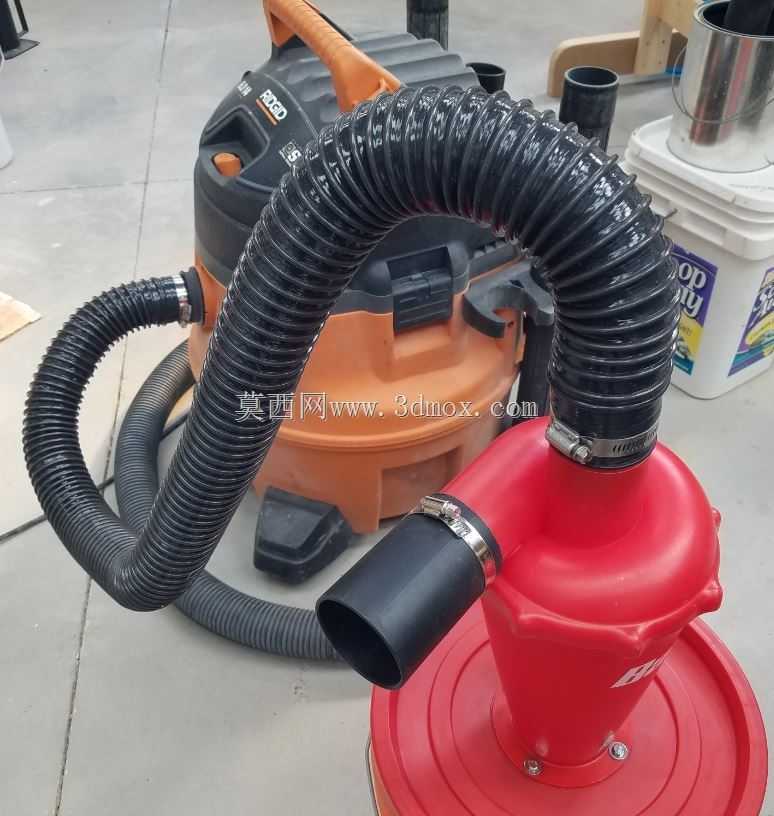

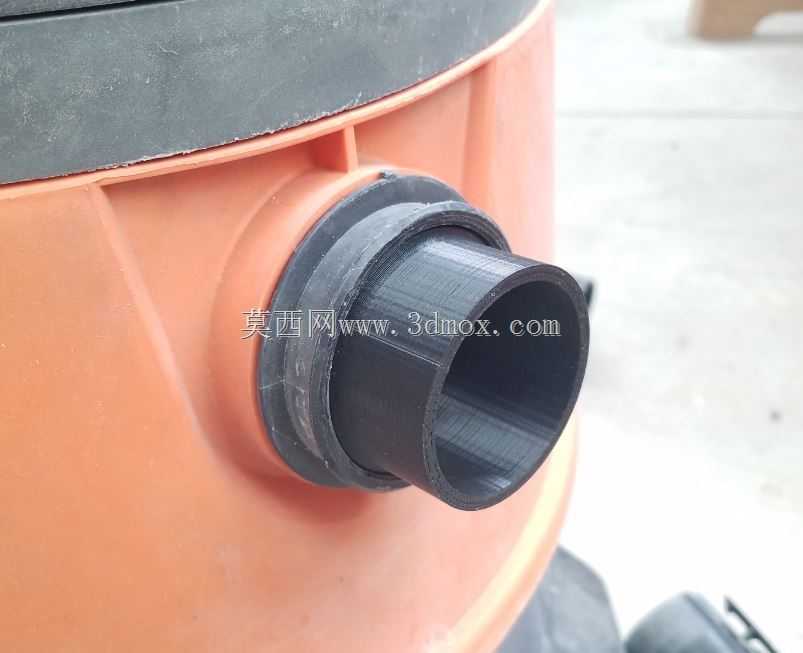

　　防止长期使用后连接部位出现塑性变形导致的漏气。上下两段筒体分别对应不同的连接界面，下段筒体与旋风分离器上盖的安装孔采用小间隙配合，装配后可保证与分离器腔体的同轴度，避免气流进入腔体时产生偏流，影响旋风分离的流场稳定性；上段筒体的尺寸匹配常用的14加仑规格工业吸尘软管内径，可直接将软管套入筒体外侧，配合喉箍锁紧即可完成密封，不需要额外加工转接头，大幅降低现场改装的加工成本。在功能特性设计上，垫圈本体的壁厚经过针对性优化，既保证了足够的环向刚度，在软管插拔、设备移动拖拽时不会出现筒体瘪塌变形，又控制了整体重量，不会给上盖安装部位增加额外的载荷。内壁做了顺滑过渡处理，没有台阶或锐角结构，含尘气流通过时不会产生局部涡流，

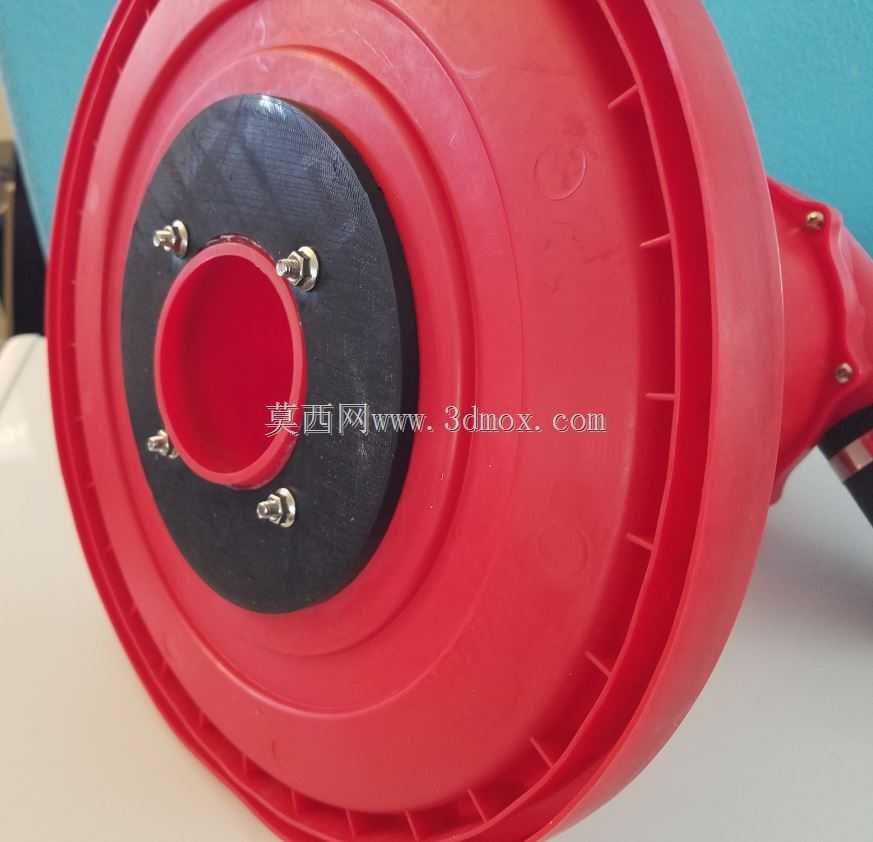

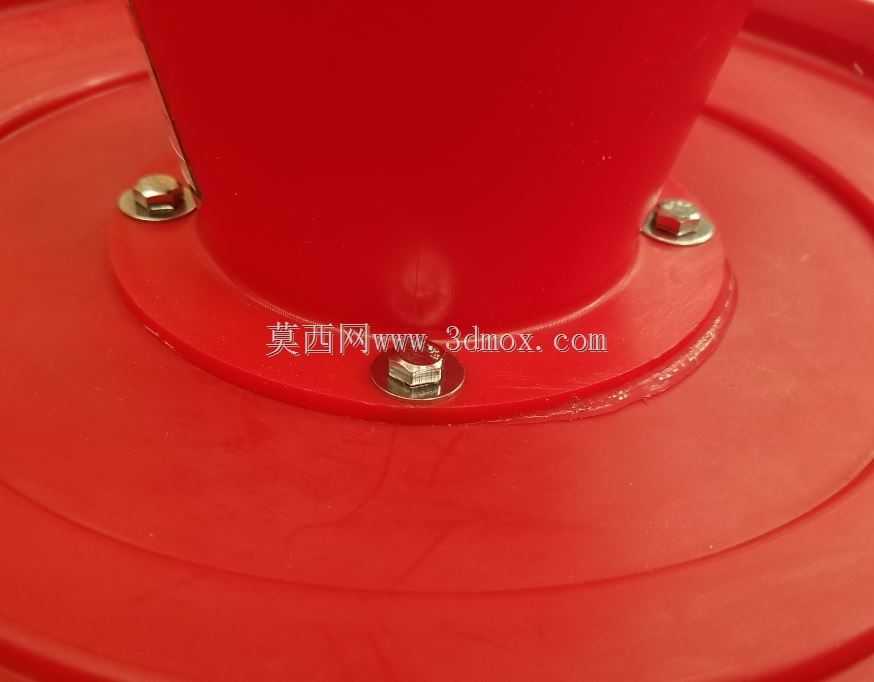

　　减少了粉尘在连接部位的堆积堵塞风险，同时也降低了气流经过时的阻力损失，适配峰值6马力的吸尘主机进气流量需求，不会因为连接部位的节流效应导致主机吸力下降。从安装边界来看，该部件不需要对原有除尘器上盖做破坏性改装，只需要将下段筒体插入原有上盖的预留孔位，依靠凸台定位即可完成安装定位，配合常规的密封胶或者橡胶密封圈就能实现腔体密封，拆卸维护时直接拔出即可，不需要拆解设备主体结构，非常适合港口、货运站这类需要快速维护、减少停机时间的作业场景。实际使用中，该垫圈解决了原有设备直接连接软管时，接口刚度不足容易开裂、软管容易脱落的问题，同时保证了旋风分离器入口的流场均匀性，让含尘气流能够以稳定的流速进入旋风腔体，提升大颗粒粉尘的预分离效率，

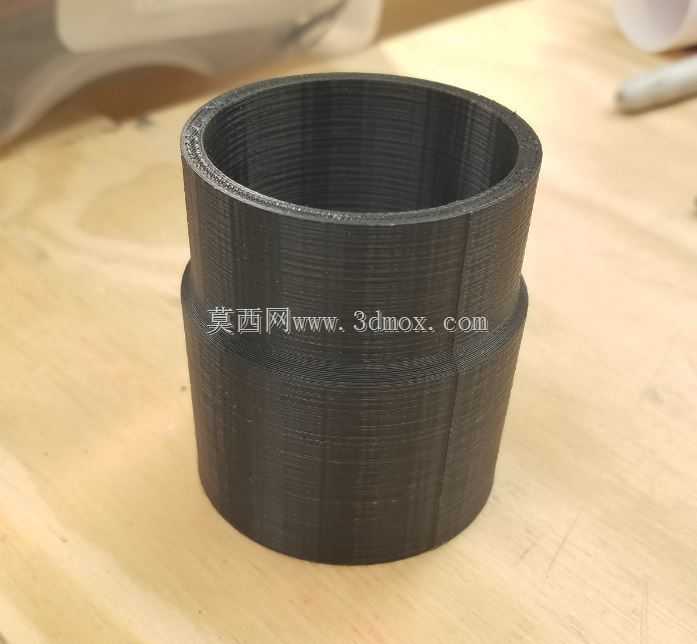

　　减少后续过滤单元的负载，延长滤材的更换周期。在建模过程中，需要重点保证阶梯凸台的端面平面度，以及上下筒体的同轴度，若同轴度偏差过大，安装后会出现软管偏斜，一方面会导致锁紧后密封不严出现漏风，另一方面长期偏载会让凸台部位产生应力集中，在设备移动震动时出现断裂。同时筒体的外表面粗糙度需要控制在合理范围，既要保证软管套入时有足够的摩擦力防止脱落，又不能过于粗糙导致软管插拔困难，增加现场安装的难度。
