双机架共用减速齿轮箱轧钢机组

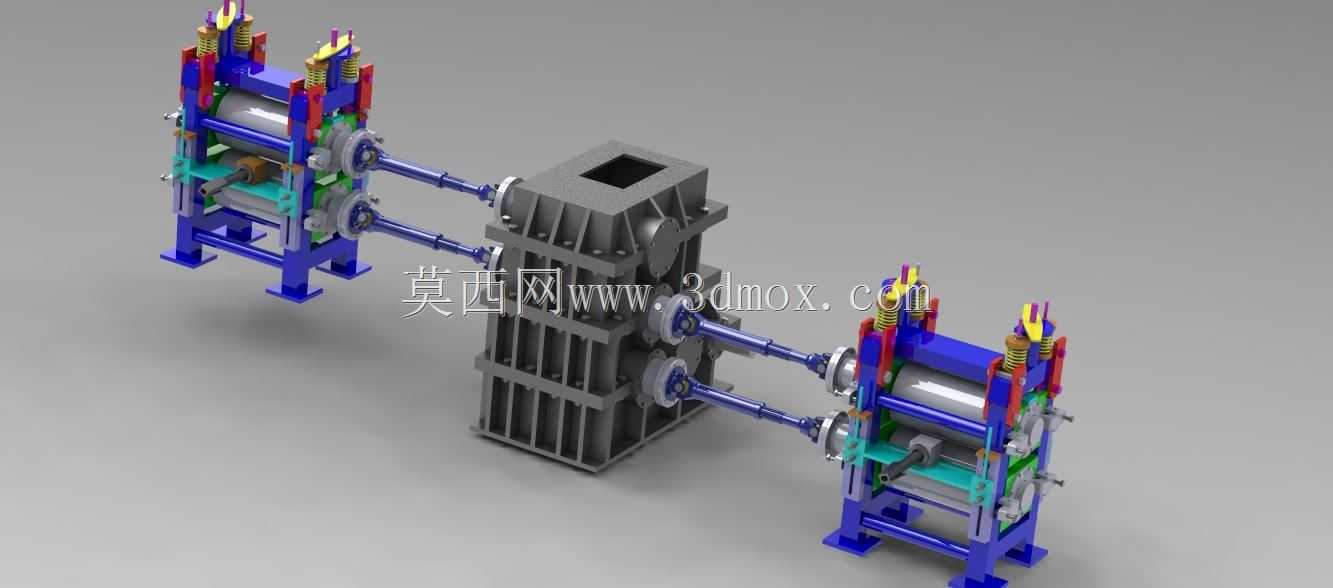

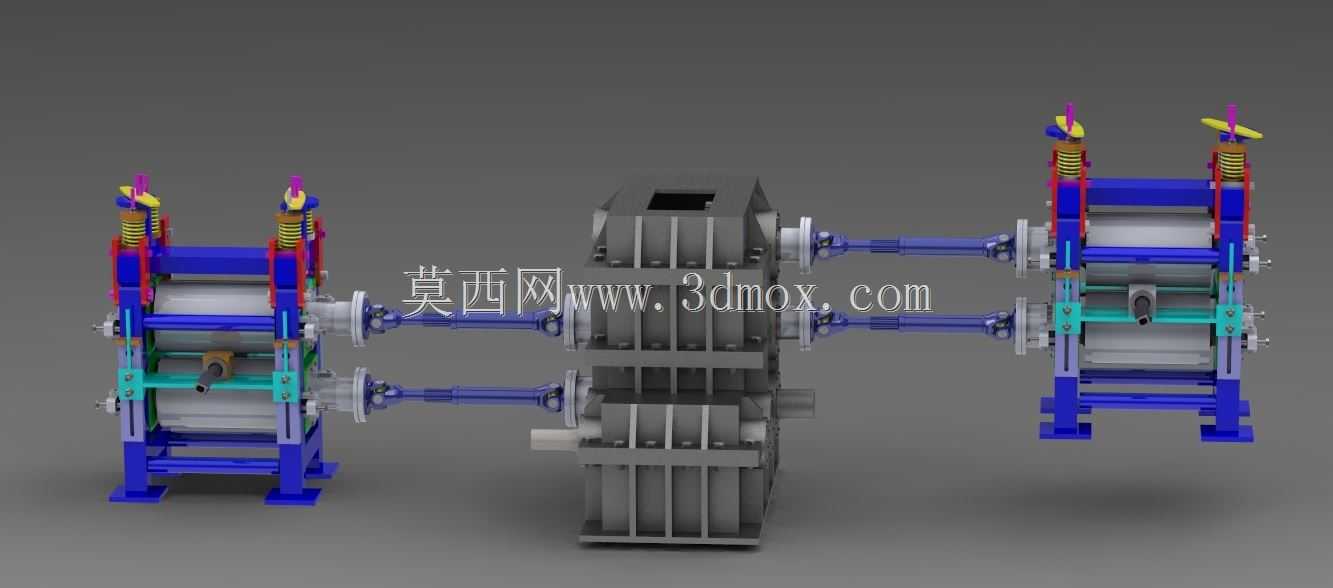

　　这套三维结构呈现的是冶金轧制线上典型的一拖二传动布置方案，核心思路是用一台集中式减速齿轮箱同时驱动左右两台轧机机架，通过两根长传动轴把动力分别输送到两侧机架的轧辊辊系。这种布局在带钢、棒线材连续轧制以及小型型钢连轧机组中十分常见，尤其适合轧制道次密集、机架间距紧凑、需要严格保证两架轧机转速同步的工况。相比每架轧机单独配置减速箱的方案，共用齿轮箱能够减少主电机数量、简化电气同步控制，也让传动链的速比关系通过齿轮啮合硬性锁定，避免两架轧机因转速漂移造成堆钢或拉钢。

　　从结构上看，中间箱体为铸造或焊接箱体，内部布置多级平行轴齿轮，承担减速与分动两项功能。箱体两侧各伸出两根输出轴，分别对应上下轧辊，轴端通过联轴器与长传动轴连接。传动轴在模型中表现为带中间支承的细长轴段，实际工程中多采用鼓形齿式联轴器或万向接轴，用来补偿轧机牌坊在轧制力作用下产生的微小位移、轧辊弹跳以及安装对中误差。齿轮箱本体做了加强筋和分层隔板设计，箱体顶部开设检修与透气口，底部预留回油腔，侧面布置观察孔和润滑管路接口，这些细节在数模中均有体现，说明建模时考虑了装配与维护空间。

　　两侧轧机机架为闭式牌坊结构，两片牌坊通过上下横梁和底座拉杆连成刚性框架，辊系包含工作辊、支承辊（或根据工艺为二辊/四辊配置）、轴承座以及平衡装置。机架顶部可以看到多组螺旋压下机构与弹簧平衡组件，压下螺杆通过螺母副调整辊缝，弹簧或液压平衡缸用来消除轴承座与压下螺丝之间的间隙，保证轧制过程中辊缝稳定。牌坊立柱内侧设有轴承座导向面，换辊时轴承座沿导向面滑出，侧面的液压缸或电动机构用于轧辊轴向固定与锁紧。机架底部通过地脚板与基础横梁连接，底座上开有锚固螺栓孔和横向定位键槽，安装时需要以齿轮箱输出轴中心线为基准找正两侧机架的辊系标高。

　　在现场布局上，这类机组通常沿轧制中心线对称布置，齿轮箱位于两架轧机之间的传动侧，电机经联轴器或飞轮接入齿轮箱输入端。设计时需要重点校核传动轴的临界转速与扭转角，长跨距传动轴如果中间不设支承轴承，在冲击载荷下容易发生扭振；模型中传动轴中段可见支承座，正是为了提高轴系刚性。机架与齿轮箱之间要预留接轴拆装空间，换辊时接轴需要能从辊端脱开并摆出，因此传动侧地沟宽度和上方检修吊车的起升高度都要在布置阶段一并考虑。

　　功能特性方面，集中齿轮箱内部齿轮按两架轧机的轧制力矩分配齿宽与模数，靠近输入端的齿轮级承受总扭矩，末级两个分支各自承担单机架扭矩。润滑采用集中稀油循环，箱体内油位浸没低速级大齿轮，高速级通过飞溅与喷油润滑，回油沿箱体底部坡槽流回油箱。轧机侧轴承座采用干油或油气润滑，与齿轮箱的稀油系统相互独立。压下机构既可手动也可接电动或液压驱动，模型顶部的多组立柱结构对应压下螺丝的安装位，弹簧组件则在轧件咬入瞬间吸收冲击。

　　安装边界上，齿轮箱基础与轧机基础通常分开浇筑，中间留伸缩缝，避免轧制冲击直接传递到齿轮箱影响齿轮啮合精度。两侧机架的辊面标高、轧制线高度以及齿轮箱输出轴中心高必须在同一水平面，轴向错位通过联轴器的允许偏移量吸收。三维建模时把机架、辊系、接轴、齿轮箱、地脚板作为独立子装配处理，既能检查运动干涉，也能直接出工程图用于基础预埋、管路布置和检修平台设计。整体结构把动力分配、辊缝调整、轧辊平衡、换辊维护这几条设计线索整合在同一套数模里，对理解连轧机组传动侧布置和冶金设备三维结构设计具有直接参考价值。
