砖扶轮输送换向工业机械设备结构设计

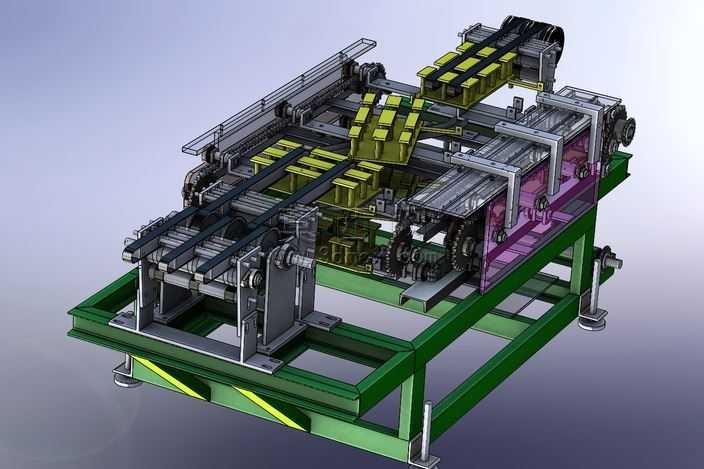

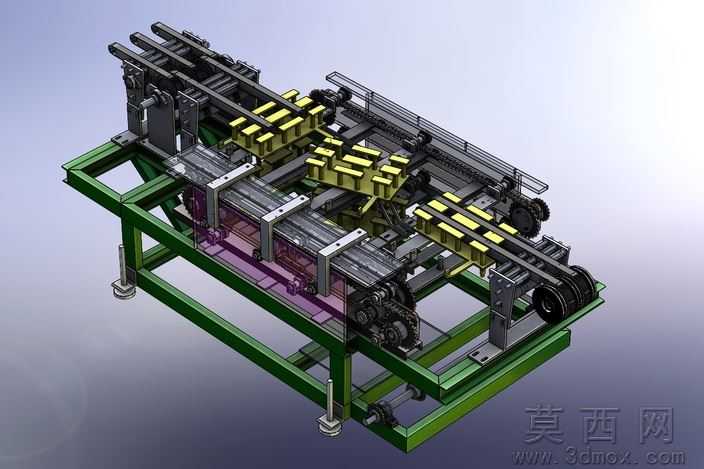

本作品为面向建材生产工序的砖扶轮设备三维建模成果，建模过程中严格遵循机械设计规范，先从整体功能逻辑出发拆解设备组成模块，依次完成底部支撑机架、多组并行输送线体、扶轮回转定位组件、链传动动力单元、可调支撑脚座的分步建模，再通过装配约束完成各部件的精准对位，保证所有运动副预留合理的活动间隙，不存在干涉错位问题。渲染阶段针对不同部件匹配对应材质属性：底部机架采用喷涂绿色金属漆的方通焊接结构材质，还原工业型材焊接后做防锈喷涂的真实质感；输送线体的导轨、安装板采用阳极氧化银灰色铝合金材质，凸显精密加工件的平整光洁特性；黄色扶轮定位块采用硬质工程塑料材质，还原其耐磨缓冲的功能属性；传动链轮、传动轴、轴承座等部件采用发黑处理的碳钢材质，还原传动件耐磨防锈的表面处理效果；可调脚座采用铸铁底座加调节螺杆的组合材质，清晰呈现设备水平调节的结构细节。结构设计上，设备采用双层框架布局，下层框架预留传动系统安装空间，布置链轮、传动轴、张紧机构，将电机输出的动力同步传递至三组并行输送线，保证各线体输送速度一致；上层布置多组带定位挡块的扶轮组件，可在砖坯输送过程中完成姿态扶正、位置换向、有序排列的工序动作，每组扶轮组件的安装位置可根据砖坯尺寸做横向调节，适配不同规格建材产品的生产需求；线体侧边设置透明防护挡板，兼顾安全防护与运行状态观察需求；底部脚座可独立调节高度，适配车间不平整地面的安装需求，保证设备运行平稳无晃动。设计思路围绕建材生产线上砖坯输送换向的实际痛点展开，替代传统人工扶正排列的作业方式，通过机械结构实现砖坯的自动对位与输送，提升产线自动化程度，建模过程中对所有易损件的安装位置做了快拆结构设计，方便后期设备维护更换部件，所有标准件均采用通用规格，降低设备的生产制造成本与后期运维成本。
