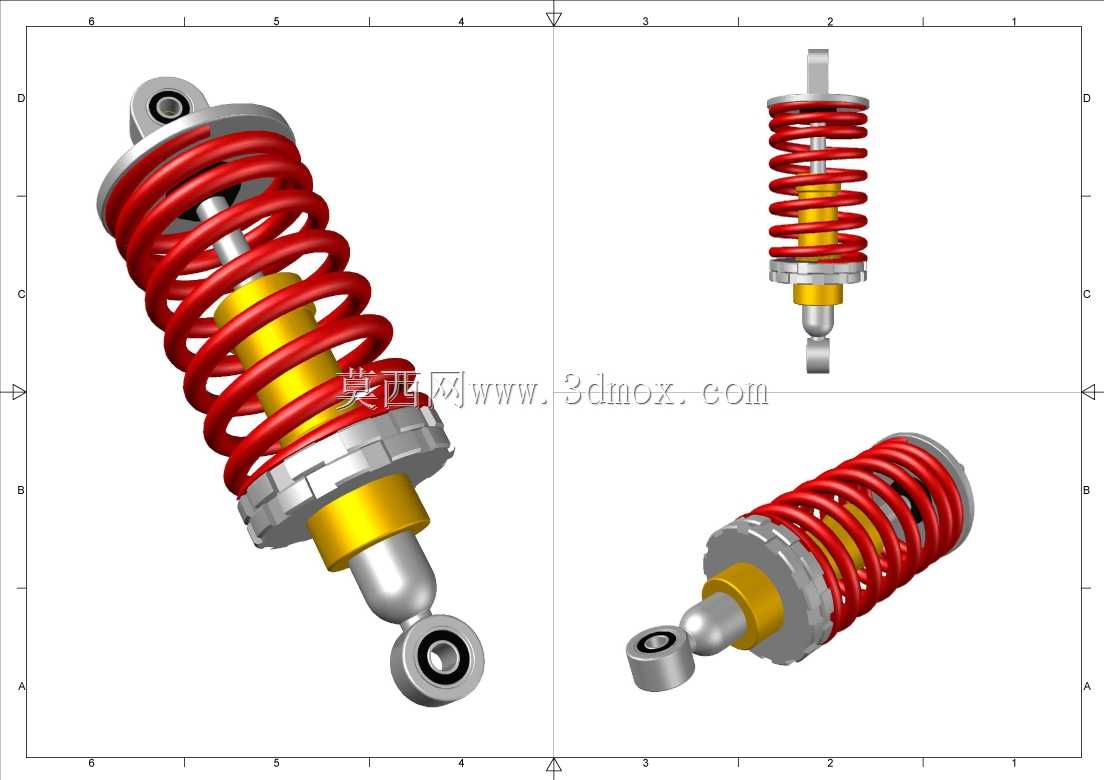

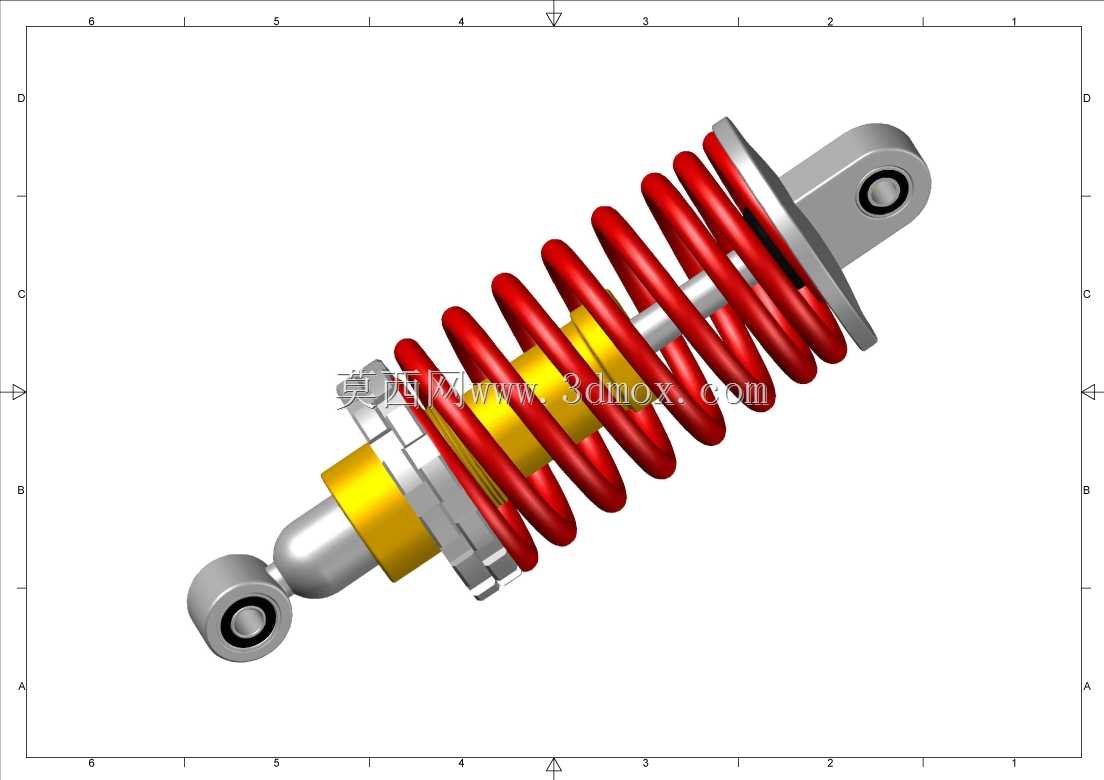

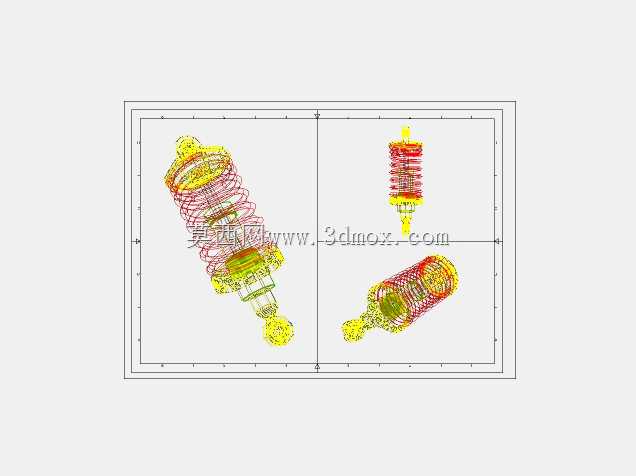

小型圆柱螺旋弹簧单筒减震结构

　　在各类需要缓冲隔振的机械结构场景中，这类单筒式螺旋弹簧减震结构是应用范围极广的阻尼缓冲部件，小到轻型代步工具的行走悬挂，大到小型工业设备的机脚隔振、自动化输送线的工位缓冲，都能见到同结构原理的减震组件身影。不同于重型设备使用的油气分离式大阻尼减震器，这类轻量化单减震结构的核心作用，是在有限安装空间内，通过螺旋弹簧的形变蓄能配合内部阻尼介质的耗能作用，抵消外部传递的冲击载荷，避免刚性连接的构件因瞬间冲击力出现焊缝开裂、紧固件松脱、精密元器件震损等问题。

　　从结构设计逻辑来看，该减震组件采用两端耳环式铰接安装结构，两端的铰接孔内预置了自润滑衬套，安装时可通过销轴与两侧的安装支座完成铰接，这种铰接设计的核心考量，是允许减震器在工作过程中随弹簧压缩、回弹产生的小幅摆角自动调整姿态，避免因安装座的加工形位公差、工作过程中的构件位移产生附加弯矩，防止活塞杆受侧向力导致密封件偏磨、阻尼力输出异常。中间的螺旋弹簧采用等节距圆柱螺旋设计，弹簧丝径、中径、有效圈数的匹配经过刚度校核，在额定载荷下的线性压缩行程内，弹簧刚度保持稳定，不会出现刚度突变导致的缓冲顿挫；弹簧两端做了并圈磨平处理，贴合在两端的弹簧座定位台阶上，避免弹簧受压缩时出现径向窜动，弹簧表面做了喷塑防锈处理，可适应常规户外工况下的防腐蚀需求。

　　核心的阻尼部分采用单筒式结构设计，活塞杆表面做了硬铬镀层处理，表面粗糙度控制在Ra0.8以下，降低与导向套密封件之间的摩擦阻力，同时提升耐磨性能；导向套采用铜基含油衬套配合双唇口密封圈，既可以保证活塞杆往复运动的同轴度，又能避免内部阻尼介质泄漏，同时阻挡外部的粉尘、泥水进入阻尼腔体内。阻尼阀系设置在活塞组件上，压缩行程与回弹行程分别设置了不同通径的节流孔，可根据载荷匹配需求调整节流孔大小，实现压缩阻尼力小于回弹阻尼力的特性——压缩行程时阻尼力较小，允许弹簧快速压缩吸收冲击能量，回弹行程时阻尼力较大，限制弹簧的回弹速度，避免出现反复余震，保证缓冲过程的平顺性。

　　从安装边界尺寸来看，该减震器的两端耳环中心距为自由状态下的安装基准尺寸，选型时需要预留额定压缩行程对应的安装空间，避免极限压缩时出现弹簧并圈、活塞撞底的硬接触问题；两端耳环的铰接孔直径、耳环宽度与配套销轴的尺寸匹配，安装时需要保证两侧安装支座的铰接孔同轴度误差控制在允许范围内，避免安装时产生附加装配应力。弹簧的最大外径为径向安装边界，设计安装位时需要在弹簧外径周边预留足够的径向间隙，避免弹簧压缩过程中外径胀大与周边构件发生摩擦干涉，导致弹簧表面涂层磨损、弹力衰减。

　　在实际选型应用过程中，首先需要根据承载的静载荷、动载荷冲击系数计算所需的弹簧刚度，匹配对应丝径和圈数的弹簧，保证静载下的弹簧预压缩量处于合理区间，避免车辆或设备行驶、运行过程中出现减震器触底或者弹簧过度拉伸脱离弹簧座的问题；其次需要根据冲击频率匹配对应的阻尼参数，对于高频小幅振动的隔振场景，可适当降低阻尼力提升隔振效果，对于低频大冲击的缓冲场景，可适当提升阻尼力加快冲击能量的耗散，避免构件出现长时间的往复振动。日常维护过程中，需要定期检查两端铰接衬套的磨损量，当衬套与销轴的配合间隙超过允许值时及时更换，避免铰接间隙过大导致减震器工作时出现横向撞击；同时检查活塞杆表面是否有磕碰伤、密封圈是否有渗漏痕迹，出现渗漏时及时更换密封件，避免阻尼介质泄漏后减震器失效，导致弹簧单独承受冲击载荷，缩短弹簧的使用寿命。
