双法兰连接式轴端密封填料函结构

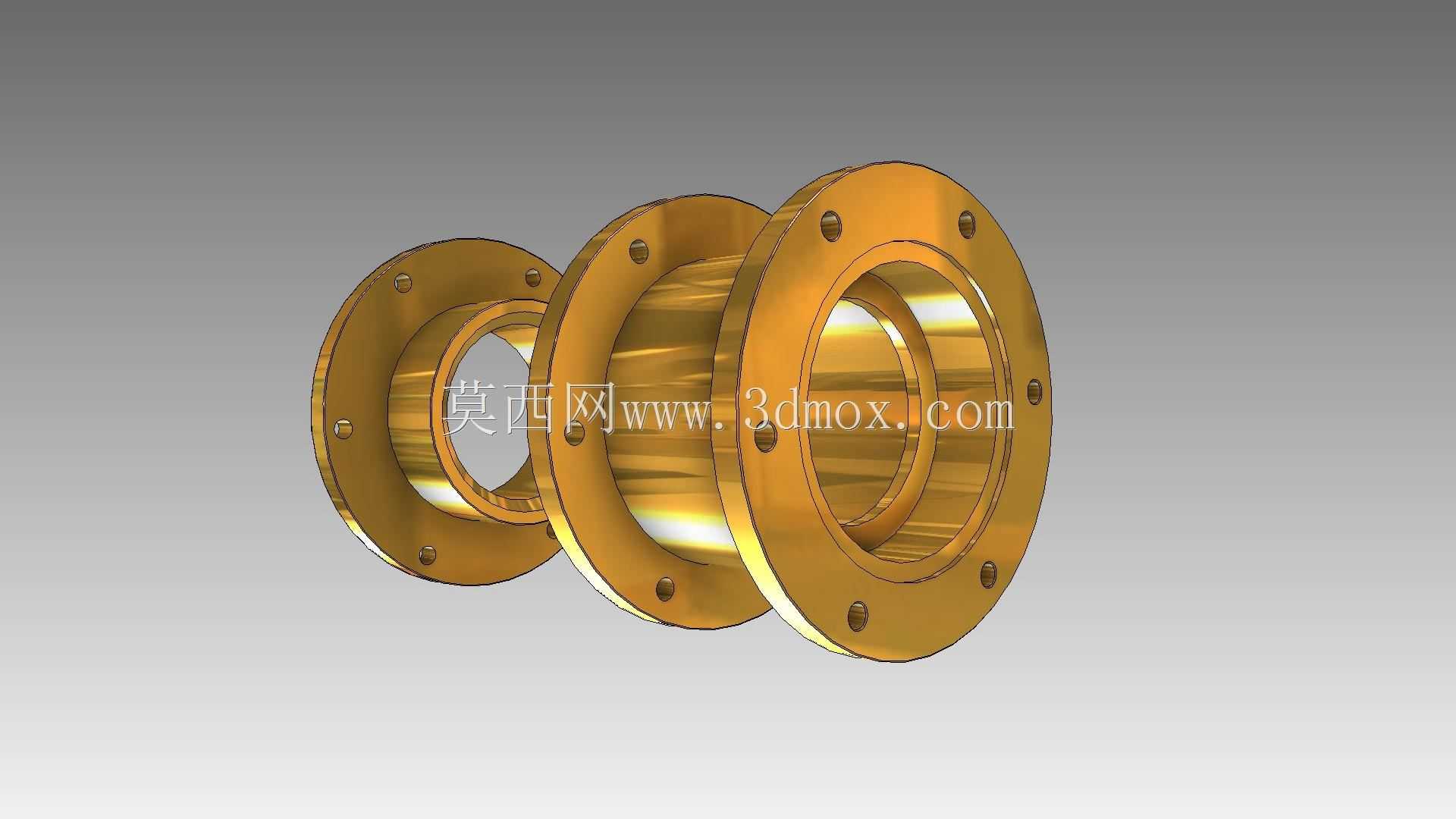

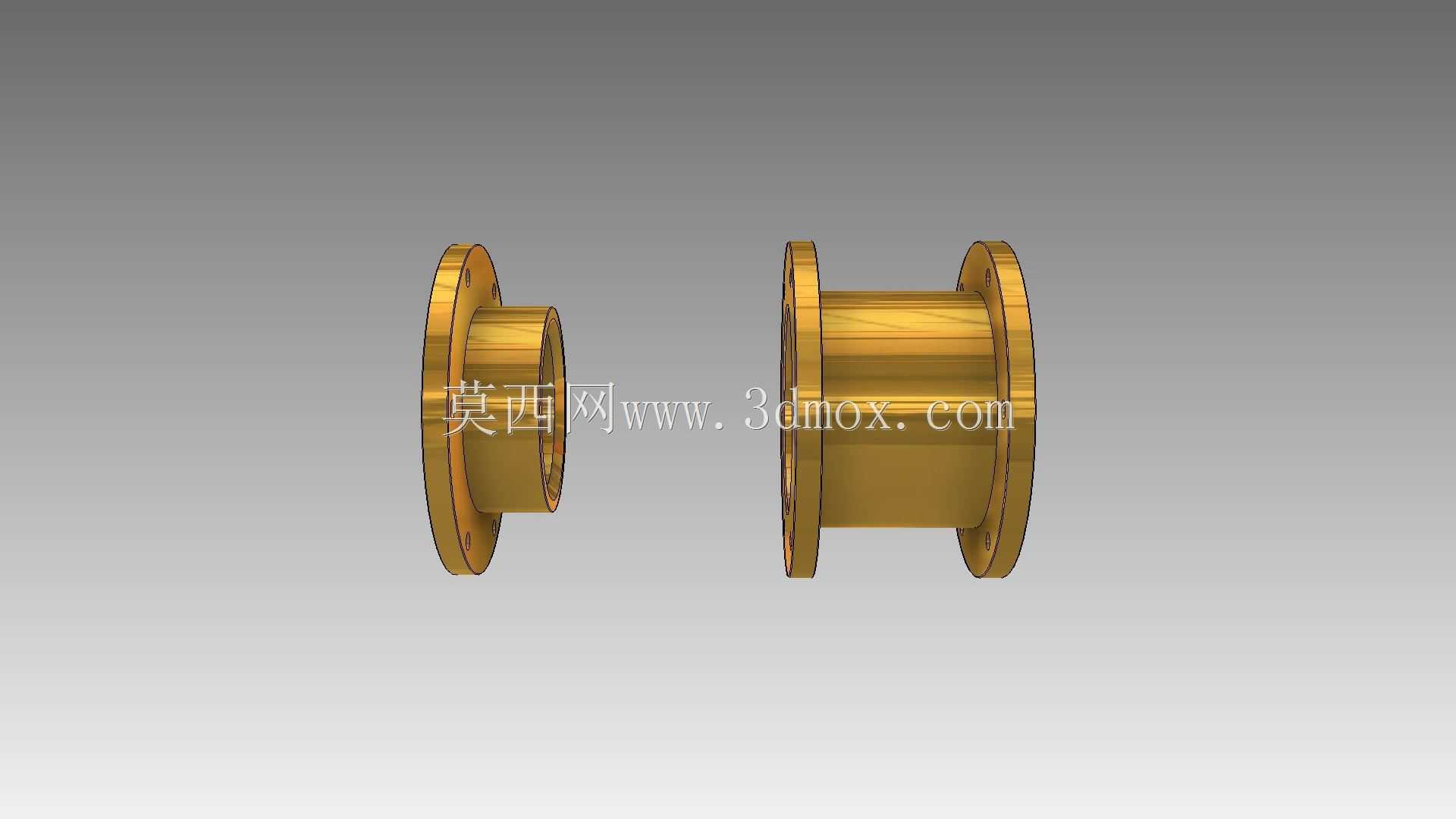

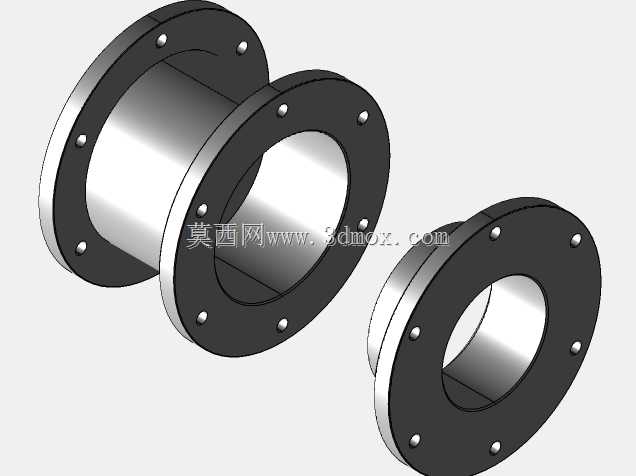

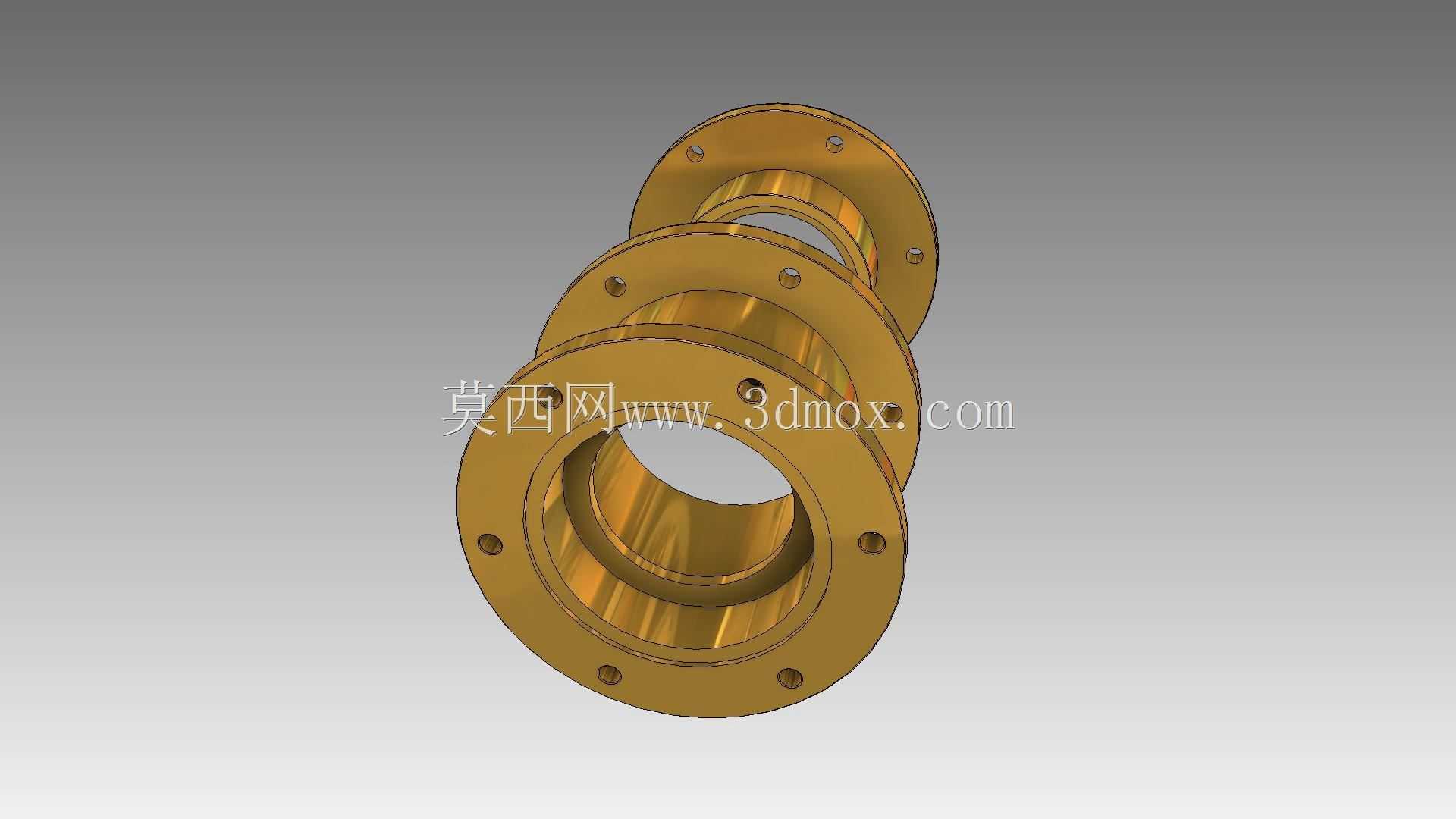

　　在泵类、阀类、反应搅拌设备以及各类带旋转轴贯穿壳体的流体处理装备中，填料函是承担轴与壳体间动密封功能的核心零部件，其结构合理性直接决定设备运行过程中的介质泄漏率、轴系磨损速率以及长期运维成本。这款双法兰结构的填料函，采用三段式同轴法兰串联的结构设计，区别于传统单腔体填料函，其内部预留了双组填料装填空间，可适配不同工况下的密封填料组合装填需求，比如靠近介质侧装填耐介质腐蚀的编织填料，外侧装填自润滑性能优异的聚四氟乙烯填料，既保证密封面的介质耐受性，又降低填料对旋转轴的摩擦损耗。从安装边界来看，三个法兰端面均采用统一的螺栓孔圆周排布设计，相邻法兰的螺栓孔位完全同轴对应，安装时可通过贯穿螺栓实现三段腔体的紧密压合，无需额外设计转接连接件，

　　能够直接适配两端带对应法兰接口的设备壳体与压盖组件，安装过程中可通过调整法兰间的压紧垫片厚度，微调填料腔的轴向压缩量，匹配不同压缩率的密封填料使用需求。从功能特性上看，该填料函的内腔采用阶梯式变径设计，介质侧的内孔直径略大于轴径，预留了足够的介质缓冲空间，可避免带压介质直接冲击填料密封面，有效降低填料被介质压力冲蚀的风险；中间段腔体为填料装填主腔，内壁加工有环形防滑槽，可防止填料在轴旋转过程中随轴发生跟转，保证填料与腔体内壁的相对静止，提升密封稳定性；外侧法兰端预留了压盖安装定位止口，可与标准填料压盖实现精准配合，压盖压紧力可通过螺栓均匀传递到填料端面，避免填料受力不均导致的局部偏磨问题。在实际工程应用中，

　　这类多法兰填料函常被用在中低压工况的清水泵、污水泵、搅拌反应釜的轴端密封位置，尤其适用于输送含少量固体颗粒介质的设备，双组填料的结构可在前端填料被颗粒磨损出现微量泄漏时，后端填料仍能维持密封效果，大幅延长设备的连续运行周期，减少非计划停机检修的频次。设计过程中，所有法兰端面的平面度、内孔与法兰定位止口的同轴度均按照通用机械密封件的公差要求进行控制，法兰螺栓孔采用跨中排布方式，避免螺栓安装时与轴系周边的其他结构件发生干涉，腔体的壁厚经过强度校核，可承受1.6MPa以内的介质工作压力，满足多数常规工业流体设备的压力等级要求。外表面的法兰凸缘结构除了承担连接功能外，还可作为散热结构，在轴高速旋转产生摩擦热时，通过法兰的大面积金属表面将热量散发到周围环境中，避免填料腔内部温度过高导致填料老化失效，延长密封填料的使用寿命。
