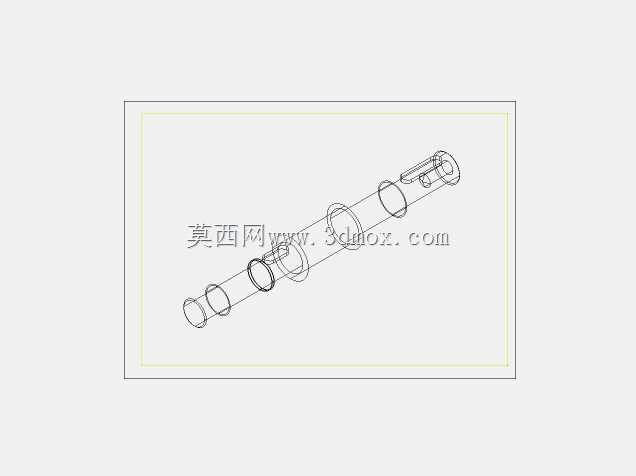

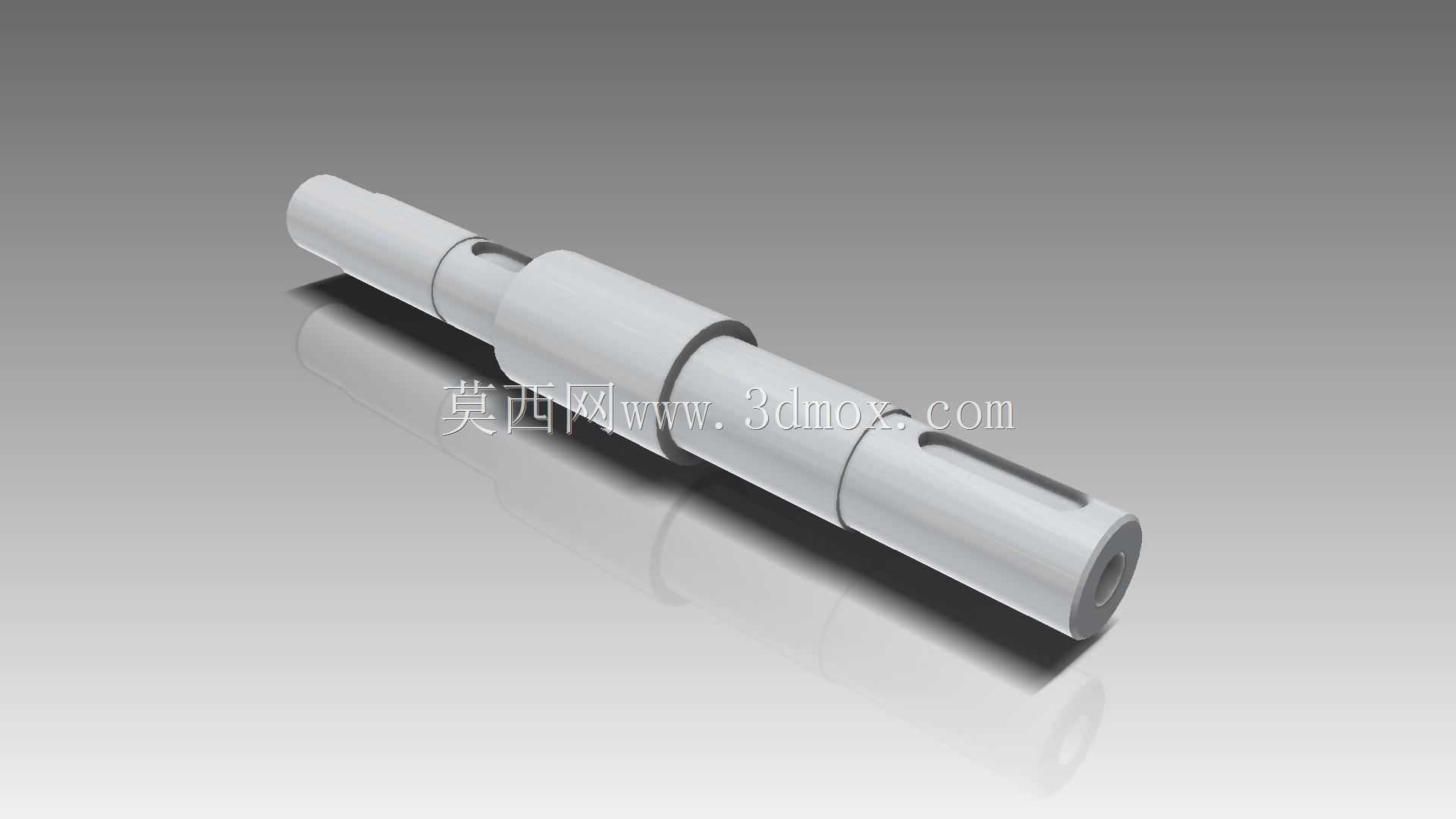

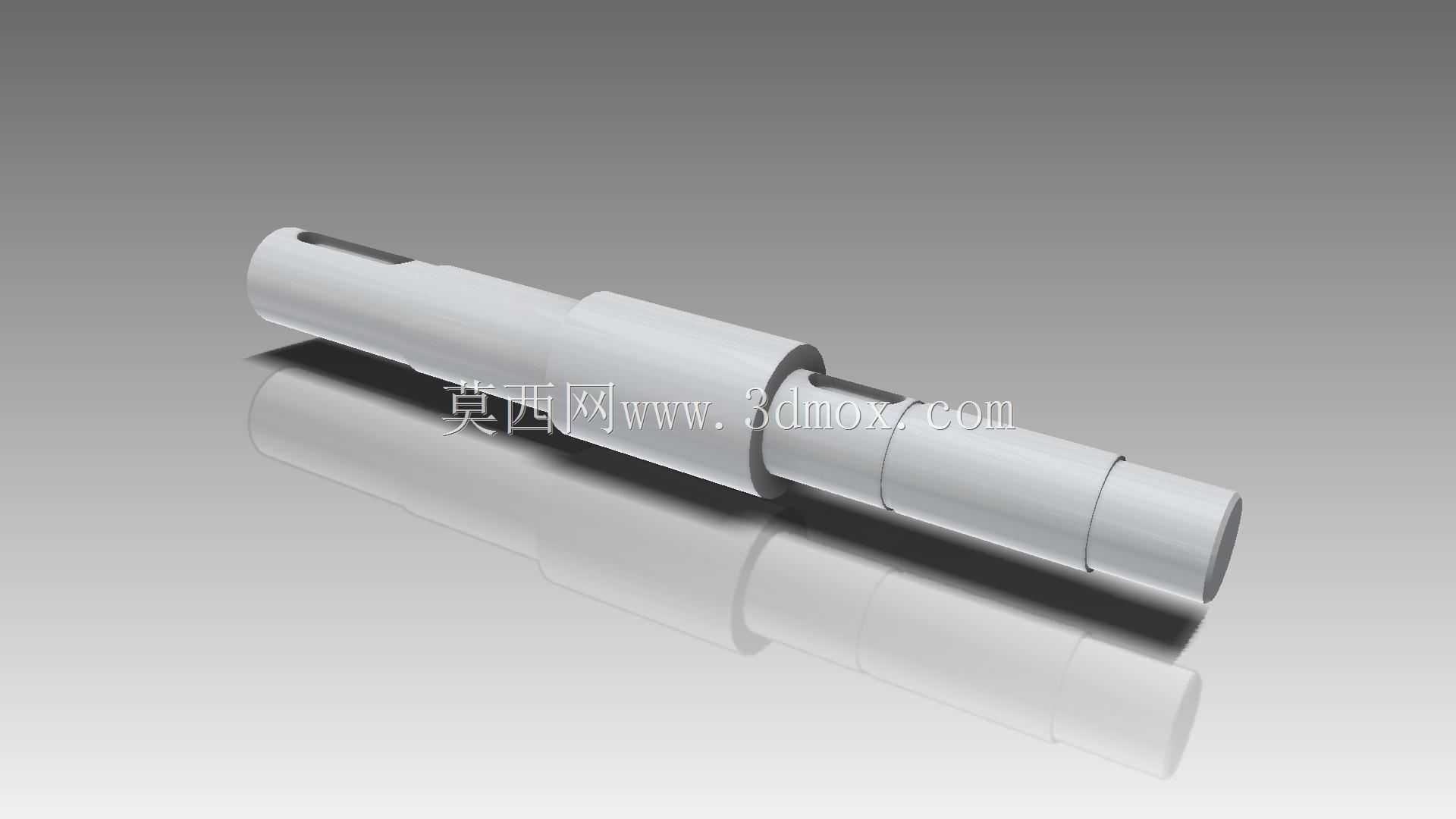

在带式输送、物料分拣、印刷包装、纺织印染这类连续运转的生产设备里,滚筒轴是承担扭矩传递、支撑滚筒筒体旋转的核心受力零件,其结构合理性直接决定整套输送单元的运行稳定性与维护周期。这款阶梯式滚筒轴在设计时,首先围绕实际安装场景做了轴段的差异化直径规划,没有采用等直径轴的简易结构,而是根据不同位置的受力类型、配合零件的安装需求做了多阶轴肩设计:两端的细轴段是轴承安装位,直径公差严格匹配常用深沟球轴承的内孔配合要求,轴肩高度刚好抵住轴承内圈端面,既保证轴承的轴向定位精度,又不会因为轴肩过高影响后续轴承的拆卸维护,避免维修时出现拉马无法卡持轴承内圈的问题。
轴身中间的大直径段是滚筒筒体的配合位,设计时特意加大了该段的轴径,因为这个位置要承受筒体、物料重量带来的弯曲应力,同时传递驱动端输入的扭矩,增大轴径能有效降低该截面的弯曲应力幅值,减少长期交变载荷下的疲劳断裂风险。轴上开设的两处键槽分别对应驱动端的传动轮连接位、筒体周向固定位,键槽的宽度、深度参考平键国家标准设计,键槽长度避开了轴肩的应力集中区域,端部做了圆角过渡处理,避免键槽端部出现应力突变引发的轴体开裂。
从安装边界来看,两端轴承位的轴段长度匹配常用带座外球面轴承或者立式轴承座的安装宽度,轴端预留的中心孔是加工时的工艺基准,能保证各轴段的同轴度控制在0.02mm以内,减少运转时的径向跳动,避免滚筒出现偏摆、皮带跑偏的问题。轴端的中心孔同时也可以作为后期维护时的顶持基准,方便在不拆解整套输送架的情况下完成轴体的磨损检测。驱动端的键槽位置特意留出了锁紧螺母的安装轴段,传动轮安装到位后可以通过圆螺母做轴向锁紧,防止设备启停瞬间的冲击载荷导致传动轮轴向窜动。
设计过程中没有做多余的工艺结构,所有退刀槽、圆角的尺寸都参考机械设计手册的推荐值,既满足加工时的退刀需求,又尽可能降低应力集中系数。考虑到这类滚筒轴很多时候会在多粉尘、偶尔有腐蚀介质的车间环境下使用,轴体的配合面粗糙度要求控制在Ra1.6,非配合面做氧化处理即可,不需要过高的表面处理要求,平衡加工成本与使用寿命。实际选型时,技术人员可以直接根据配套滚筒的筒体长度、输送载荷大小,对应调整各轴段的长度与直径参数,不需要重新做整体结构的拓扑优化,因为这款轴的受力路径已经做了优化:驱动端输入的扭矩通过键传递到轴体,再通过中间段的键传递给滚筒筒体,所有受力点都有对应的轴肩做支撑,不会出现悬臂受力的情况。
很多现场运维人员反馈的滚筒轴断裂问题,大多出现在轴肩过渡位置或者键槽端部,这款结构在设计时特意将轴肩的过渡圆角放大到R2,比常规简易轴的R0.5圆角大了四倍,能有效降低应力集中系数30%以上,同时键槽的端部采用盘铣刀加工的圆弧收尾,避免立铣刀加工留下的直角应力源。在装配逻辑上,这款轴采用从一端依次穿装轴承、筒体、传动轮的装配顺序,不需要做热装工艺,常温下即可完成装配,降低现场安装的难度,普通维修人员借助铜棒、扳手就能完成更换,不需要专用的液压工装。
从功能特性来说,这款轴不仅能传递旋转扭矩,还能通过两端的轴承位约束滚筒的径向跳动,保证滚筒外圆的圆柱度运转误差控制在允许范围内,避免输送皮带出现跑偏、撒料的问题。对于中轻型载荷的输送场景,这款轴的材质选用45号钢调质处理即可满足强度要求,不需要采用合金钢材质,能有效控制零件的采购成本;如果是重载、高速的输送场景,只需要将材质更换为40Cr调质,对应调整表面淬火的硬度要求,不需要改动整体结构尺寸,就能适配更高载荷的使用需求,具备很强的场景适配性。
