船舶系泊用艉滚柱结构三维设计

　　在船舶甲板系泊作业场景中，艉滚柱是承担缆绳导向、降低缆绳磨损的核心承载部件，常布置于船舶艉部甲板的导缆孔对应位置，当船舶进行靠泊、锚泊、拖带作业时，缆绳从绞缆机引出后会经过艉滚柱的圆柱工作面改变走向，滚柱自身可随缆绳的牵拉动作同步转动，将缆绳与船体结构间的滑动摩擦转化为滚动摩擦，既能够大幅降低缆绳表层的磨损速率，延长缆绳的更换周期，也能减少缆绳牵拉过程中对船体甲板结构的剐蹭损伤。

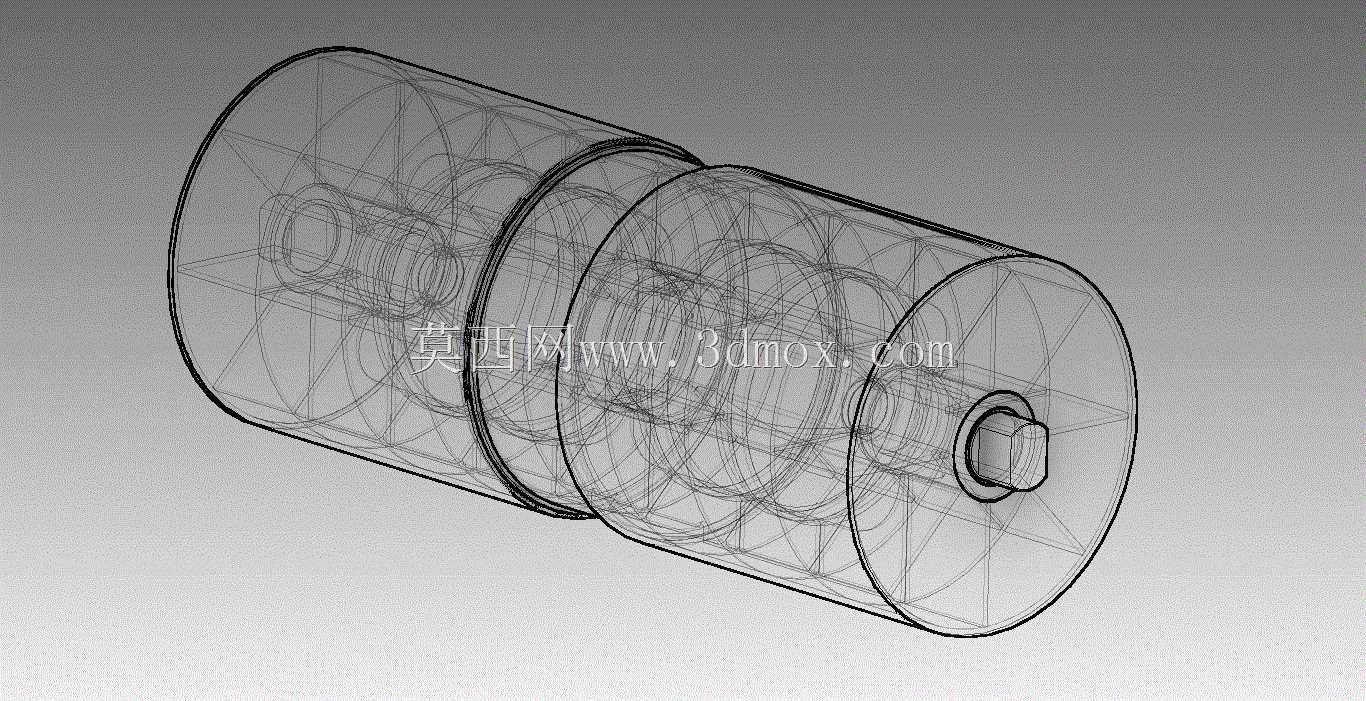

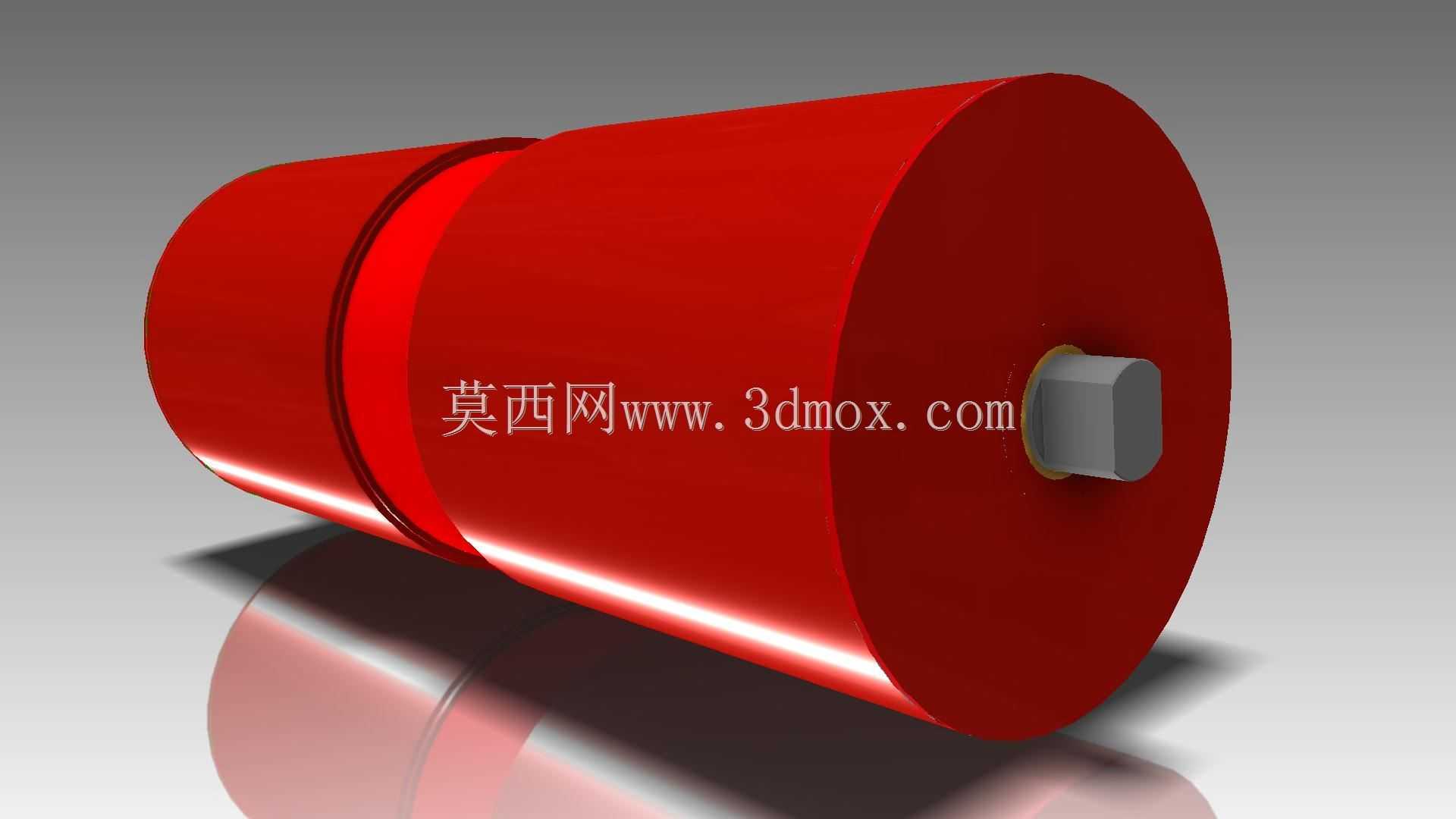

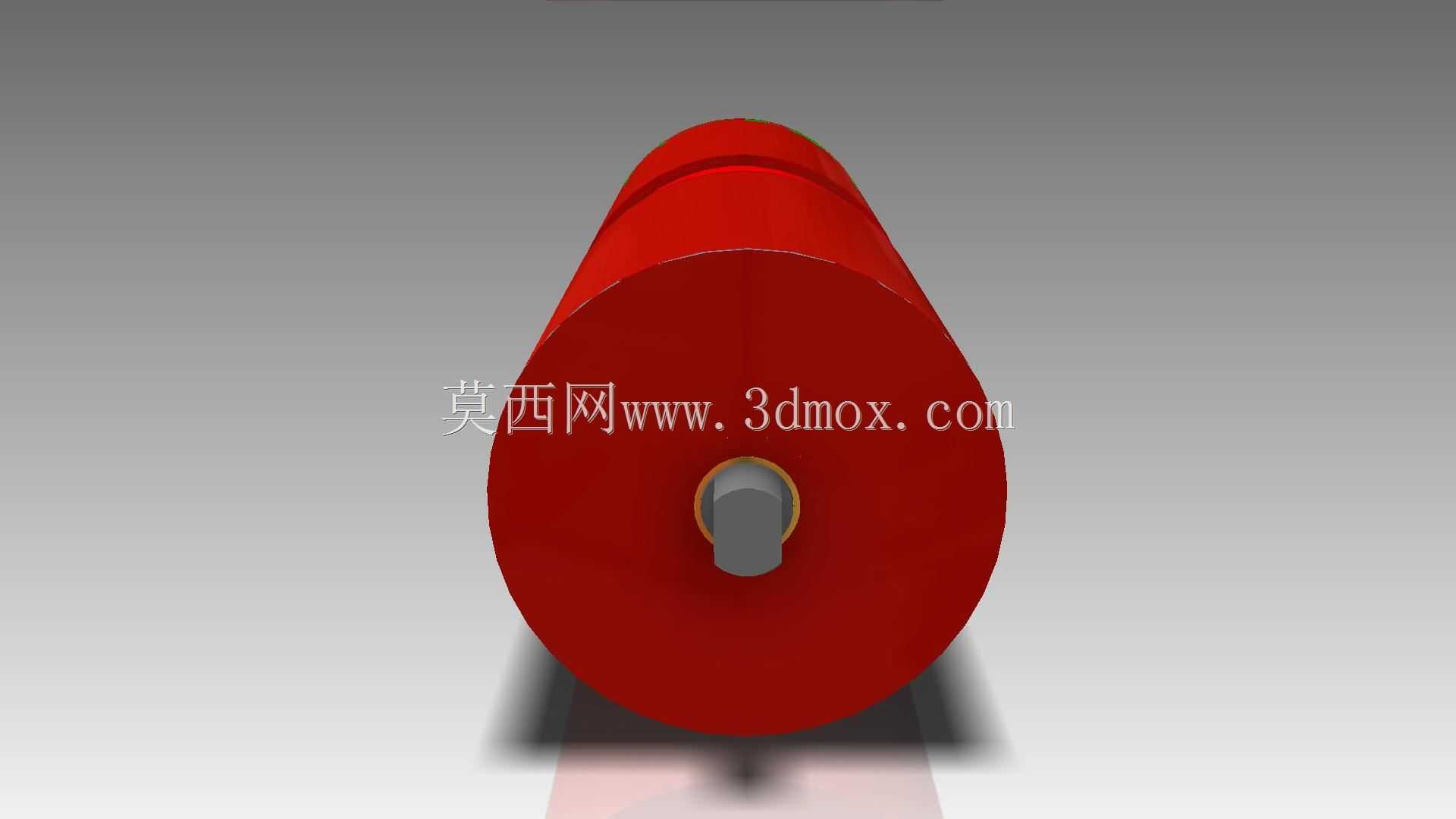

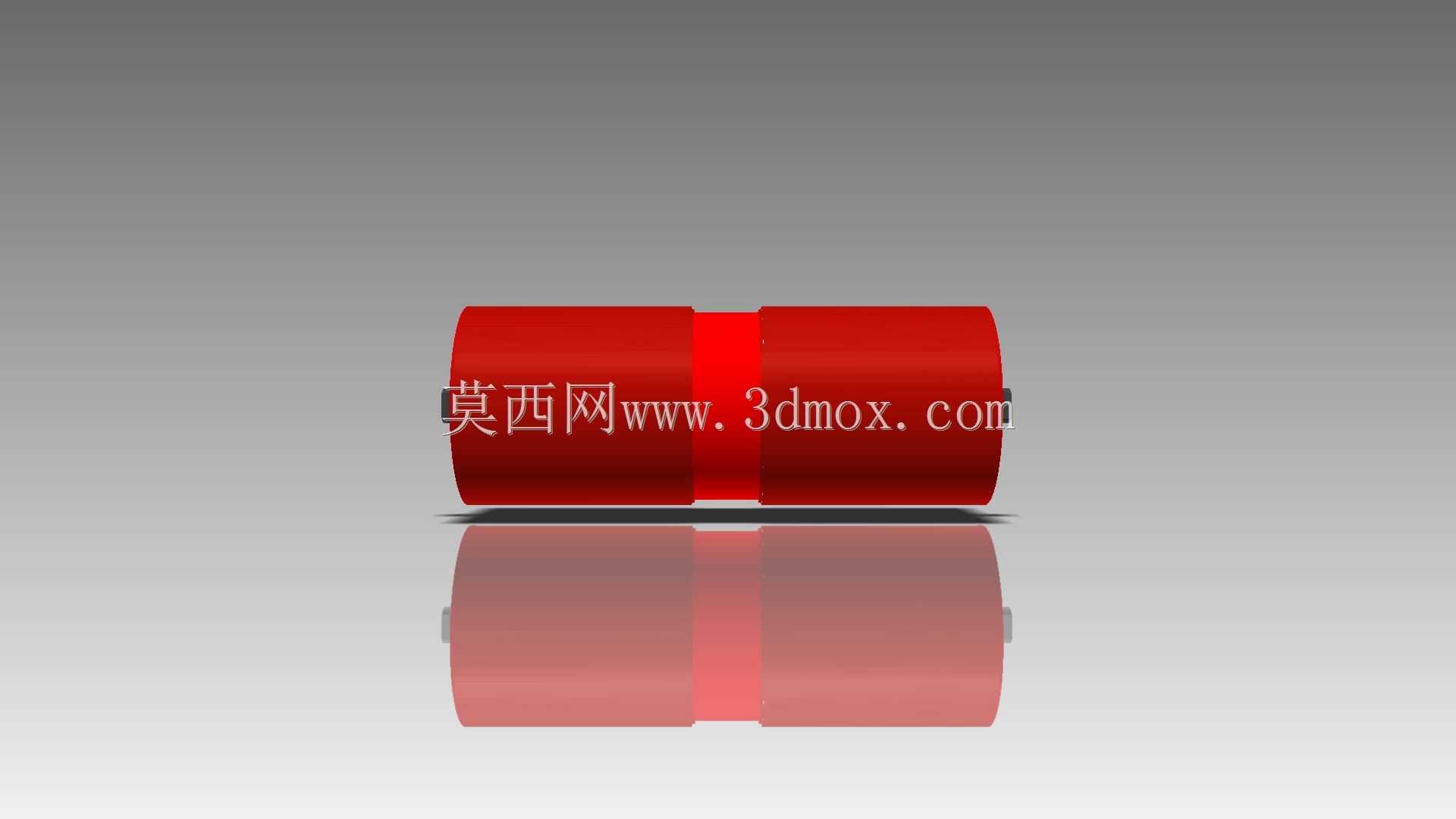

　　从结构设计逻辑来看，该艉滚柱采用整体式辊身加两端短轴的装配结构，辊身主体为大直径圆柱结构，靠近端部位置设置有凸起的挡边结构，可在缆绳受力偏移时限制缆绳的轴向窜动范围，避免缆绳从辊身工作面滑脱至辊轴端部造成卡滞。辊身表面做光滑圆弧过渡处理，不存在尖锐棱角与加工毛刺，防止缆绳在受拉状态下被结构棱边切割出现断丝隐患。两端伸出的短轴为安装定位基准，轴径尺寸匹配常规船用滑动轴承或者滚动轴承的内孔安装尺寸，安装时短轴嵌入甲板上的轴承座内，预留合适的轴向窜动间隙，保证滚柱在重载牵拉状态下仍可灵活转动，不会出现卡涩抱死的问题。

　　设计过程中需要重点匹配安装边界尺寸，辊身的有效工作长度需要覆盖对应导缆孔的缆绳摆动范围，通常要比导缆孔的有效宽度大出20%以上，保证缆绳在不同出缆角度下都能完全落在辊身工作面上，不会出现局部接触应力过大的问题。辊身直径的选取需要匹配所用缆绳的最小弯曲半径要求，通常辊身直径不小于缆绳直径的8倍，避免缆绳经过滚柱时弯曲半径过小导致缆绳内部绳股出现应力集中，降低缆绳的破断拉力储备。两端轴头的伸出长度需要匹配轴承座的安装厚度，轴端设置有对应的定位结构，可通过轴端挡板或者锁紧螺母限制滚柱的轴向窜动行程，防止船舶在风浪中颠簸振动时滚柱从轴承座内脱出。

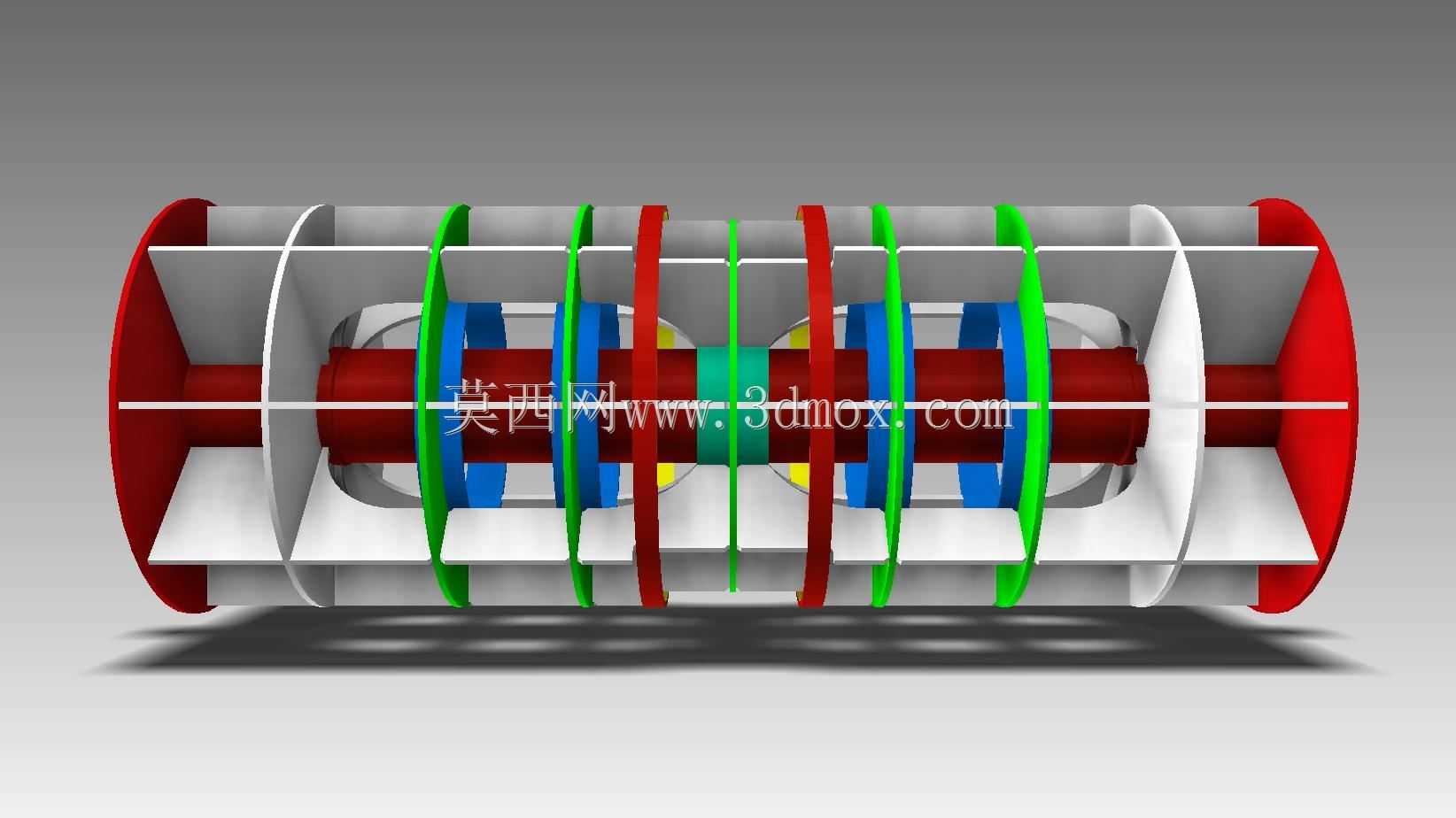

　　从实际使用工况出发，该滚柱的辊身部分需要承受缆绳的径向挤压力，当船舶受风浪冲击、水流推力作用时，缆绳的瞬时拉力可达到额定破断拉力的60%以上，因此辊身内部需要做等强度结构设计，壁厚均匀过渡，在挡边与辊身衔接位置做圆角强化处理，避免应力集中导致长期交变载荷下出现结构疲劳裂纹。轴颈与辊身的连接位置采用大圆角过渡，降低轴肩位置的应力集中系数，保证在长期受交变载荷作用下不会出现轴根断裂的问题。

　　在安装适配层面，该艉滚柱的安装基准为两端轴头的同轴度，建模过程中严格控制两端轴颈的同轴度公差在0.1mm以内，保证装配后滚柱转动灵活，不会出现别劲卡滞的问题。辊身的圆柱度公差控制在合理范围内，保证缆绳与辊身表面接触均匀，不会出现局部接触应力过大导致辊身局部磨损过快的问题。挡边的高度设置为缆绳直径的1/4左右，既能够起到限位防脱的作用，也不会因为挡边过高导致缆绳卡入挡边与轴承座的间隙中。

　　不同于普通的工业输送辊道，船用艉滚柱的工作环境长期处于高盐雾、高湿度的海洋大气环境中，结构设计上尽量减少易积留积水的缝隙与死角，辊身表面为光滑连续曲面，方便日常维护时冲洗盐分与污渍，轴头位置预留有润滑通道，可定期加注润滑脂保证轴承位置的润滑状态，降低转动阻力，延长部件的使用寿命。在缆绳出入辊面的位置，结构上不设置突出的紧固件，所有连接结构都做沉头处理，避免突出结构剐蹭缆绳造成额外损伤。
