惠普台式机内置散热风扇罩组件结构

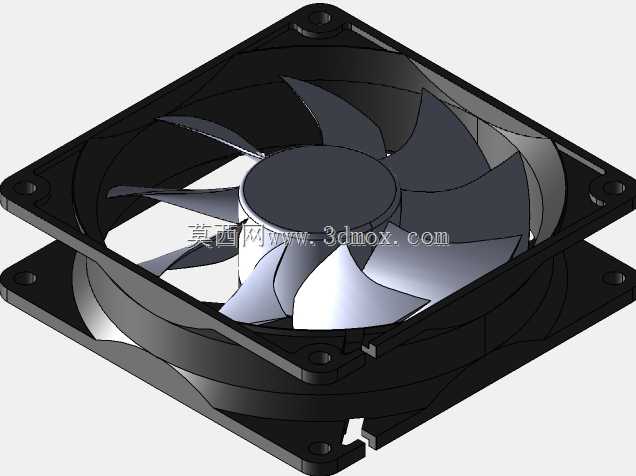

　　日常做消费电子结构设计的工程师都清楚，台式机内置散热模块的风道设计，直接决定了整机高负载运行时的核心温度稳定性，这套风扇罩组件就是针对惠普Pavilion系列台式机的散热风道需求开发的集成化结构，核心是把92mm规格的标准轴流风扇和两个配套的结构固定件整合为完整的风道总成，避免零散部件装配时出现的风道漏风、安装错位问题。

　　从实际应用场景来看，这类组件主要安装在台式机机箱的前置进风或者处理器侧的散热位，负责把机箱外部的冷空气定向导流到主板供电模块、内存或者处理器散热片区域，相比裸露安装的风扇，带弧形导风罩的结构能把风扇吹出的紊流整理成定向气流，减少气流在机箱内部的无序扩散，提升散热效率的同时，还能降低气流撞击机箱内部结构产生的风噪。很多装机或者维修时遇到的散热效率不足问题，往往不是风扇本身转速不够，而是缺少配套的导风结构，导致气流散逸，无法精准覆盖发热区域。

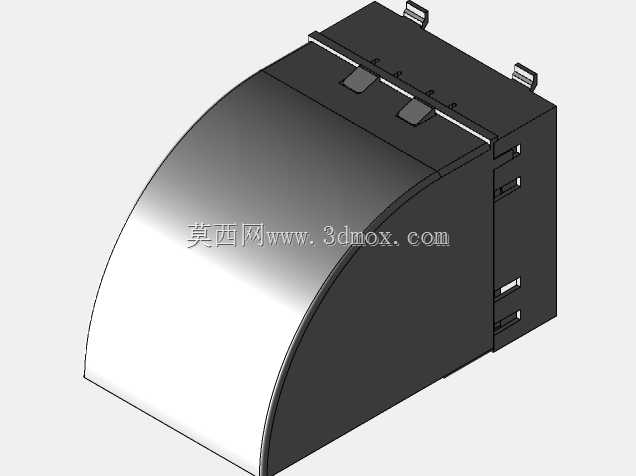

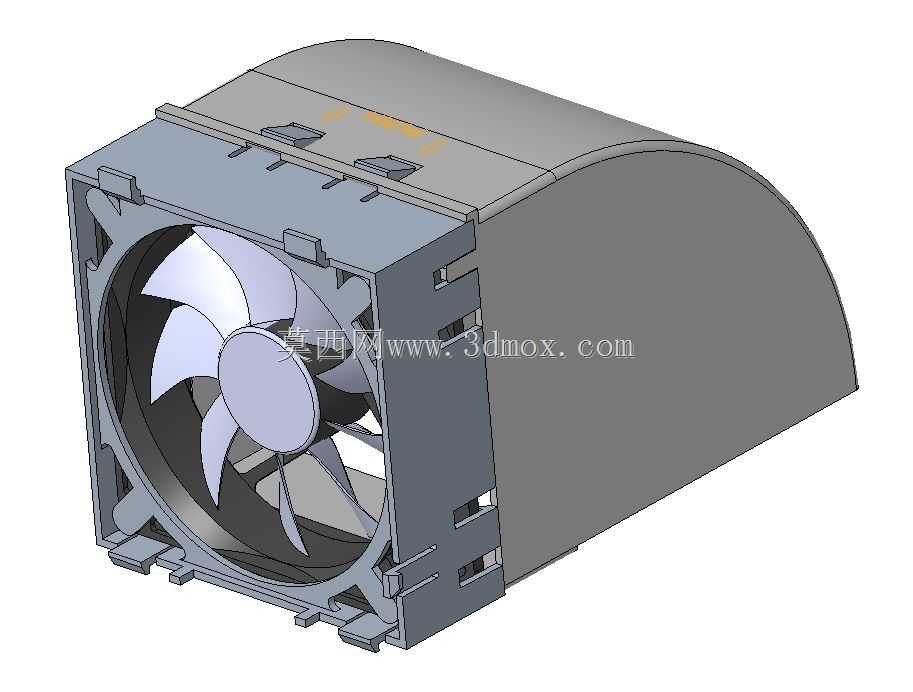

　　从功能特性上看，这套总成把风扇的固定卡扣、导风曲面、安装定位结构做了一体化整合，前端的方形框架是标准92mm风扇的安装位，框架四周预留的弹性卡扣结构，不需要额外螺丝就能把风扇牢牢卡在框架内，装配时对准机箱对应的安装位按压即可完成固定，能大幅提升生产线的装配效率，也方便后期维护时的拆卸清理。后端的弧形导风罩是整个结构的核心设计，曲面弧度经过气流走向优化，从风扇端到出风端的截面平滑过渡，不会出现直角结构带来的风阻突变，能最大程度保留风扇的出风风压，同时避免气流在罩体内形成涡流产生额外噪音。

　　设计思路上，这套结构没有采用复杂的多零件拼接方案，而是把固定框架和导风罩做了集成式的结构设计，减少了零件数量，降低了装配公差累积带来的安装匹配问题。前端框架上的多个定位凸台和卡扣，是完全对应惠普对应型号机箱的安装位尺寸做的匹配，安装时不需要额外调整位置，凸台卡入机箱对应的定位槽后，整个组件就不会出现移位、晃动的情况，避免长期运行时风扇振动产生的异响。框架上预留的走线槽位，可以把风扇的供电线材顺着槽位排布到主板对应的供电接口位置，避免线材散乱挡住风道，影响气流流通。

　　从安装边界和尺寸适配来看，前端方形安装面的尺寸完全匹配标准92mm轴流风扇的安装孔位，兼容同规格的通用机箱风扇，不需要额外修改孔位就能替换不同参数的同尺寸风扇，适配不同散热功耗需求的配置。整个组件的轴向长度经过严格控制，安装后不会和机箱内的内存、主板散热片、硬盘架等部件产生干涉，导风罩的弧形外轮廓也避开了机箱内部的凸起结构，安装后和周边部件保留足够的安全间隙，不会出现运行时摩擦碰撞的问题。导风罩的出风端开口尺寸对应主板核心发热区域的覆盖范围，能让气流精准吹过发热部件表面，带走热量的效率比无罩风扇提升三成左右，同时因为气流被约束在导风通道内，不会吹到周边的线材产生额外的振动噪音。

　　实际做结构验证的时候，这类导风罩的壁厚通常控制在1.5mm到2mm之间，采用阻燃ABS材质注塑成型，既保证足够的结构强度，安装卡扣不会因为多次拆卸断裂，又能控制整体重量，不会因为长期振动出现卡扣松脱的问题。导风罩的内表面做了细微的磨砂处理，能减少气流和壁面摩擦产生的风噪，外表面的平整结构也方便日常清理积灰，不需要拆卸整个组件就能擦拭表面浮尘。对于做台式机散热改装、品牌机维修替换、消费电子结构设计参考的从业者来说，这套集成化的风扇罩组件结构，能提供非常成熟的风道设计参考，尤其是卡扣式固定、弧形导风曲面的设计细节，能直接借鉴到同类散热模块的开发中，减少前期方案验证的试错成本。
