惠普Pavilion系列冷却风扇安装固定支架

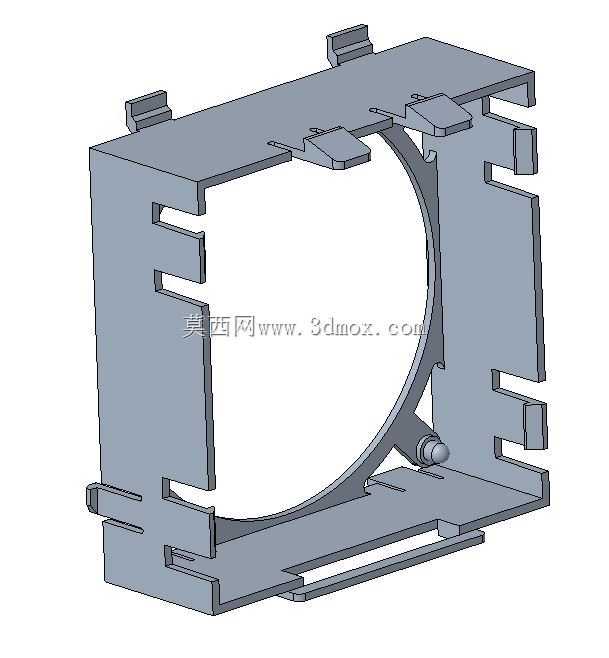

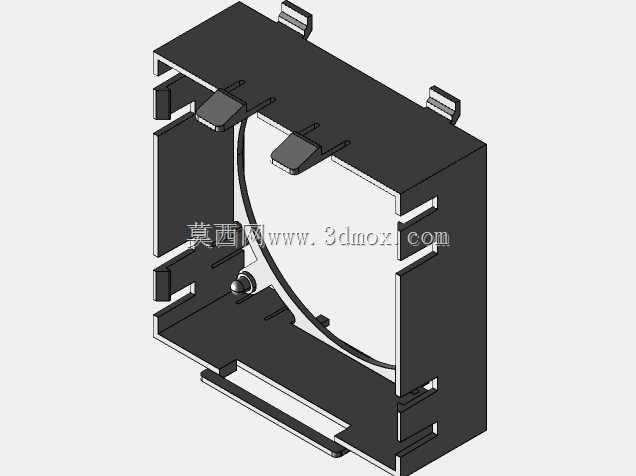

　　这款支架是台式机机箱内部散热系统的核心配套结构件，主要适配惠普Pavilion系列台式主机的散热模块安装需求，专门为匹配HP 5042-6906规格的风扇护罩做了结构适配，是机箱内部风冷散热链路里承担风扇定位、载荷承载、安装限位的关键零件。从实际装机场景来看，台式机主机内部空间紧凑，主板、CPU、内存、供电模块等发热元件排布密集，冷却风扇如果没有可靠的固定结构，运行时的振动会带动风扇偏移，不仅会让风道错位降低散热效率，长期振动还会磨损风扇轴承、引发共振噪音，甚至剐蹭周边线材或板卡元件造成硬件故障，这款支架就是为解决这类装机痛点设计的专用固定结构。从结构设计逻辑来看，支架整体采用框式承载结构，主体为一体式弯折成型的钣金类结构，

　　中间预留大尺寸圆形镂空区域，尺寸完全匹配对应规格轴流风扇的外轮廓，既能够给风扇的进出风留出足够的通流面积，避免支架结构遮挡风路造成风阻增大、散热效率下降，又能通过环形的贴合边给风扇提供周向的支撑限位，避免风扇运行时出现径向的窜动。支架四周分布的多组卡扣式安装位，是设计时重点考量的安装边界部分：顶部的两组凸起卡扣对应机箱内部横梁的预装卡槽，侧边的多组开槽结构分别对应护罩、风扇本体的卡接点位，底部的延伸折边则可以贴合机箱底板的安装基面，分散风扇运行时的振动载荷，不需要额外加装过多螺丝就能实现快速定位装配，既提升了产线的装配效率，也减少了小规格螺丝在机箱内部脱落引发短路的风险。支架侧边预留的小尺寸凸轴结构，

　　是专门为风扇供电线材走线设计的限位点位，装机时可以将风扇的供电线材卡在凸轴位置，避免线材垂落到风扇转动区域被扇叶剐蹭，也能让机箱内部走线更规整，优化机箱内部的风道流通路径。从安装适配的尺寸边界来看，支架的整体外轮廓尺寸完全适配对应型号机箱的风扇安装仓空间，不会和周边的内存插槽、主板供电散热片、硬盘安装位产生结构干涉，卡扣的伸出长度、开槽的间距都经过公差匹配，安装时不需要额外做修模或者打磨，就能实现和对应护罩、风扇、机箱点位的精准卡合，装配完成后支架和风扇的贴合面间隙控制在合理范围内，不会因为间隙过大导致风扇运行时出现旷量。在实际功能表现上，这款支架除了承担风扇的固定作用，本身的金属材质结构还能辅助传导风扇周边的热量，

　　配合风扇的气流带走部分支架周边积聚的废热，避免热量在风扇安装位附近淤积。结构上的多处开槽设计除了满足卡接需求，也能减少支架本身的用料重量，降低整机的配件重量，同时开槽形成的弹性结构可以缓冲风扇运行时产生的微幅振动，减少振动传递到机箱壳体引发的共振噪音，提升主机运行时的静音表现。对于结构设计从业者来说，这类机箱内部小支架的设计看似简单，实则需要兼顾安装效率、空间避让、振动缓冲、风路优化多个维度的需求，每一处卡扣的位置、每一个开槽的尺寸、每一段折边的角度，都需要结合实际装机的空间边界、配件的公差范围、长期运行的可靠性来反复调整，不能只单纯考虑固定功能而忽略周边的硬件适配和使用体验。比如如果中间的圆形镂空尺寸偏小，就会遮挡风扇的进风面，导致风扇的实际通风量下降，CPU高负载运行时的散热压力增大，容易出现过热降频的问题；如果卡扣的位置偏差超过1mm，就会导致安装时卡合不到位，或者和机箱的卡槽错位，无法顺利装配；如果侧边没有预留走线的限位结构，线材被扇叶剐蹭的风险会大幅提升，长期使用可能出现线材绝缘层破损的安全隐患。这款支架的结构设计充分考虑了台式机主机内部的复杂装配环境，所有结构特征都服务于实际装机的功能需求，没有冗余的设计元素，是消费电子内部结构件里兼顾实用性和装配效率的典型设计，对于同类散热固定支架的建模和结构优化也有实际的参考价值。
