车载蓄电池快接断开安装固定支架

　　在车载电气改装、越野车辆辅助供电、户外作业设备供电回路搭建场景中，蓄电池回路的快速断开与可靠固定一直是容易被忽略的细节点，不少改装场景中直接将快接连接器悬空布线，车辆行驶过程中的持续振动会拉扯接线端子，长期使用后容易出现端子松脱、绝缘层磨损短路的隐患，严重时甚至会引发供电回路过热起火的风险，这款固定支架正是针对这类场景的痛点做的结构优化设计。

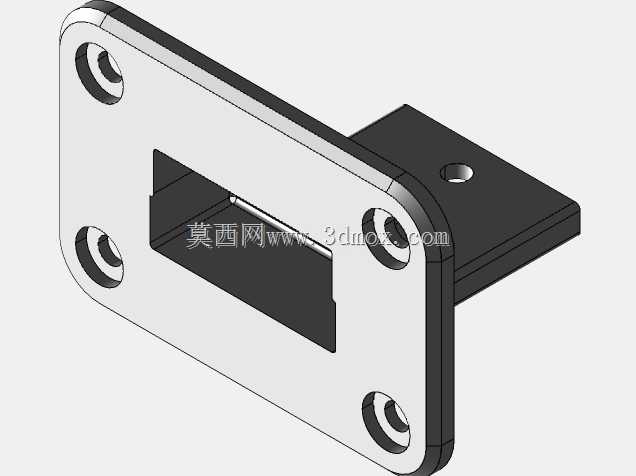

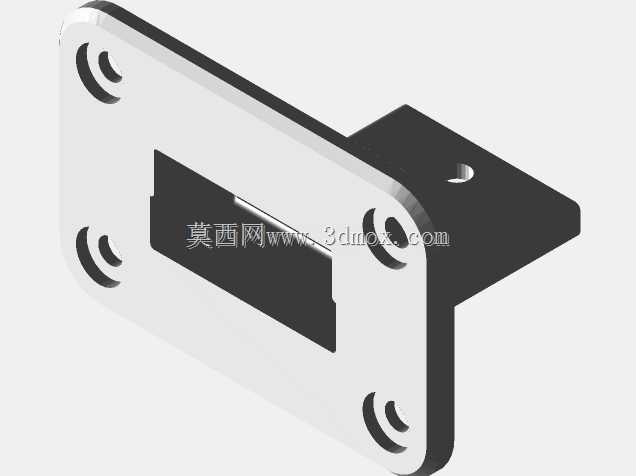

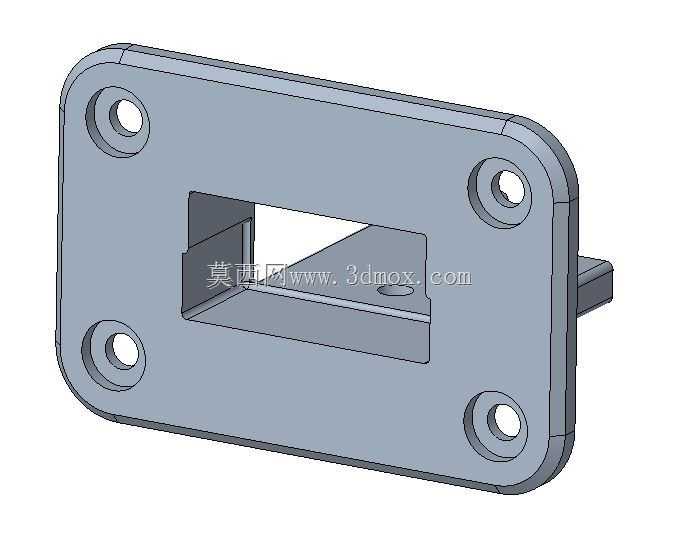

　　从实际使用的功能逻辑来看，这款支架的核心作用是为50A规格的蓄电池快速断开连接器提供刚性安装基准，让连接器不再随线束晃动，同时将连接器的安装面与车身/设备安装面做物理隔离，避免连接器金属部分直接接触金属车身造成的短路风险。支架整体采用矩形板式结构，四个角位设置了沉头安装孔，安装孔的位置做了局部壁厚加强，相比常规薄款安装支架，这款支架的安装面壁厚从常规的3.175mm提升到了3.969mm，沉头孔的深度也做了适配调整，使用标准沉头螺丝安装后，螺丝头部可以完全埋入支架表面，不会突出干涉连接器的插拔操作，也避免了螺丝头部刮擦接线绝缘层的问题。

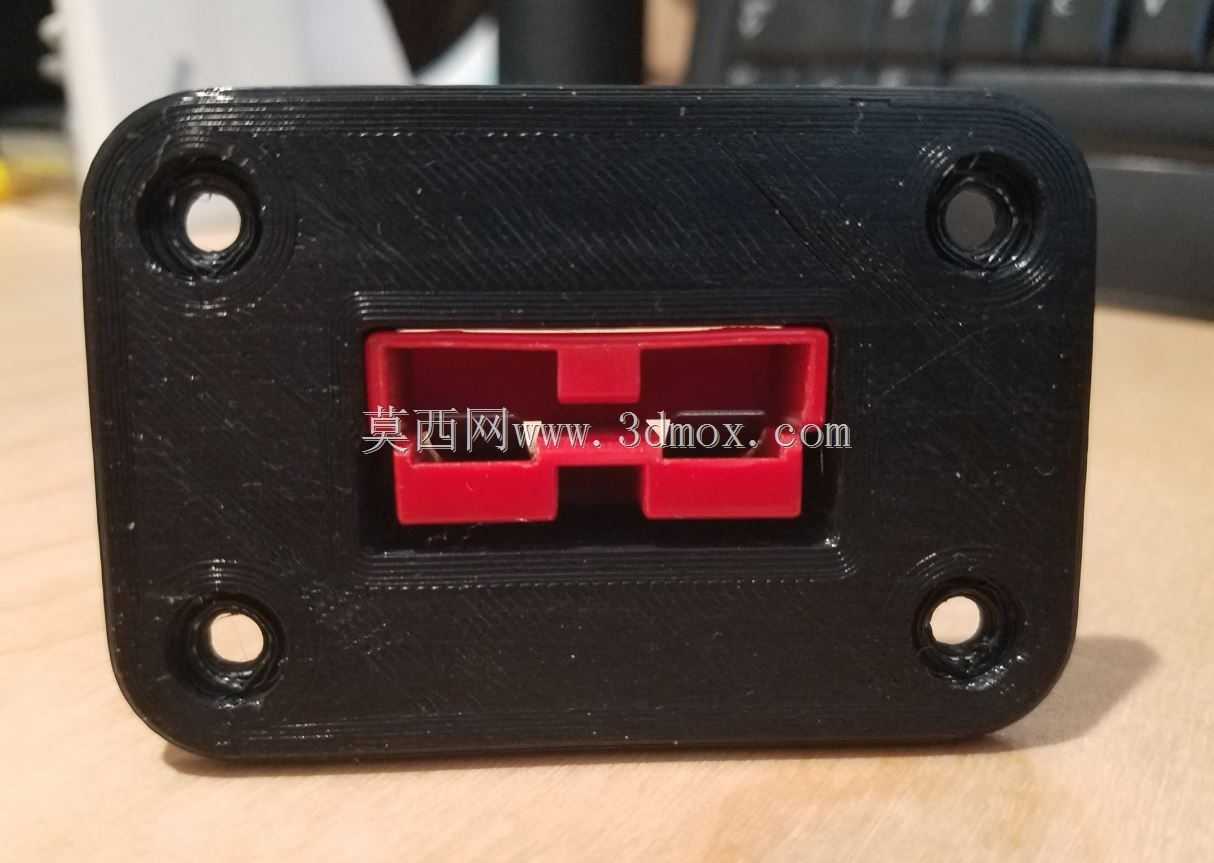

　　设计过程中针对连接器的匹配开口做了重点优化，常规的支架开口往往尺寸偏紧，连接器装入后会被支架边框卡紧，后期如果需要更换连接器或者检修接线，必须将整个支架从安装面拆下才能取出连接器，维护效率很低。这款支架的下部开口尺寸做了小幅放大，开口内轮廓与连接器外壳的安装定位筋做了适配，连接器装入后可以精准定位，不会出现横向窜动，但不需要过盈卡接，检修时可以直接将连接器从支架开口中取出，不需要拆卸整个固定支架。同时开口的位置没有设置在支架的几何中心，而是根据蓄电池接头的实际出线方向做了偏移，匹配实车接线时的线束走向，避免线束出现过度弯折导致的线芯断裂问题。

　　安装边界方面，支架整体的安装开孔位形成的矩形尺寸为41mm×24.6mm，对应的安装面需要开出1.62英寸×0.97英寸的方孔来容纳连接器的后部接线端，安装时只需要在车身钣金或者设备面板上开出对应尺寸的方孔，对准四个沉头孔位锁付螺丝即可完成固定，不需要额外做焊接或者粘接固定，安装流程适配改装场景的施工条件，不需要专业的大型加工设备，使用常规的手电钻、锉刀就能完成安装面的加工。针对越野车辆使用场景中常见的泥水、振动工况，支架的安装面与连接器贴合的位置做了平面度优化，安装后连接器与支架之间不会出现明显缝隙，减少泥水进入连接器内部的概率，同时加强后的壁厚可以承受车辆行驶过程中的持续振动冲击，不会出现支架开裂、安装孔滑牙的问题。

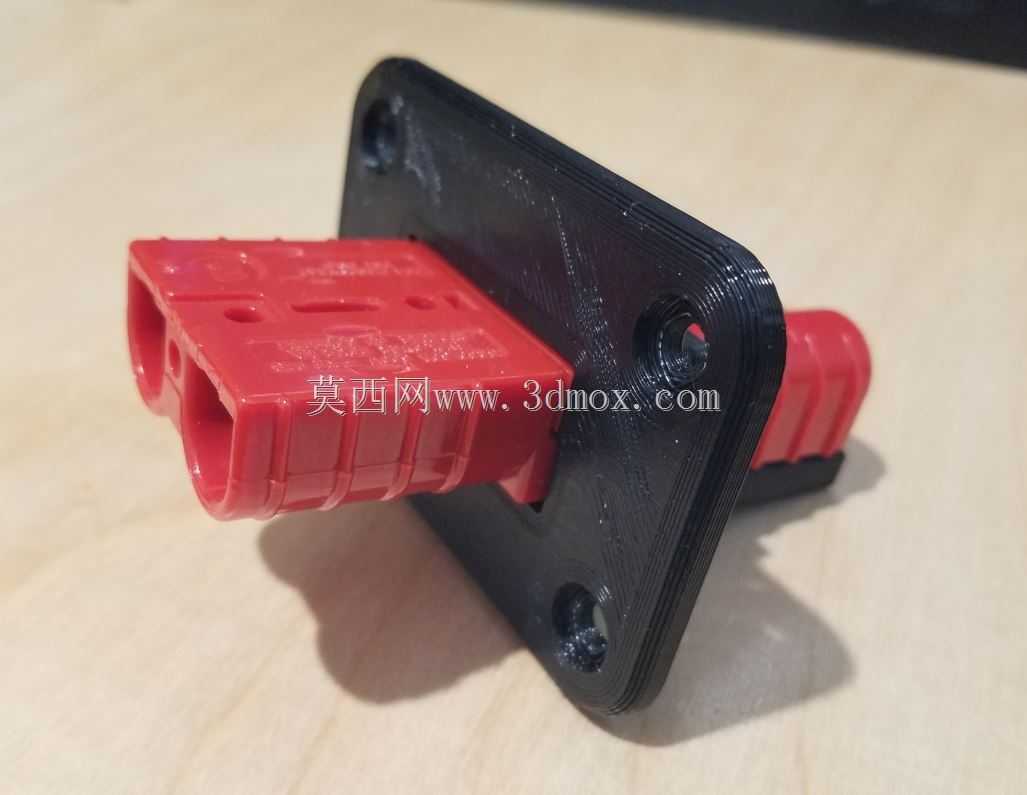

　　从结构设计的细节来看，支架的四个边角做了圆角过渡，没有尖锐的棱角，安装过程中不会划伤施工人员的手部，也不会割伤连接器的接线绝缘层。支架的材质选用绝缘工程塑料，本身具备良好的绝缘性能，不需要额外在支架与安装面之间加装绝缘垫片，简化了安装物料清单。相比金属材质的安装支架，这款塑料支架不会出现氧化锈蚀的问题，在户外高湿、高盐雾的使用环境下也能长期保持结构强度，不会因为锈蚀导致安装松动。在实际布线过程中，连接器固定在这款支架上之后，插拔操作的受力点会落在支架本身，而不是后部的接线端子上，每次插拔快接插头的时候，拉力不会直接传递到接线压接位置，有效避免了长期插拔导致的端子拉脱、接触不良问题，提升整个供电回路的连接可靠性。

　　针对绞车、外接供电、副电瓶改装这类大电流供电场景，这款支架的安装位置可以灵活选择，既可以安装在发动机舱的电瓶附近位置，也可以安装在驾驶舱、后货箱的面板上，根据实际的布线需求调整安装位，统一的安装孔位尺寸可以适配不同厚度的安装面板，只要锁付螺丝的长度适配面板厚度即可完成固定，不需要针对不同安装位置重新设计支架结构。
