吉普牧马人蓄电池断路器安装固定支架

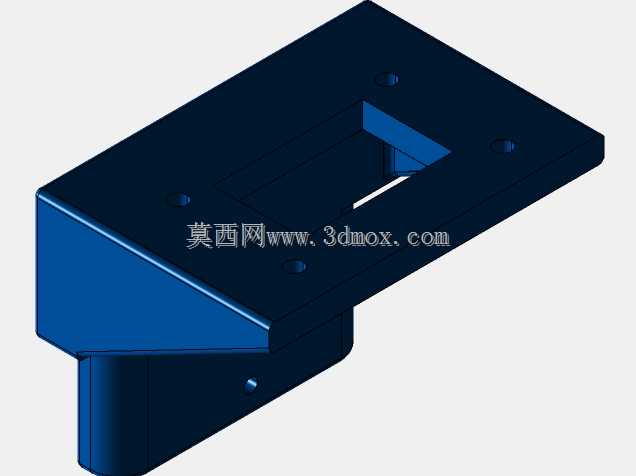

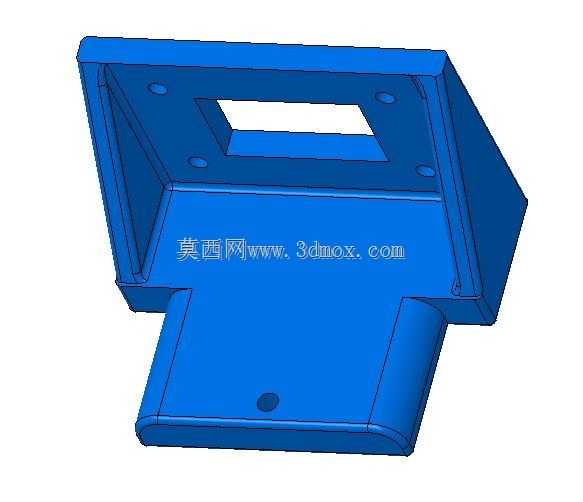

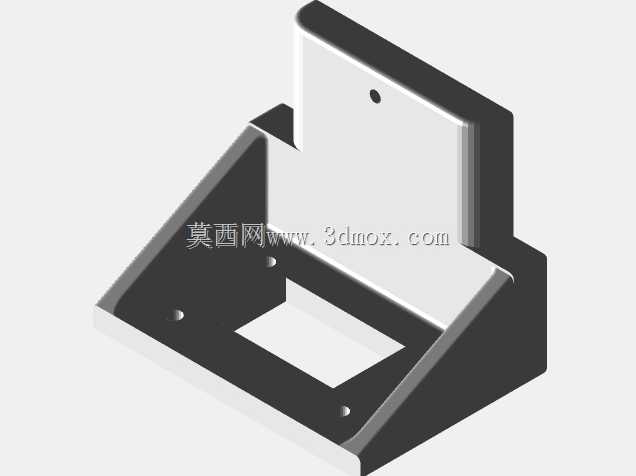

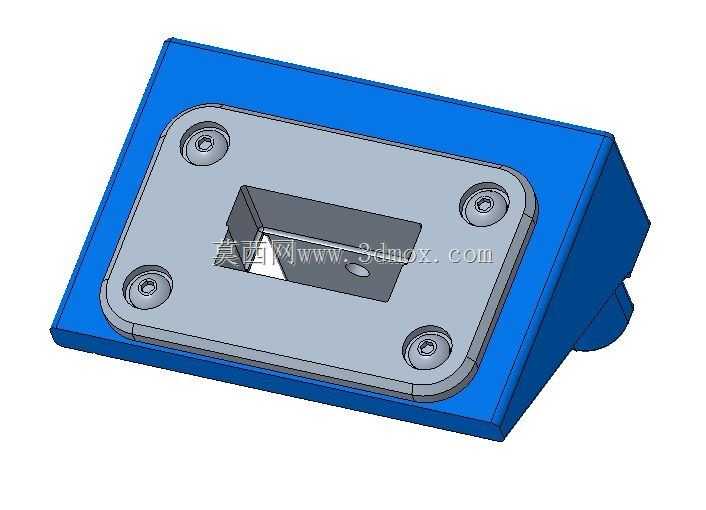

　　这款支架的设计初衷，是解决硬派越野车型底盘加装蓄电池断路器时的固定痛点，适配吉普JK牧马人前底盘靠近前保险杠的原有安装位，不需要对底盘原有结构做破坏性切割或打孔，直接利用底盘上预留的库存安装支架点位完成固定，适配越野场景下电路改装的实际需求。硬派越野在穿越、攀爬等复杂工况下，整车电路的过载保护、断电控制是电路改装的核心需求之一，蓄电池断路器作为整车电源的总控保护部件，需要稳定固定在底盘相对防磕碰、便于操作的位置，同时要避免行驶中泥水、飞石的冲击，还要适配底盘的走线布局，这款支架就是针对这个特定场景开发的固定结构。从结构设计来看，支架整体采用L型弯折的承托结构，上部带有方形镂空区域，这个区域是为断路器本体的操作端预留的操作空间，

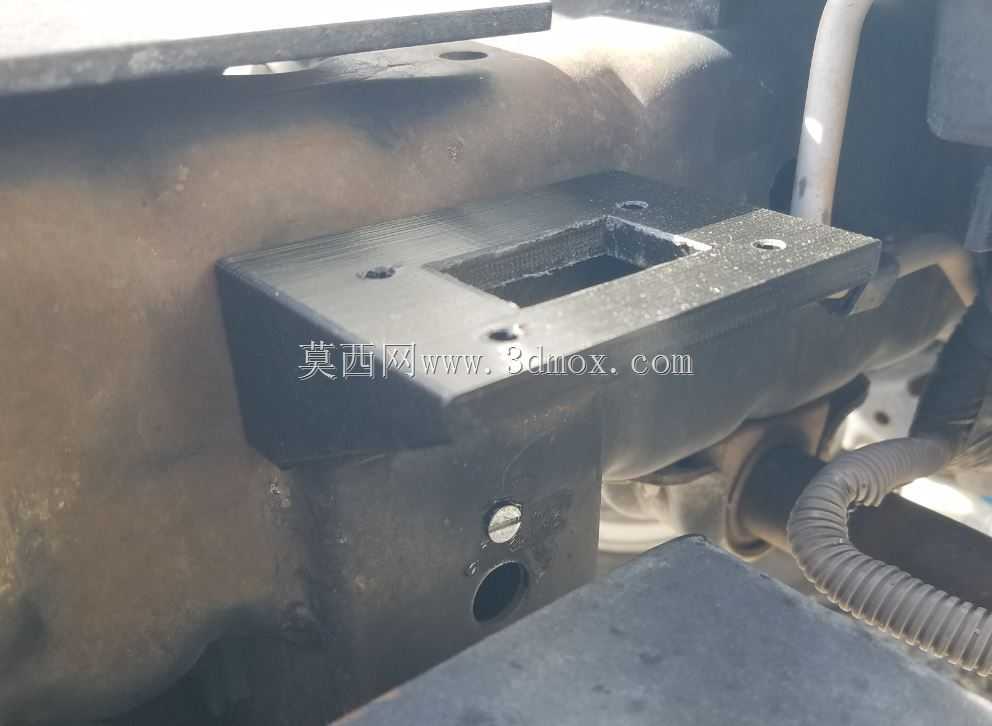

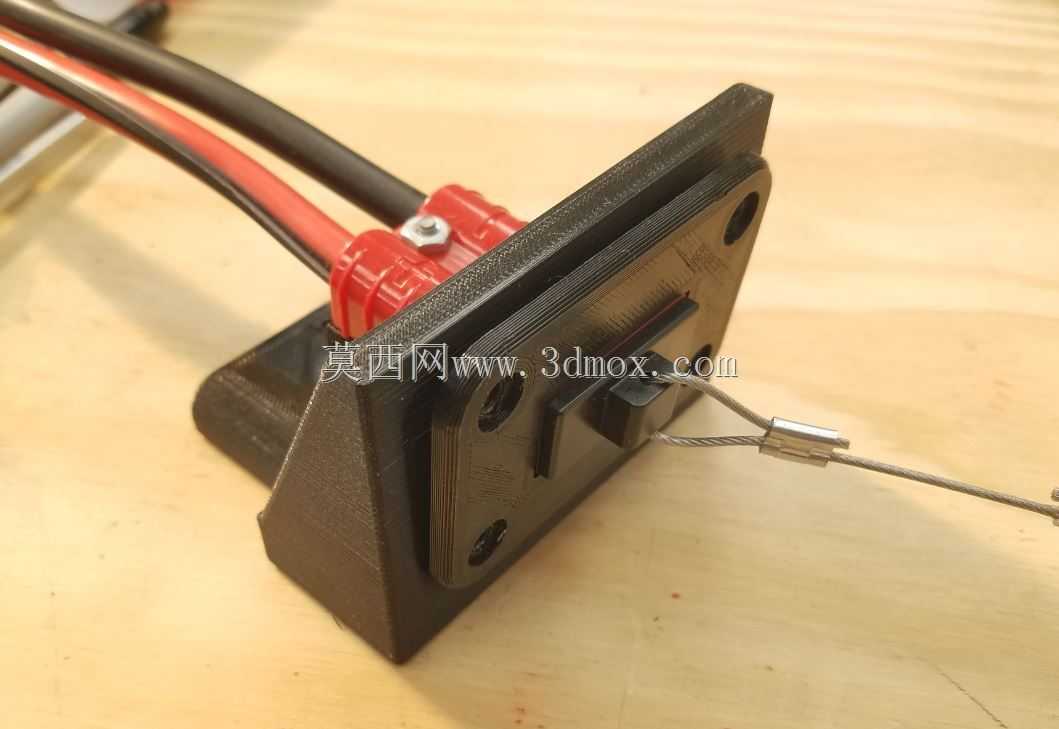

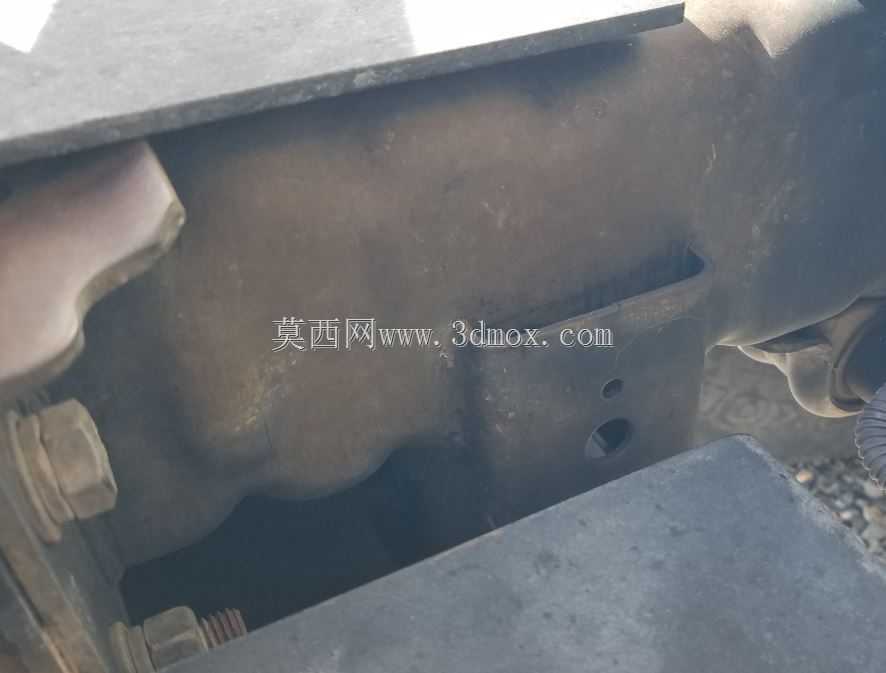

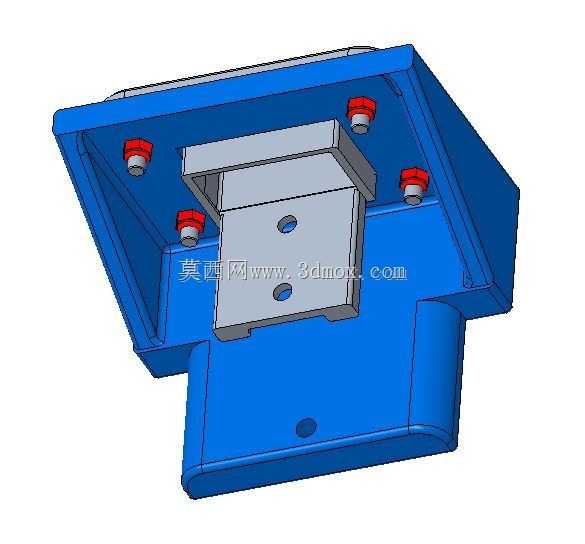

　　避免支架遮挡断路器的扳动操作位，同时上部平面预留四个安装孔位，对应断路器本体的四个#8-32 x 5/8"长按钮头内六角螺钉安装点位，配套NyLok螺母完成防松固定，适配越野工况下的持续振动场景，避免紧固件松脱。支架下部的延伸承托板带有一个定位孔，对应底盘原有安装支架的定位销点位，安装时可以先通过这个定位孔完成预定位，再使用#10-24 x 1/2"长平头螺钉配合螺纹锁固胶，将支架整体锁附在底盘原有安装支架上，不需要额外制作转接件，大幅降低现场安装的操作难度。考虑到底盘安装的空间边界，支架的所有外边缘都做了圆角过渡处理，避免尖锐边缘磨损跨接电缆的绝缘层，同时在支架对应电池端子盖的位置，特意铣出两个适配槽口，

　　刚好容纳电池端子盖的锁紧索条，不会出现端子盖无法闭合、干涉索条固定的问题。走线方面，支架预留了足够的线缆弯折空间，适配8AWG规格的跨接电缆走线曲率要求，不会出现电缆过度弯折导致线芯断裂、绝缘层破损的问题，电缆从支架侧部引出后可以顺着底盘原有线束的走向排布，和原有线束固定点兼容，不需要额外增加线束固定卡扣。从受力角度分析，支架的弯折处做了加强筋结构，也就是上部和下部承托板之间的三角加强肋，这个结构可以抵消越野行驶中飞石冲击、持续振动带来的结构形变，避免支架长期使用后出现弯折、断裂的问题，同时支架的壁厚选择兼顾了结构强度和轻量化要求，不会给底盘增加过多的额外重量，也不会因为壁厚过薄导致安装时出现滑牙、变形的问题。安装边界上，

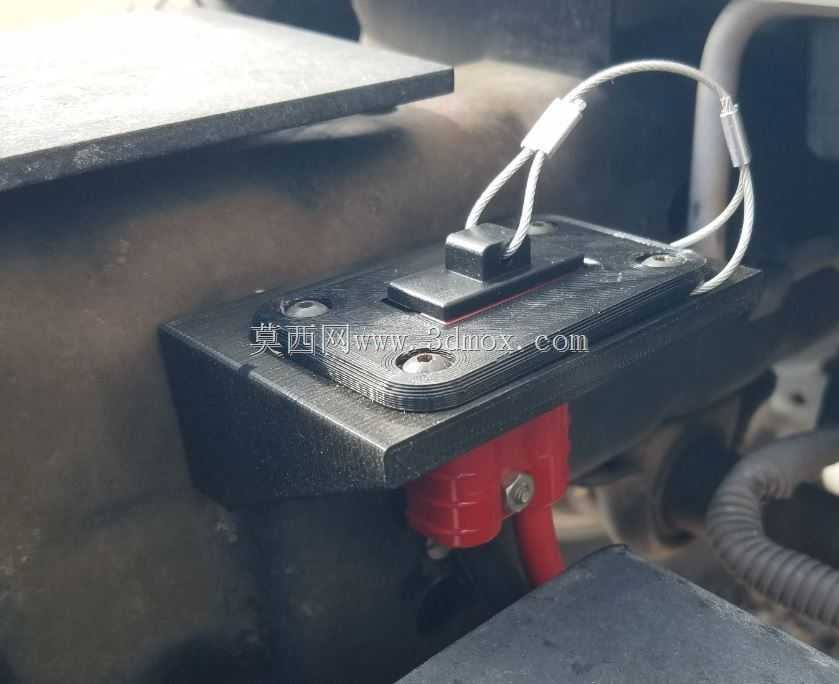

　　支架整体的外轮廓尺寸完全适配前保险杠内侧的空余空间，不会和转向拉杆、前桥摆动部件产生运动干涉，在悬架最大压缩、拉伸行程下，支架和周边运动部件的安全间隙都保持在10mm以上，避免行驶中出现磕碰磨损。实际使用中，这款支架不仅可以固定蓄电池断路器，其承托结构还能对断路器的底部形成防护，避免行驶中卷起的飞石直接撞击断路器壳体，降低断路器破损、电路故障的概率，同时支架的安装位置靠近前保险杠，打开发动机舱下护板就可以直接操作断路器，不需要举升车辆就能完成电源通断操作，兼顾了防护性和操作便利性。针对越野场景的泥水侵蚀问题，支架的安装孔位都做了沉台设计，螺钉锁附后头部不会突出支架平面，减少泥水、泥沙在螺钉头部的堆积，降低紧固件锈蚀的概率，同时支架的平面都做了倾斜导流设计，泥水落在支架上后可以顺着倾斜面自然流下，不会在支架表面长期积留，减少锈蚀风险。
