热增强超薄贴片式三引脚电子封装结构

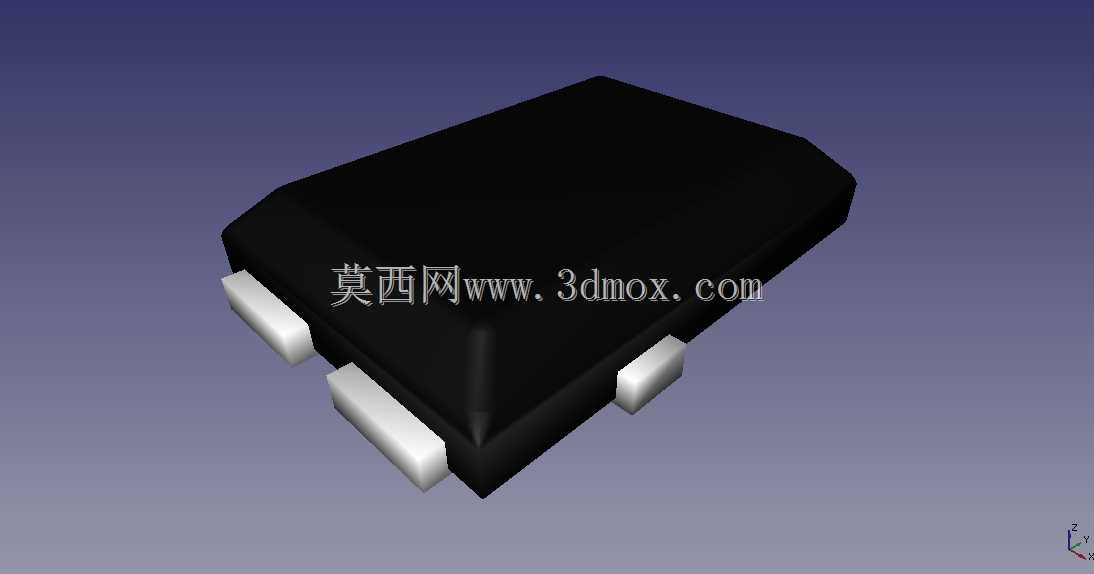

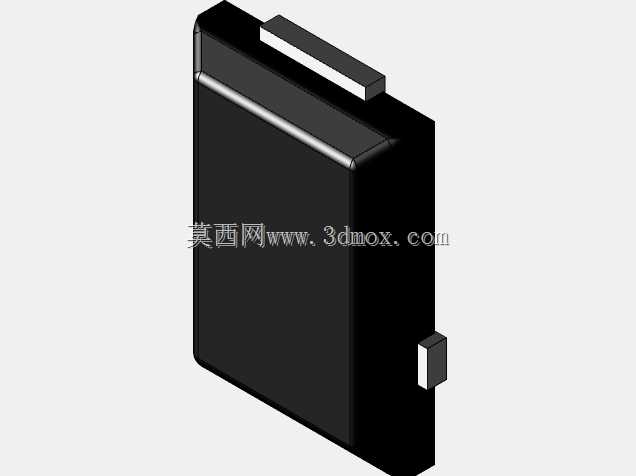

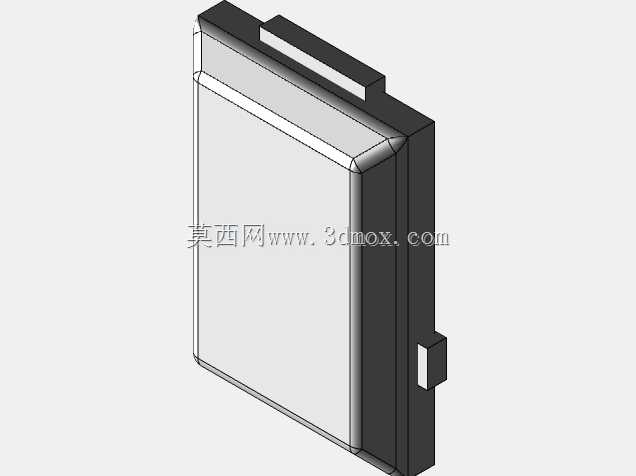

　　在消费类通讯终端、便携数码设备的高密度PCB设计场景中，板上空间的每一寸余量都直接决定整机的轻薄化表现，这类热增强超薄贴片封装的器件，正是为适配高密度板卡的贴装需求开发的结构形式。不同于传统直插式封装需要在PCB上预留穿孔位置，这类贴片封装完全依托表面贴装工艺完成固定，在SMT产线的高速贴装流程中，能够配合吸嘴完成精准取放，回流焊过程中引脚与焊盘的共面性设计，能有效降低虚焊、立碑等常见贴装不良的出现概率。从结构设计的底层逻辑来看，这款封装采用黑色热固性塑封主体作为核心承载结构，塑封材料本身添加了高导热填料，在包裹内部半导体晶圆的同时，能够将晶圆工作产生的热量通过塑封本体快速传导至PCB板面的散热焊盘，相比同引脚数的普通薄型封装，

　　热阻参数有明显优化，能够适配更大功率等级的半导体芯片封装需求，避免小尺寸封装下芯片结温过高导致的性能漂移、寿命衰减问题。封装本体的外形做了边角导斜处理，既能够在塑封脱模过程中减少模具型腔的磨损，提升批量生产的良率，也能在贴装过程中为视觉定位系统提供清晰的轮廓识别特征，减少贴装偏移的概率。三个引出引脚采用镀锡铜质基材，引脚的成型角度做了精准控制，贴装后引脚与PCB焊盘的接触压力保持在合理区间，既能够抵消回流焊过程中不同材质热膨胀系数差异带来的应力，也能保证焊接后的机械连接强度，在整机做跌落、振动可靠性测试时，不会出现引脚脱焊的问题。尺寸边界上，封装本体的长宽高参数严格控制在极小的区间内，5.8毫米的长度、4.3毫米的宽度、0.

　　78毫米的整体厚度，让它能够适配板卡上厚度受限的安装区域，比如超薄智能手机的主板内侧、TWS耳机的主控板、便携路由器的射频板等空间局促的位置，不会因为器件高度过高挤占电池、结构件的预留空间。在做PCB封装库设计的时候，需要严格对应引脚的间距与外形尺寸预留焊盘，除了三个信号引脚对应的焊盘之外，建议在封装本体的下方预留裸露的散热铜皮，通过过孔连接到主板的内层接地铜层，进一步提升散热效率，保证芯片在满负载工作状态下的温度处于合理区间。这类封装结构的应用场景并不局限于通讯类数码产品，在工业控制板卡、车载小型电子模块、便携医疗检测设备的板卡设计中，只要是对板上占用空间、散热能力、贴装可靠性有较高要求的小功率半导体器件，都可以采用这类封装形式。

　　设计过程中需要注意，封装本体的顶部不要布置过高的周边器件，避免在产线做分板、整机组装压合的时候，外力直接作用在塑封本体上导致内部晶圆隐裂；同时在引脚走线设计时，尽量让走线宽度与引脚宽度保持匹配，减少阻抗突变对高速信号的影响，对于电源类引脚的走线，适当加宽走线宽度以提升载流能力。从结构可靠性的角度出发，这款封装的引脚与塑封本体的结合位置做了燕尾槽式的内嵌结构，引脚在塑封内部的部分做了打弯处理，能够大幅提升引脚与塑封料的结合力，在温度循环测试中，不会因为引脚与塑封料的热胀冷缩差异出现引脚松动、密封失效的问题，保证器件在复杂温湿度环境下的长期工作稳定性。
