SRR6028系列屏蔽SMD功率电感器结构设计

　　在消费类电子、工业控制板卡的电源回路设计中，贴片功率电感的选型与结构适配直接决定了DC-DC转换回路的纹波抑制能力、动态响应速度以及整机EMC表现，SRR6028系列屏蔽式片上电感器的三维结构设计，完全围绕表面贴装生产场景与板级安装边界展开，可直接适配主流SMT产线的回流焊工艺要求。从实际应用场景来看，这类屏蔽功率电感主要部署在便携通讯设备、小型工控模块、车载辅助电子单元的电源输入级、Buck/Boost拓扑的储能节点，承担储能续流、差模噪声滤除、峰值电流缓冲的作用，相比非屏蔽结构的功率电感，带磁屏蔽罩的设计可以大幅降低绕组漏磁对周边敏感器件的磁干扰，避免板载射频模块、高精度采样电路因电感漏磁出现信噪比下降、采样值漂移的问题。

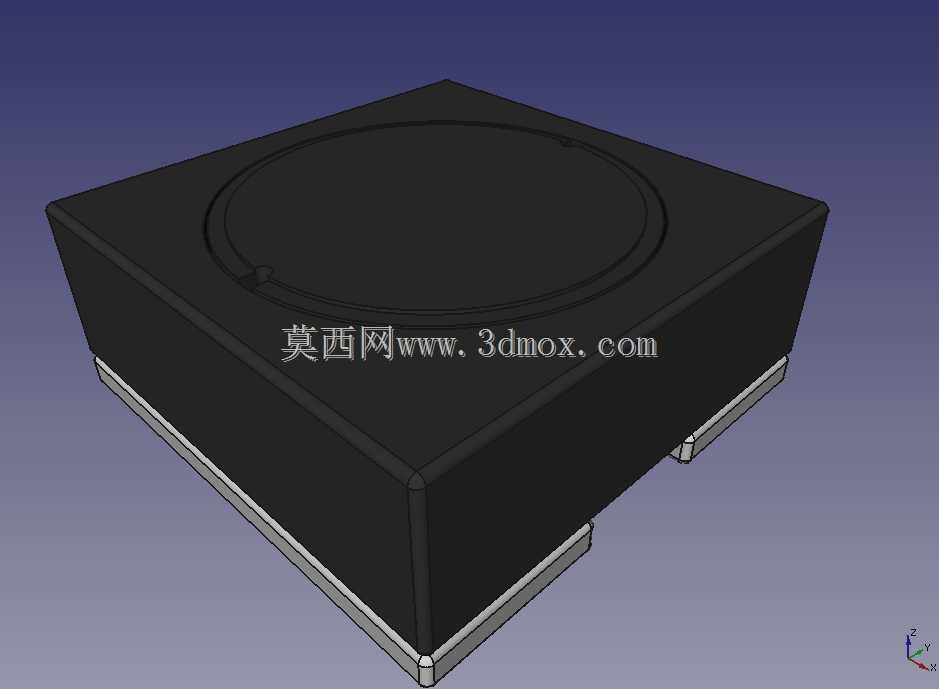

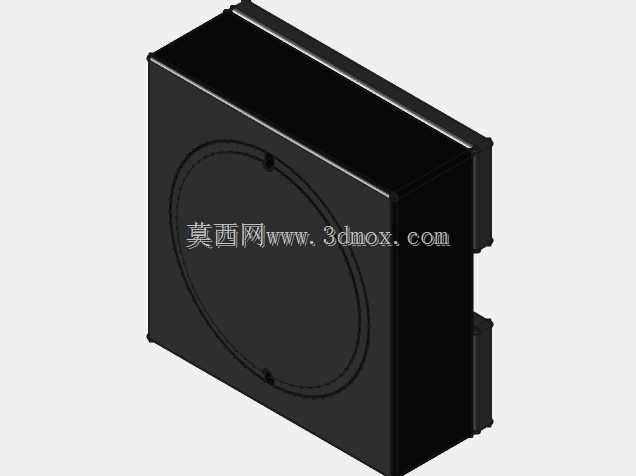

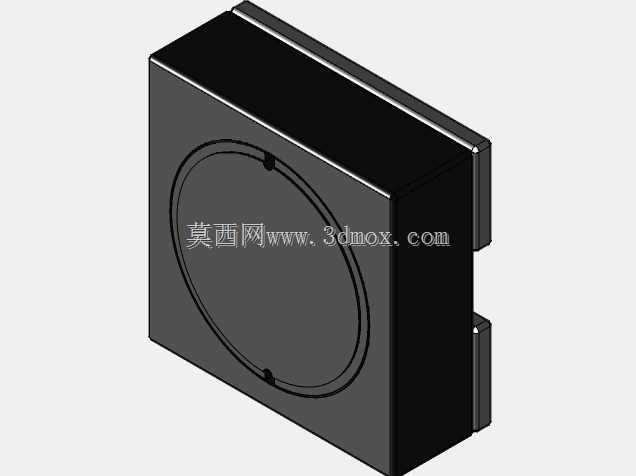

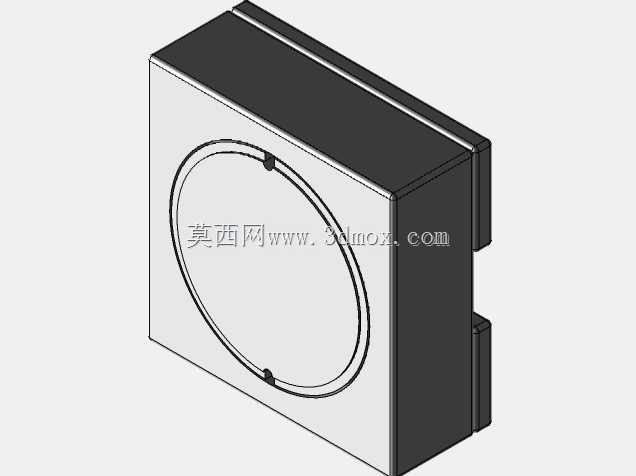

　　从产品功能特性来看，该款电感采用闭合磁路结构设计，外部的方形屏蔽磁罩将内部绕线绕组完全包裹，仅在底部预留贴片焊盘的引出位置，磁芯材质选用低损耗的功率铁氧体材料，可在较高开关频率下保持较低的磁芯损耗，绕组采用扁平漆包线绕制，相比同线径的圆线绕组，扁平线的窗口利用率更高，可在有限的磁芯内部空间内实现更低的直流电阻，减少电感自身的导通损耗，提升电源回路的整体转换效率。在设计思路层面，建模过程中优先保证安装边界的尺寸精度，方形主体的棱边做了微小的倒角处理，避免SMT贴装过程中吸嘴取料时出现棱边卡滞、吸附偏移的问题，顶部的圆形区域为磁芯组装的定位标识，对应生产过程中磁罩与内部绕线骨架的装配对位基准，可有效降低批量生产时的装配公差累积。底部的两个引出焊盘采用对称式布局，焊盘的伸出长度、宽度尺寸完全匹配行业通用的SMD元件焊盘设计规范，在PCB封装设计时，可直接按照模型给出的安装边界绘制焊盘与丝印，无需额外预留过大的装配间隙，焊盘与主体底部的衔接位置做了平滑过渡，避免回流焊过程中焊锡攀爬至电感主体侧面引发的立碑、偏移缺陷。外形尺寸方面，主体为正方形截面结构，整体高度控制在适配薄型化板卡设计的范围内，可满足便携设备内部有限的堆叠空间要求，安装时的占位面积紧凑，可在高密度布板的电源回路中灵活部署，不会占用过多的PCB走线空间。屏蔽罩的侧壁厚度经过优化，在保证足够机械强度、避免生产转运过程中出现磁罩变形的前提下，尽可能压缩侧壁厚度，为内部绕组预留更大的绕线空间，

　　以此提升电感的饱和电流承载能力。从结构可靠性角度来看，整个电感的主体部分为一体化的磁罩包裹结构，绕组与磁芯之间通过耐高温的粘接材料固定，可承受SMT回流焊过程中的高温冲击，不会出现绕组移位、磁芯开裂的问题，底部焊盘的镀层厚度、附着力均符合无铅焊接的工艺要求，焊接后的机械强度可满足常规消费类、工业类设备的振动测试要求。在三维建模的细节处理上，模型还原了电感主体的哑光黑色屏蔽罩外观、底部金属焊盘的金属质感，各部分的装配间隙、棱边倒角都按照实际量产产品的尺寸公差做了还原，结构工程师在进行板卡堆叠设计时，可直接导入该模型进行干涉检查，验证电感与周边壳体、相邻元器件的安全间隙，避免后期开模、试产阶段出现结构干涉问题。对于电源设计工程师而言，

　　该结构模型可辅助评估电感在PCB上的散热路径，由于屏蔽罩的方形结构与PCB表面贴合紧密，电感工作时产生的热量可通过底部焊盘、磁罩与PCB之间的微小间隙快速传导至PCB的铜箔散热层，相比圆柱形的非屏蔽电感，方形结构的贴装稳定性更好，散热面积也更大，更适合在大电流输出的电源回路中使用。在实际选型适配过程中，该结构的电感可覆盖从数百毫安到数安培的输出电流需求，通过调整内部绕组的线径、绕制匝数，可实现不同的电感量参数，而外部的安装尺寸保持统一，这就给板卡的方案迭代带来了便利，当电源回路的参数需要调整时，无需修改PCB封装，直接更换同尺寸不同参数的电感即可完成方案升级，大幅缩短产品的改板周期。建模过程中也充分考虑了自动化产线的适配要求，主体顶部的平面区域足够平整，可适配SMT贴片机吸嘴的吸附要求，没有凸起的结构会影响吸嘴的密封吸附，方形的主体外形也方便贴片机的视觉定位系统快速识别元件的角度与位置，提升贴装的效率与准确率，减少批量生产过程中的抛料率。
