伯恩斯5018屏蔽功率贴片电感三维结构

　　在消费电子、工业控制板卡的电源回路设计中，贴片式屏蔽功率电感一直是DC-DC转换回路的核心被动元件，这款伯恩斯5018规格的屏蔽功率电感，建模时完全还原了量产元件的实际装配特征，可直接用于PCB布局的干涉校验、整机结构的堆叠仿真环节。不同于非屏蔽功率电感，该款元件采用闭合式磁屏蔽结构，磁路完全包裹内部绕组，能有效降低开关电源工作时的漏磁辐射，避免对板载射频模块、高精度模拟采样电路造成电磁干扰，在便携通讯设备、车载电子控制单元的高密度布板场景中，这种低漏磁的特性可以大幅缩短EMC整改的迭代周期，减少板级屏蔽罩的额外加装需求。

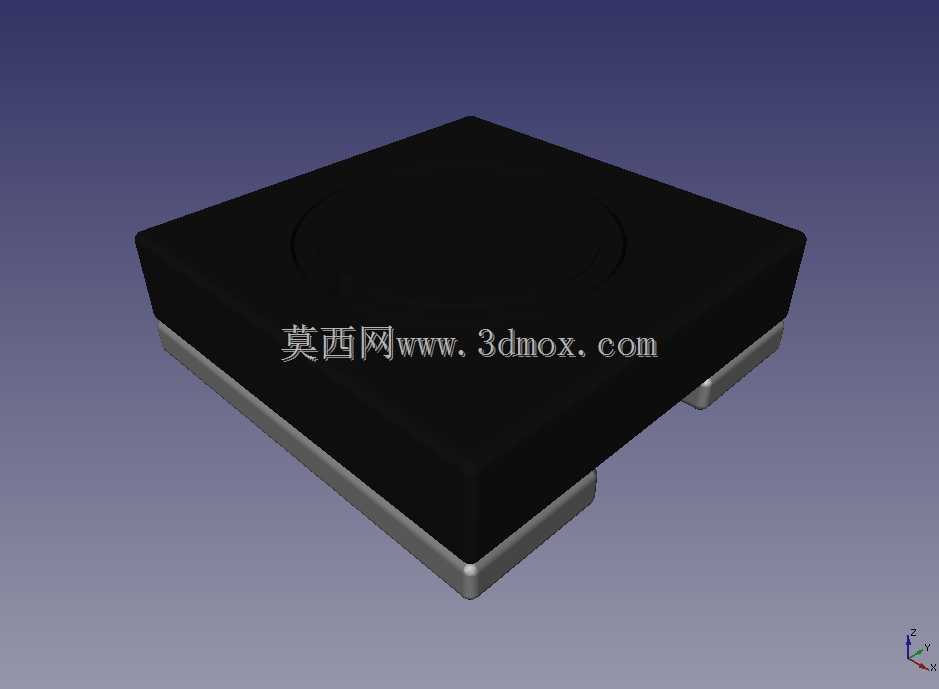

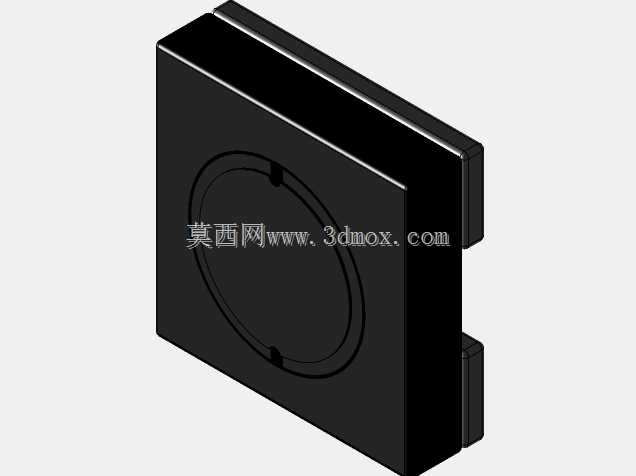

　　从实际选型应用来看，这类电感主要承担电源回路的储能、续流、滤波作用，在buck、boost拓扑的开关电源中，配合功率开关管、输出电容完成电压转换，可承载较大的直流偏置电流，避免大负载工况下电感量骤降导致的电源纹波超标。建模过程中，首先还原了元件的方形塑封磁体外轮廓，顶部的圆形模压标识区域完全参照实物的成型特征做了细节还原，底部的金属端电极采用下沉式设计，电极端面与元件底部平面保持齐平，可匹配标准SMT回流焊工艺的焊盘设计，安装时不需要额外的结构固定，依靠焊锡的浸润力即可完成板级固定，能承受常规波峰焊、回流焊的温度冲击，不会出现磁体开裂、电极脱落的问题。

　　设计建模时重点考量了安装边界的尺寸精度，元件的整体高度、长宽尺寸完全对应规格书的标称公差范围，四个边角做了微小的倒角处理，还原量产元件的模塑工艺特征，避免结构仿真时出现尖锐棱边导致的应力计算偏差。磁体底部与端电极的衔接位置，还原了实际元件的台阶结构，这个结构在SMT贴装时可以起到辅助定位的作用，防止贴装偏移导致的焊接虚焊、连锡问题。不同于插件式电感，这款片式电感的所有结构都位于PCB板的表层安装空间内，没有穿透PCB的引脚，在做多层板堆叠设计时，不需要在底层预留元件避让空间，可以大幅提升PCB的面积利用率，适合空间受限的便携电子产品设计。

　　在实际的板级结构校验中，这个三维模型可以直接导入结构装配环境，校验电感与周边屏蔽罩、结构件、相邻 tall 元件的安全间隙，避免因为元件高度公差导致的装配干涉，同时也可以用于热仿真环节，模拟电感在满负载工作时的温升对周边热敏元件的影响，提前优化板上的散热路径。磁体表面的哑光质感、金属电极的金属光泽特征都在模型中做了对应还原，在做产品整机的爆炸图、装配演示动画时，可以直接调用该模型，不需要额外做外观材质的调整。需要注意的是，这类屏蔽功率电感的磁体为脆性铁氧体材质，建模时还原了磁体的壁厚特征，在做结构跌落仿真时，可以准确模拟磁体受冲击时的应力分布，提前评估板级固定方式的可靠性，避免产品跌落时出现电感磁体碎裂导致的电源失效问题。端电极的镀层厚度、可焊性区域的范围也参照实际元件做了对应建模，在做焊盘设计匹配时，可以直接参考模型的电极尺寸设计对应钢网开口，保证焊接的良率。
