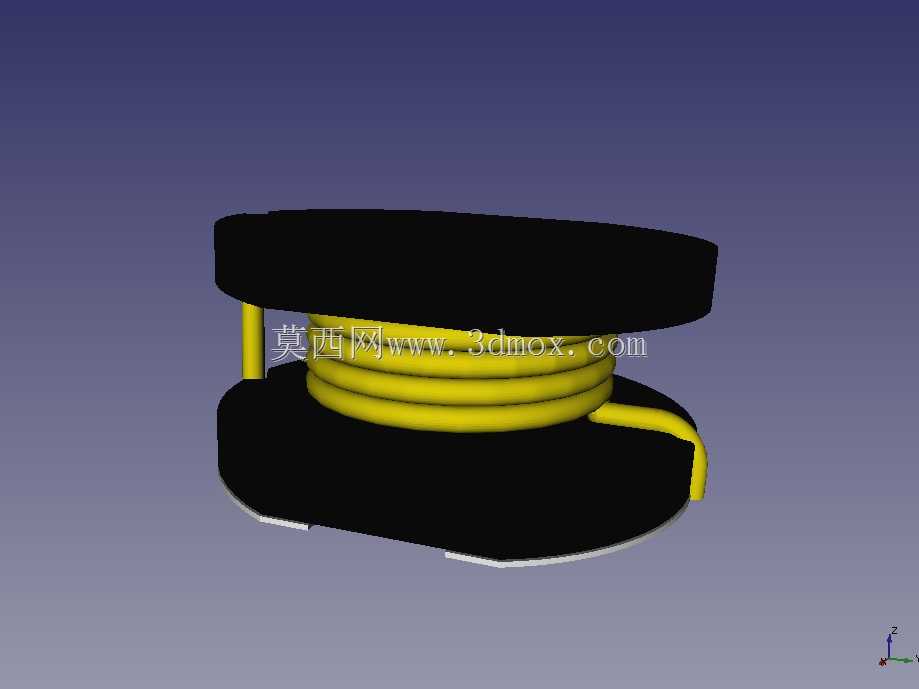

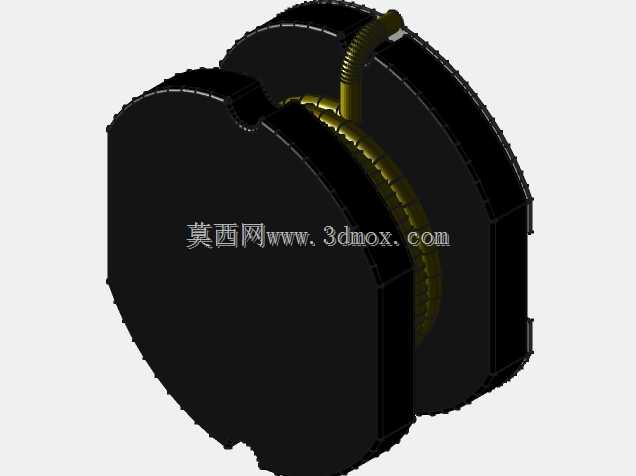

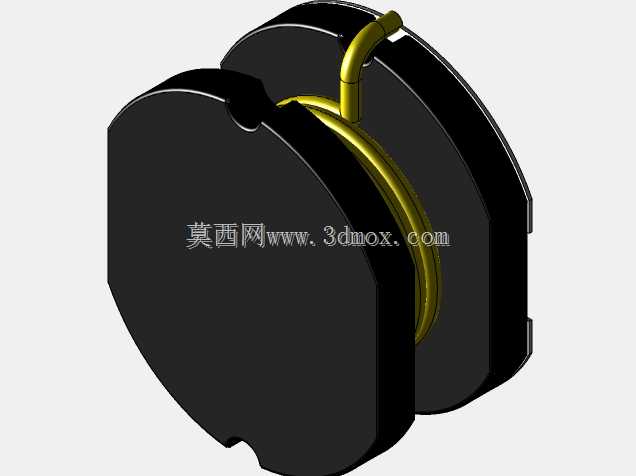

WE-PD2贴片固定电感器三维结构

　　这款绕线式贴片功率电感的三维结构，完整还原了量产器件的真实装配关系，建模时优先考虑了PCB布局阶段的安装边界校验需求，所有外露结构的尺寸公差都按照常规SMD器件的标称公差带做了对应预留，能直接导入PCB设计软件做干涉检查，不用再额外核对器件规格书的安装尺寸。从实际应用场景来看，这类电感主要用在通讯终端、便携消费电子的电源管理回路里，承担DC-DC回路储能、高频噪声滤波、大电流回路扼流的作用，相比传统插件电感，它的贴装高度更低，能适配超薄设备的内部堆叠要求，底部的焊端结构做了加宽处理，过回流焊的时候熔融焊锡的爬锡面积更大，焊接后的抗机械冲击能力更强，能通过常规消费电子的跌落、振动可靠性测试。

　　建模过程中没有做多余的工艺简化，磁芯部分的上下两片屏蔽结构做了精准的对位，中间的绕线部分还原了三层平绕的实际排布，没有做理想化的整圈平滑处理，能清晰看到漆包线在绕制过程中自然形成的层间错位，出线端的弯折角度完全匹配量产时的引脚成型工艺，不会出现三维模型和实际样品引脚位置偏差导致的焊盘设计错误。磁芯的边缘做了微小的倒角处理，这是实际生产中磁芯压制烧结后必然存在的工艺特征，建模时保留这个细节，能让结构工程师在做整机堆叠时准确计算器件周边的安全间隙，避免因为模型做了理想化直角处理，导致实际组装时磁芯边缘和周边结构件发生刮蹭。

　　从功能特性上看，这款屏蔽式结构的电感，外围的闭合磁路能大幅降低漏磁，在高密度贴装的PCB上，不会对周边的敏感器件比如霍尔传感器、射频天线造成电磁干扰，绕线采用的是多股绞合漆包线？不对，看结构是单股粗漆包线绕制，能通过更大的直流电流，直流电阻更低，在大电流负载下的温升更小，适合给便携设备的大电流供电回路做储能使用。设计建模的时候，特意把磁芯和绕线之间的装配间隙做了还原，这个间隙在实际产品中是用来包裹绝缘胶带的，虽然胶带厚度很薄，但在做热仿真的时候，这个间隙的热阻参数会直接影响电感的温升仿真结果，保留这个细节能让热仿真的结果更贴近实际测试值。

　　安装边界方面，这款器件的贴装高度控制在极低水平，焊端的外延尺寸完全按照行业标准的焊盘设计规范做了对应，导入PCB设计时可以直接调用标准的SMD焊盘封装，不用额外调整焊盘尺寸。器件顶部的平面度做了控制，在做整机点胶固定的时候，顶部平面能和壳体的缓冲泡棉充分接触，不会出现局部应力集中导致的磁芯碎裂问题。绕线的出线端和底部焊端的连接位置做了精准定位，不会出现模型里引脚偏移导致的焊盘对位错误，对于做高速PCB设计的工程师来说，这个模型能直接用来提取寄生参数，评估电感在高频回路里的实际阻抗特性，比单纯的二维封装符号更有参考价值。

　　在做结构可靠性验证的时候，这个三维模型可以直接导入力学仿真软件，模拟器件在过回流焊时的热应力分布，评估磁芯和焊端之间的连接强度，也能模拟整机跌落时电感的受力情况，提前发现焊盘设计强度不足的问题。相比网上很多简化的电感模型，这个模型还原了所有影响装配和仿真的细节特征，没有为了减少模型面数做过度的特征删除，不管是用来做产品宣传渲染图，还是做实际的工程设计校验，都能满足使用要求。
