13.5x13.5规格H13贴片铝电解电容结构

　　在高密度通讯终端主板的布局设计中，板级空间的每一寸余量都直接决定了整机的堆叠厚度与功能集成度，这类13.5x13.5占位尺寸的立式贴片电解电容，是电源回路滤波、端口退耦场景里的常用选型，区别于传统直插电解电容需要预留引脚过孔、波峰焊治具空间的设计要求，表面贴装的结构形式可以完全适配回流焊工艺，在SMT产线中完成整板一次性焊接，不需要额外安排后焊工序，能有效压缩整机组装的流程周期。

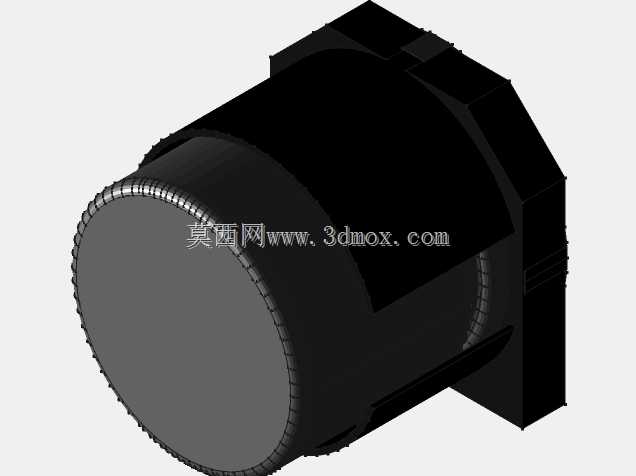

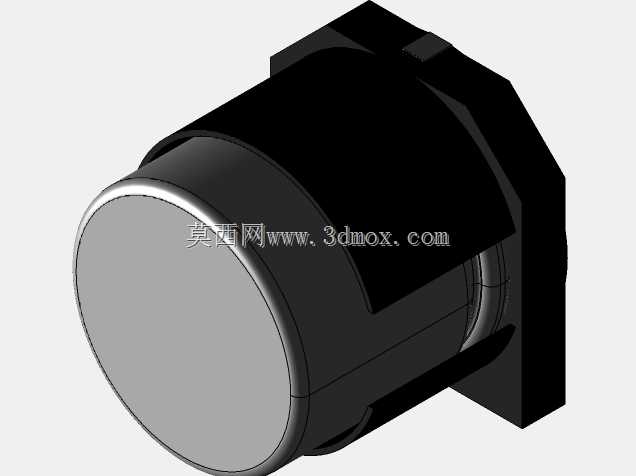

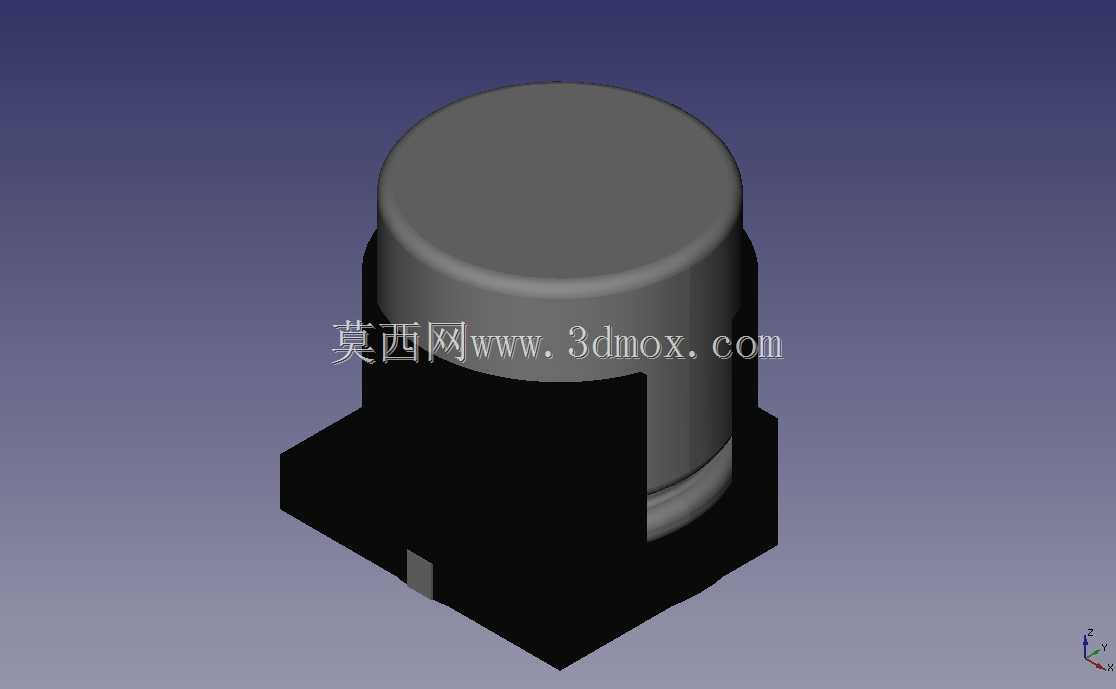

　　从实际安装边界来看，该电容的底座采用方形定位结构，13.5mm的边长尺寸刚好对应PCB焊盘的中心距设计要求，建模时特意保留了底座与圆柱本体的台阶差，这个结构细节是为了匹配贴片机吸嘴取料时的定位基准，同时在过回流焊的高温过程中，方形底座可以增大焊盘与元件的接触面积，避免电容因为熔融焊锡的表面张力出现偏移、立碑等焊接缺陷，圆柱本体的高度方向预留了与周边屏蔽罩、结构件的安全间隙，不会出现组装时元件顶壳的问题。

　　设计这类元件三维模型的时候，首先要对齐行业通用的焊盘封装规范，不能只做外观的曲面还原，要把安装面的两个焊端位置、底座的倒角细节都做精准还原，很多新手建模时容易忽略底座侧面的小缺口定位特征，这个特征是产线视觉检测时判断元件极性的关键标识，如果模型缺失这个特征，后续导出到PCB设计软件做DRC检查时，就会出现极性识别错误的问题，直接导致生产时元件贴反，造成整板电源短路的批量质量事故。

　　从功能特性上看，这类立式贴片电解电容相比同容量的陶瓷贴片电容，具备更大的容值余量，在通讯终端的电源输入端口，可以更好地滤除低频纹波，搭配板上的高频陶瓷电容组成完整的滤波回路，保证射频模块、基带芯片的供电稳定性，避免因为电源纹波过大出现通讯丢包、信号灵敏度下降的问题。模型的圆柱本体与底座的衔接处做了圆弧过渡处理，还原了实际元件的包封结构，这个位置的尺寸精度会直接影响整板做DFM分析时的干涉检查结果，如果把衔接处做成直角，就会误判与周边相邻元件的安全距离不足，导致布局阶段不必要的空间浪费。

　　在实际选型建模过程中，还要考虑不同厂商同规格电容的尺寸公差范围，模型的外形尺寸取行业通用的标称值，安装焊盘的尺寸按照IPC-SM-782表面贴装设计规范做了适配，不管是导入到结构软件做整机堆叠检查，还是导入到EDA软件做PCB封装匹配，都不需要再做额外的尺寸调整。很多结构工程师在做通讯终端主板堆叠时，容易忽略电解电容的高度公差，把元件与上壳的间隙卡得太死，这个模型在高度方向上标注了最大安装高度，能帮助设计人员提前预留足够的安全距离，避免试产时出现元件顶到外壳导致的装配不良。

　　另外，这类贴片电容的底座采用耐高温的工程塑料材质，建模时还原了底座与铝壳本体的材质分界面，在做整机热仿真分析时，可以准确设置不同部位的材料导热系数，模拟电容在满负载工作时的温升情况，避免因为电容长期工作在超温环境下出现寿命缩短、电解液漏液的问题。区别于小尺寸的0402、0603类贴片元件，这类大尺寸立式贴片电容的模型还要考虑焊盘的钢网开孔设计参考，底座下方的焊盘区域对应的钢网开孔比例，会直接影响焊接的良率，模型中保留的焊盘位置特征，可以直接给工艺工程师做钢网设计时提供尺寸参考，不需要再反复核对元件规格书的安装尺寸。
