六针迷你DIN圆形通讯接口插座结构

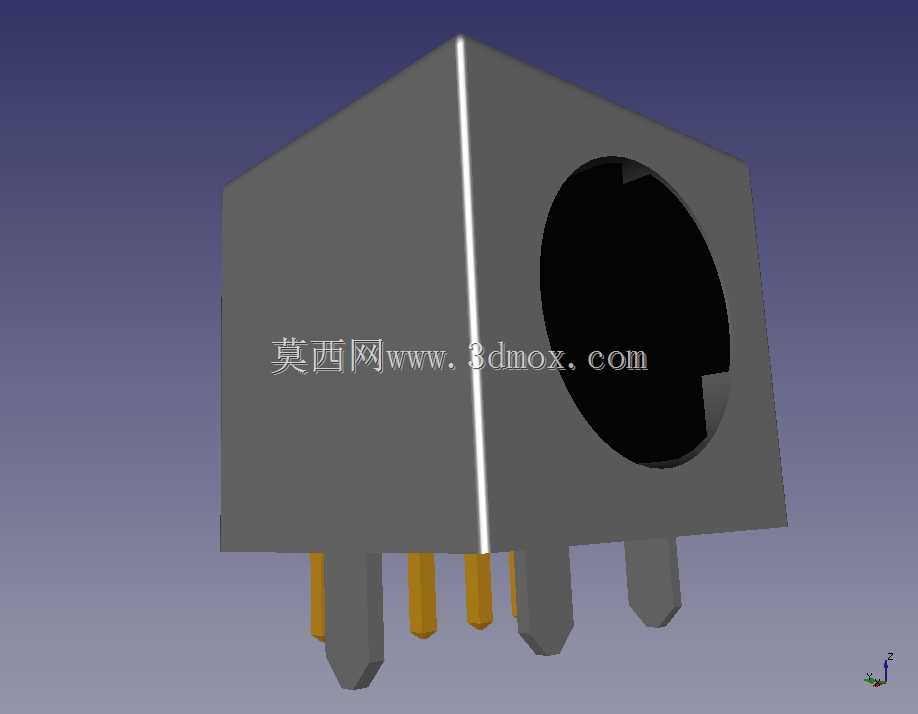

　　做消费类电子、工控人机交互板卡布线的工程师，对这类六针迷你DIN插座不会陌生，早年的PS2键鼠接口、部分老式工业手持终端的信号接口、早期数控设备的手轮信号接入端口，用的都是同规格的连接器，哪怕现在USB接口已经大面积普及，在不少抗干扰要求高、连接可靠性要求强的场景，这类圆形锁紧式的DIN插座依然有不可替代的应用空间。从结构设计来看，这款插座采用的是直插板载安装形式，主体绝缘基座采用耐温工程塑料模压成型，正面的圆形接口内腔做了定位防呆缺口，能避免公头插入时出现针脚错位、插反的问题，接口内部的六根接触插针采用镀金铜材，既保证信号传输的导通稳定性，也能提升反复插拔后的耐磨抗氧化能力，插针的排布遵循标准迷你DIN六针定义，

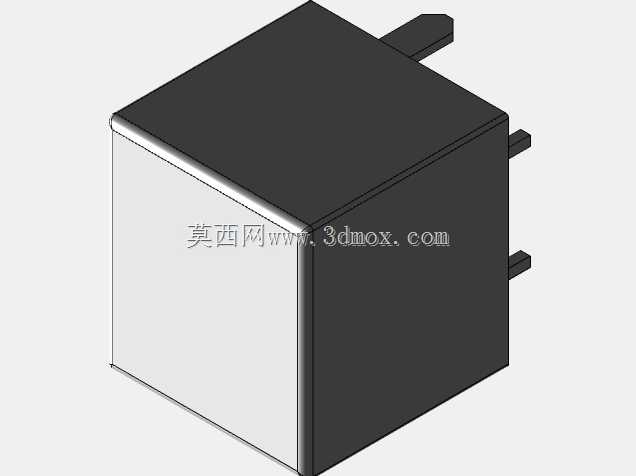

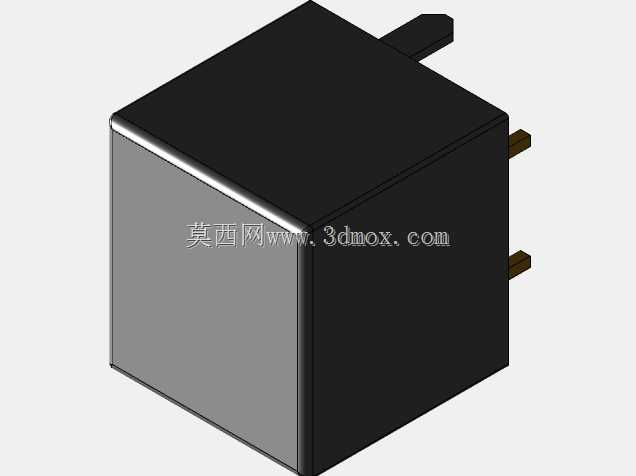

　　兼容通用PS2类公头的接线定义，不需要额外做针脚定义适配。设计时首先要考虑的是PCB布局的安装边界，这款插座的插针分为长短两类，长针为信号接触针，短针为壳体固定接地针，插脚间距遵循标准2.54mm网格布局，能直接适配常规万用板、量产PCB的孔位设计，焊接后基座底部与PCB板面预留0.3mm左右的间隙，避免波峰焊时焊锡溢入基座内部造成针脚短路。基座的外形为方块式结构，侧面没有多余的突出结构，在板卡堆叠布局时，相邻器件只要预留出基座本体的长宽尺寸边界，再额外留出公头插拔时的手部操作空间即可，不需要额外预留侧面的避让空间，对高密度布线的板卡非常友好。从实际使用场景出发，这类插座的插拔寿命通常在千次以上，接口内部的接触弹片设计有预紧力，

　　公头插入后能保持足够的接触压力，在有轻微振动的设备使用场景下，也不会出现接触不良、信号瞬断的问题，相比直插式的USB接口，这类圆形接口的插入导向性更好，盲插操作时不需要反复对准接口位置，顺着圆形导向腔推入即可完成连接，在设备后置接口、操作空间狭窄的安装位置，这个特性能大幅降低现场接线的操作难度。建模过程中需要特别注意几个尺寸公差的把控：首先是正面圆形接口的内径尺寸，要和标准公头的外径做间隙配合，公差控制在0.1mm以内，间隙过大会造成公头插入后晃动明显，接触可靠性下降，间隙过小则会出现公头插不到位、插拔阻力过大的问题；其次是插针的伸出长度，过长会造成焊接时插针顶到PCB背面的布线层，过短则会出现焊锡浸润不足、焊接强度不够的问题；

　　另外基座上的防呆缺口位置尺寸必须严格遵循标准规范，一旦缺口角度偏移，就会出现标准公头无法插入的问题。在结构强度设计上，基座的塑料壁厚控制在1.2mm以上，插针与塑料基座的结合位置做了倒扣结构，避免反复插拔时插针被外力带出基座，接地固定脚的宽度比信号插针更宽，焊接后能提供足够的固定强度，承受公头插拔时的侧向推力，不会出现插座从PCB上脱落的问题。这类接口除了用于传统的键鼠连接，现在很多老式设备的改造、专用工业外设的连接依然会选用该规格，主要是因为其连接可靠、抗干扰能力强，圆形金属外壳在接地后能起到很好的电磁屏蔽作用，避免外部电磁干扰影响内部信号的传输稳定性，在强电磁环境的工业现场，这个特性比无屏蔽的USB接口更有优势。建模时还原了所有的安装细节，包括插针的倒角、基座的脱模斜度、接口内部的限位台阶，不管是用于板卡布局的干涉检查，还是用于整机结构的接口位置避让验证，都能直接复用，不需要再额外做结构修正。
