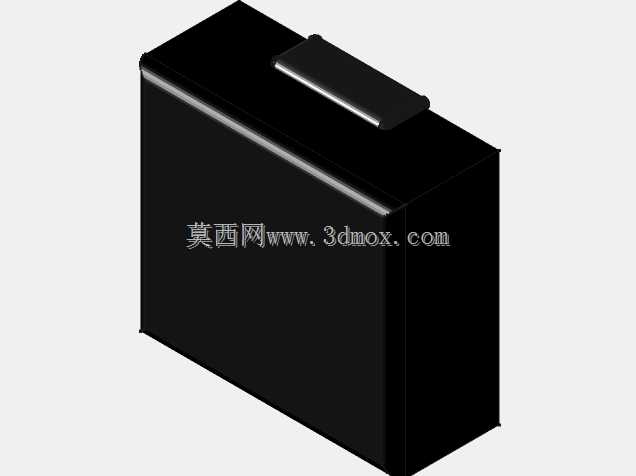

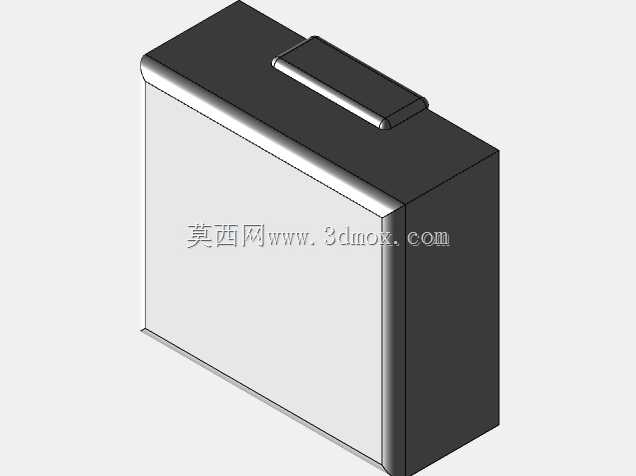

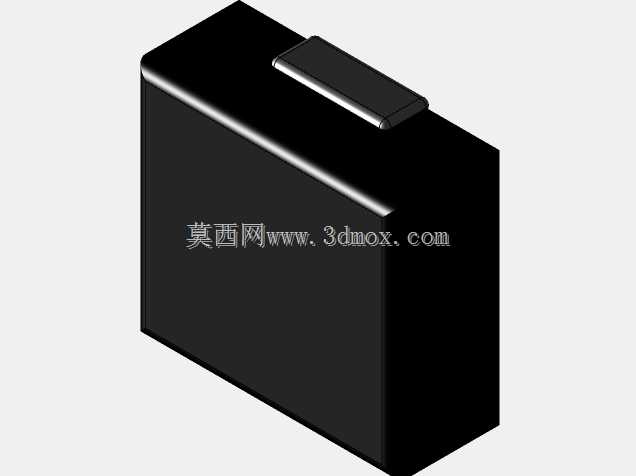

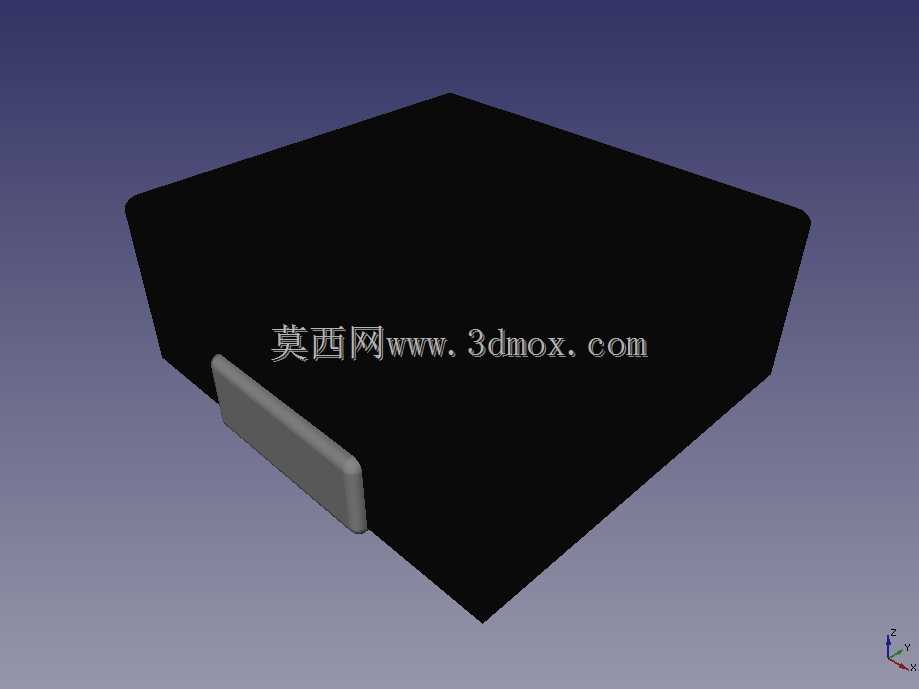

沃思WE-LHMI贴片电感三维结构设计

　　在消费类电子、通讯终端设备的PCB布局设计环节，贴片功率电感的选型与结构适配直接影响整机电源回路的稳定性与空间利用率，本次呈现的沃思WE-LHMI系列贴片电感三维模型，完全还原量产元件的真实结构特征，可直接导入各类PCB设计软件、结构装配环境中完成干涉检查与布局验证。从实际工程应用场景来看，这类小尺寸贴片电感广泛部署在智能手机、便携穿戴设备、小型通讯模块的DC-DC升压/降压回路中，承担储能、滤波、抑制纹波电流的核心作用，尤其在空间极度受限的高密度板卡设计中，元件的实际外形尺寸、焊盘位置公差、本体高度边界，都会直接影响后续SMT贴片的良率与整机结构的堆叠合理性。

　　从产品功能特性维度看，该款贴片电感采用屏蔽式结构设计，本体外部的磁性屏蔽壳体可有效降低电感工作时的漏磁，避免对周边敏感器件如射频天线、高精度传感器造成电磁干扰，这也是通讯类终端设备选型时优先考量的核心指标。区别于非屏蔽工字电感，该结构的磁路闭合度更高，相同电感量下可实现更小的直流电阻，在大电流负载工况下的温升表现更优，适配便携设备大电流快充回路、射频前端供电回路的使用需求。

　　设计思路层面，该模型严格遵循元件实际量产的公差规范构建，本体的塑封/磁封外壳边角做了符合生产工艺的圆角过渡，避免建模时出现直角锐边导致的装配干涉误判；底部的电极焊盘尺寸完全对应规格书的推荐焊盘设计参数，在进行PCB封装匹配时可直接提取模型的焊盘轮廓生成封装，无需反复核对二维规格书的尺寸标注，大幅缩短结构选型阶段的验证周期。模型本体的标识区域也预留了丝印位置，在进行整机BOM可视化装配时，可直接通过模型识别元件型号，避免生产阶段的错料问题。

　　外形尺寸与安装边界方面，该款电感的三维尺寸为4.45mm×4.06mm×1.8mm，属于小尺寸薄型化功率电感范畴，1.8mm的本体高度可适配终端设备内部0.2mm的安全装配间隙要求，即整机堆叠时元件上方距离结构件内表面的最小安全距离可控制在0.2mm，不会出现组装顶壳的问题。模型构建时严格区分了本体与电极的不同材质特征，在进行热仿真分析时，可直接赋予不同材质的热导率参数，模拟电感满负载工作时的温升分布，为板卡的热设计提供准确的模型支撑。

　　在实际结构选型过程中，很多工程师容易忽略元件本体的拔模斜度、边角圆角对装配的影响，直接按照二维规格书的公称尺寸搭建简化方块模型，导致试产阶段出现元件与周边屏蔽罩、相邻电容电阻的干涉问题，该三维模型完全还原了量产元件的真实外形特征，包括外壳的微小拔模角度、电极的镀层厚度特征、本体与电极的衔接台阶，可在设计阶段就完成全维度的干涉检查，减少后续打样改板的次数。对于通讯类设备的射频回路设计而言，电感的实际安装位置与周边走线的间距会直接影响回路的Q值，精准的三维模型可帮助工程师在布局阶段就准确评估元件与射频走线的空间距离，优化回路的电磁兼容性能。

　　此外，该模型的结构细节也覆盖了SMT生产环节的工艺需求，底部电极的可焊面平整度、电极与本体的高度差都完全还原真实元件状态，在进行钢网开孔设计验证时，可结合模型的电极尺寸优化钢网开孔的面积与形状，提升SMT贴片时的焊点可靠性，减少虚焊、立碑等工艺不良。在便携设备的跌落仿真分析中，准确的元件模型也可帮助工程师模拟板卡受冲击时电感的受力状态，评估焊点的抗冲击能力，提前优化元件的布局位置与固定方式，提升整机的可靠性表现。
