伯恩斯5028屏蔽SMD功率电感器三维结构

项目分类:变压器/电感器 发布时间:2022-07-30 ID:690948
  • 伯恩斯5028屏蔽SMD功率电感器三维结构
  • 伯恩斯5028屏蔽SMD功率电感器三维结构
  • 伯恩斯5028屏蔽SMD功率电感器三维结构
  • 伯恩斯5028屏蔽SMD功率电感器三维结构

  在消费类通讯终端、便携工控板卡、低压直流供电模块的PCB布局阶段,选型贴片功率电感时,屏蔽型结构的磁路闭合特性往往是优先考量的点,伯恩斯5028这款屏蔽SMD功率电感的三维结构,完全贴合量产SMT制程的安装要求,建模时还原了其本体与焊端的所有装配边界。从实际应用场景来看,这类电感常出现在手机电源管理回路、便携穿戴设备的DC-DC转换单元、小型通讯模块的滤波支路中,工作时需要承载数安培的直流电流,同时要避免自身漏磁干扰周边的射频走线、敏感器件,因此屏蔽式的磁芯结构是核心设计点。

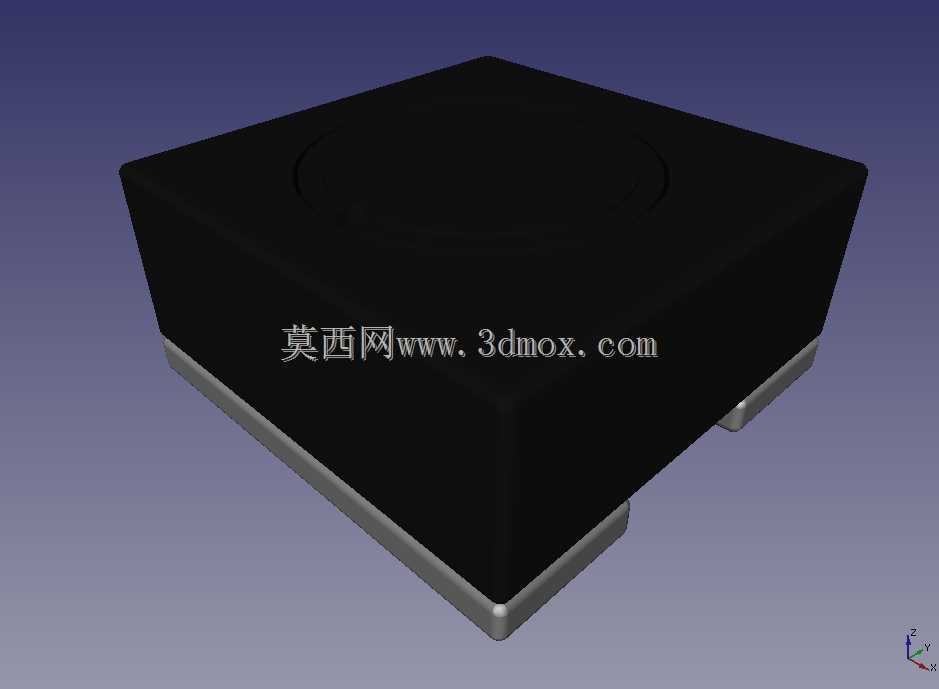

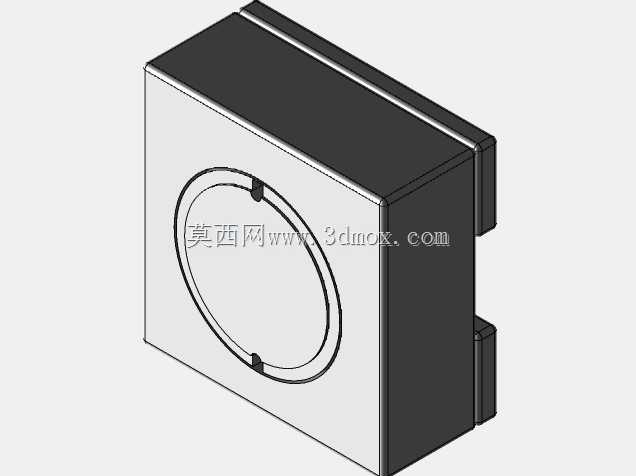

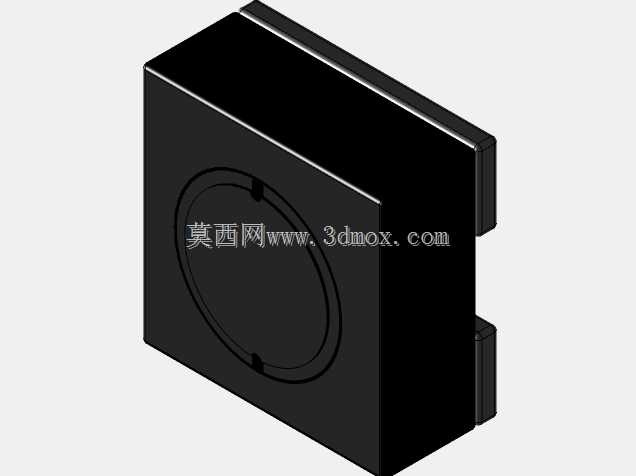

  建模过程中首先还原的是其方形屏蔽磁罩的外形,整体为带微小脱模斜度的立方体结构,顶部做了内凹的环形工艺槽,这是磁芯压制烧结过程中留下的工艺特征,实际量产中该结构不会影响装配,反而能缓解磁材烧结时的内应力,降低批量生产的开裂不良率。磁罩底部的边缘做了微小的倒角处理,避免SMT贴装时吸嘴取件出现滑料,同时也能减少回流焊过程中焊锡飞溅粘附到磁体侧壁的概率。本体底部的两个焊端为镀锡金属材质,沿磁体底部两侧对称分布,焊端的高度略高于磁体底面的支撑边,这样设计的目的是让回流焊时熔融的焊锡能充分浸润焊端整个贴合面,同时形成可靠的焊点弯月面,避免虚焊、立碑等SMT常见不良。

  从功能特性对应的结构设计来看,这款电感的屏蔽磁罩将内部绕线线圈完全包裹,仅留出焊端与外部电路连接,磁路闭合后漏磁量比开敞式功率电感低70%以上,在高密度贴装的通讯类PCB上,相邻器件间距可以压缩到0.5mm以内,不会因为电感漏磁导致周边的霍尔传感器、射频天线出现工作异常。内部线圈采用扁平漆包线绕制,相比圆线绕制的同规格电感,扁平线的槽满率更高,相同封装尺寸下直流电阻更低,大电流工作时的温升更小,适合长时间满载工作的供电回路。建模时特意还原了磁体与焊端的配合间隙,这个间隙在实际产品中填充有耐高温的环氧树脂胶,用来固定内部线圈与磁罩的相对位置,避免设备跌落、振动时线圈移位出现电感量偏移。

  安装边界方面,这款电感的封装命名对应其长宽尺寸基准,本体长宽均为5mm级,总高度2.8mm,焊端的外伸尺寸控制在0.3mm以内,PCB封装设计时焊盘尺寸需要比焊端实际长宽各大0.2mm,保证焊锡有足够的浸润空间,同时焊盘内侧不能超出磁体的投影范围,避免焊锡爬到磁体侧壁影响贴装精度。建模时还原了磁体表面的哑光磨砂质感,这是铁氧体磁材烧结后的自然表面状态,没有额外的喷涂涂层,避免涂层在回流焊高温下出现挥发物污染PCB板面。在做整机结构堆叠时,电感本体上方的避让距离只需要预留0.2mm即可,因为其顶部为平整的磁罩平面,没有凸起的结构,不会和上方的屏蔽罩、结构件产生干涉。

  从电路匹配的角度来说,这款电感的磁芯材质为高饱和磁通密度的锰锌铁氧体,在直流电流叠加到额定值时,电感量衰减不超过30%,能够保证DC-DC回路在重载输出时依然保持稳定的工作状态,不会因为电感量骤降导致回路振荡、输出纹波超标。建模时没有省略磁罩与底部磁芯的结合缝,这个结合缝在实际产品中是磁路的预留气隙,用来调整电感的饱和电流特性,气隙的大小直接决定了电感的直流偏置特性,建模时还原的缝隙宽度与量产产品保持一致,能够帮助结构工程师在做PCB热仿真时,准确评估电感工作时的热量传导路径——电感工作时的线圈热量一部分通过焊端传导到PCB铜箔散热,另一部分通过磁罩表面辐射到周边空气,缝隙处的热阻参数也能在仿真中准确赋值,提升热仿真结果的可信度。

  在做SMT产线的吸嘴选型仿真时,这个三维模型的顶部平面度还原也能提供准确的参考,其顶部的环形内凹槽直径不超过3mm,选用直径4mm的标准SMT吸嘴就可以完全覆盖顶部平面,取件时不会因为凹槽存在导致漏气、取件失败。焊端的表面平整度也在建模中做了还原,焊端表面为镀锡哑光层,没有凸起的毛刺,贴装时的压力控制在1N到3N之间就可以保证焊端与锡膏充分接触,不会压坏磁体结构。对于通讯类产品的结构设计人员来说,这个模型的所有装配尺寸都和量产实物一致,在堆叠设计阶段直接调用就可以完成布局校验,不需要反复对照规格书核对安装空间,能大幅缩短前期选型评估的周期。
