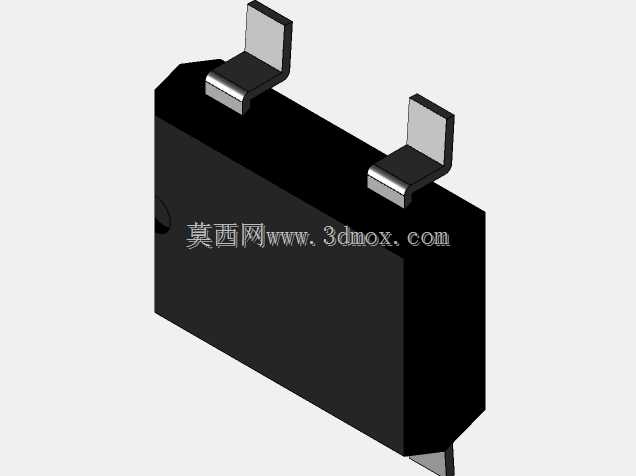

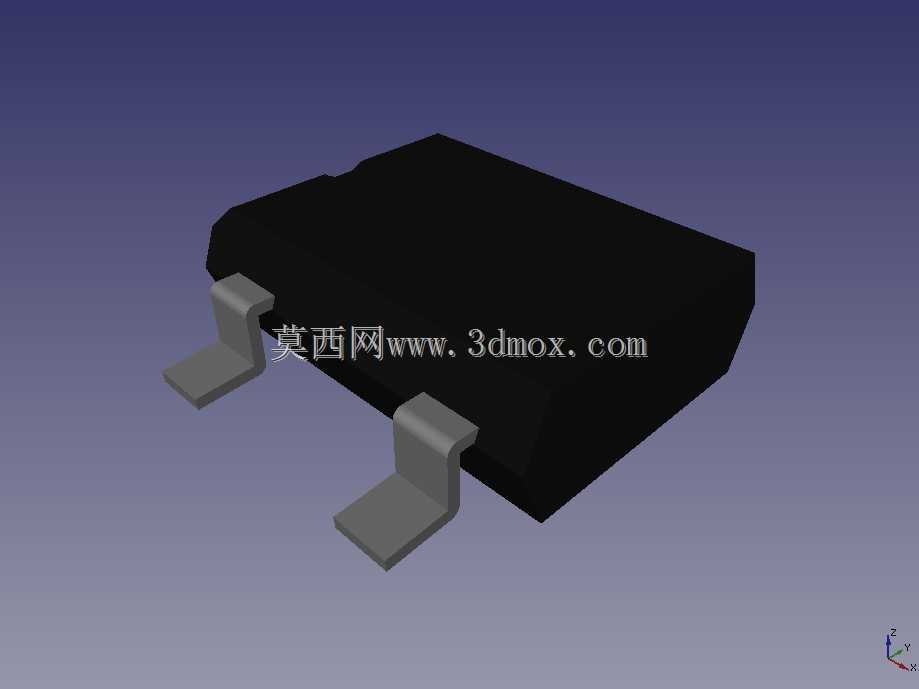

SDIP-4封装贴片电子元器件三维结构

　　在通讯终端设备的主板布局设计中，这类SDIP-4封装的贴片元件是板级电路集成里极为常见的基础连接载体，日常接触的便携通讯设备、小型信号传输模组、手持数据采集终端的PCB板上，都能见到这类四引脚贴片封装器件的应用场景。不同于传统直插式封装需要在PCB上预留贯穿式安装孔，这款SDIP-4结构采用表贴式引脚设计，两个成型弯折的引脚分别从封装本体两侧延伸而出，引脚末端做了平整的贴装接触面，能够直接通过回流焊工艺固定在PCB表层的焊盘上，省去了波峰焊工序中引脚剪脚、通孔清理的步骤，十分适配当下通讯设备主板高密度贴装的生产需求。从结构设计的逻辑来看，封装本体采用了带倒角的长方体塑封结构，本体边缘做了微小的斜切处理，

　　一方面是在注塑脱模阶段能够减少模腔对塑封体的剐蹭，降低生产过程中的本体开裂不良率，另一方面斜切的边缘也能在SMT贴装过程中给视觉定位相机提供清晰的轮廓识别特征，避免贴装偏移导致的引脚虚焊问题。引脚的弯折成型尺寸经过了严格的公差匹配，引脚伸出本体的长度、弯折后的站立高度、贴装面的平面度都对应标准贴装焊盘的设计规范，在实际板级布局时，不需要额外预留过大的元件间距，按照标准SMD布局间距预留0.5mm的安全间隙即可满足生产、检修的操作空间。在实际设备应用中，这类四引脚贴片封装常用来承载小功率信号处理芯片、ESD防护器件、小型逻辑门电路，在通讯设备的信号输入端口、电源输入回路中承担信号传输、电路防护、逻辑转换的功能，因为引脚数量少、

　　封装体积紧凑，在空间受限的便携通讯设备内部，能够灵活布置在主板的边角区域，填补大尺寸元件无法覆盖的布局空位。设计这类三维结构时，首先要还原塑封本体的实际脱模斜度，不能将本体建造成完全垂直的直角长方体，否则在后续做装配干涉检查时，会忽略塑封体实际生产中存在的微小斜度，导致贴装时和相邻的屏蔽罩、taller元件出现结构干涉。其次引脚的弯折弧度需要完全匹配实际冲压成型的工艺特征，引脚和本体衔接的位置不能做成直角硬连接，要保留冲压弯折过程中自然形成的圆弧过渡，这个细节不仅影响三维模型的写实度，更会直接影响后续做PCB焊盘设计时的钢网开孔尺寸计算——如果引脚衔接处的模型尺寸偏差过大，钢网开孔的锡膏印刷量就会出现偏差，

　　生产中容易出现引脚爬锡过高、连锡短路的问题。安装边界方面，这款SDIP-4结构的本体高度控制在常规小功率贴片元件的标准高度区间内，贴装后元件最高点距离PCB板面的高度不会超过2mm，能够适配通讯设备内部超薄屏蔽罩的安装要求，不需要在屏蔽罩对应位置冲压避让凸包，减少了屏蔽罩的加工工序成本。引脚的贴装面宽度和长度对应标准焊盘的尺寸设计，焊盘长度比引脚贴装面长0.3mm，宽度比引脚宽0.2mm，既能够保证回流焊时锡膏的浸润爬锡空间，也不会因为焊盘过大导致元件在熔融锡膏的表面张力作用下出现偏移。在做整机结构的堆叠设计时，这类元件可以布置在板对板连接器的侧边、按键FPC的出线区域旁，因为本体没有突出的结构件，不会和柔性排线的弯折区域产生干涉，也不会在设备跌落测试时因为应力集中导致引脚脱焊。不同于大引脚间距的功率类封装，这款SDIP-4的引脚间距属于小间距表贴范畴，在建模时需要严格保证两个引脚的中心距公差，偏差控制在0.05mm以内，否则在做DRC设计规则检查时，会出现焊盘间距不符合生产工艺能力的误报，影响PCB设计的评审效率。另外塑封本体的顶部平面做了微小的粗糙度特征还原，对应实际塑封工艺形成的哑光表面，在做产品内部结构的渲染验证时，能够更真实地模拟元件在主板上的实际视觉效果，方便结构工程师提前确认整机内部元件布局的视觉合理性，避免样机打样阶段才发现元件布局杂乱、标识位置被遮挡的问题。
