金属板弯折成型管道固定钢支架结构

　　这类钣金一体成型的钢质支架，在民用给排水、工业流体输送、暖通管线布设场景中应用十分广泛，主要承担小口径硬质管道的侧向与垂向固定作用，避免管线在流体冲击、设备振动、长期自重作用下出现移位、接口松脱甚至变形开裂的问题。不同于传统铸造或焊接拼接的管支架，该构件采用整块金属板经冲压、弯折工艺一体成型，没有额外的焊接接缝，整体结构一致性更好，批量生产时的尺寸公差更容易控制，长期受振环境下也不会出现焊缝开裂的失效问题。

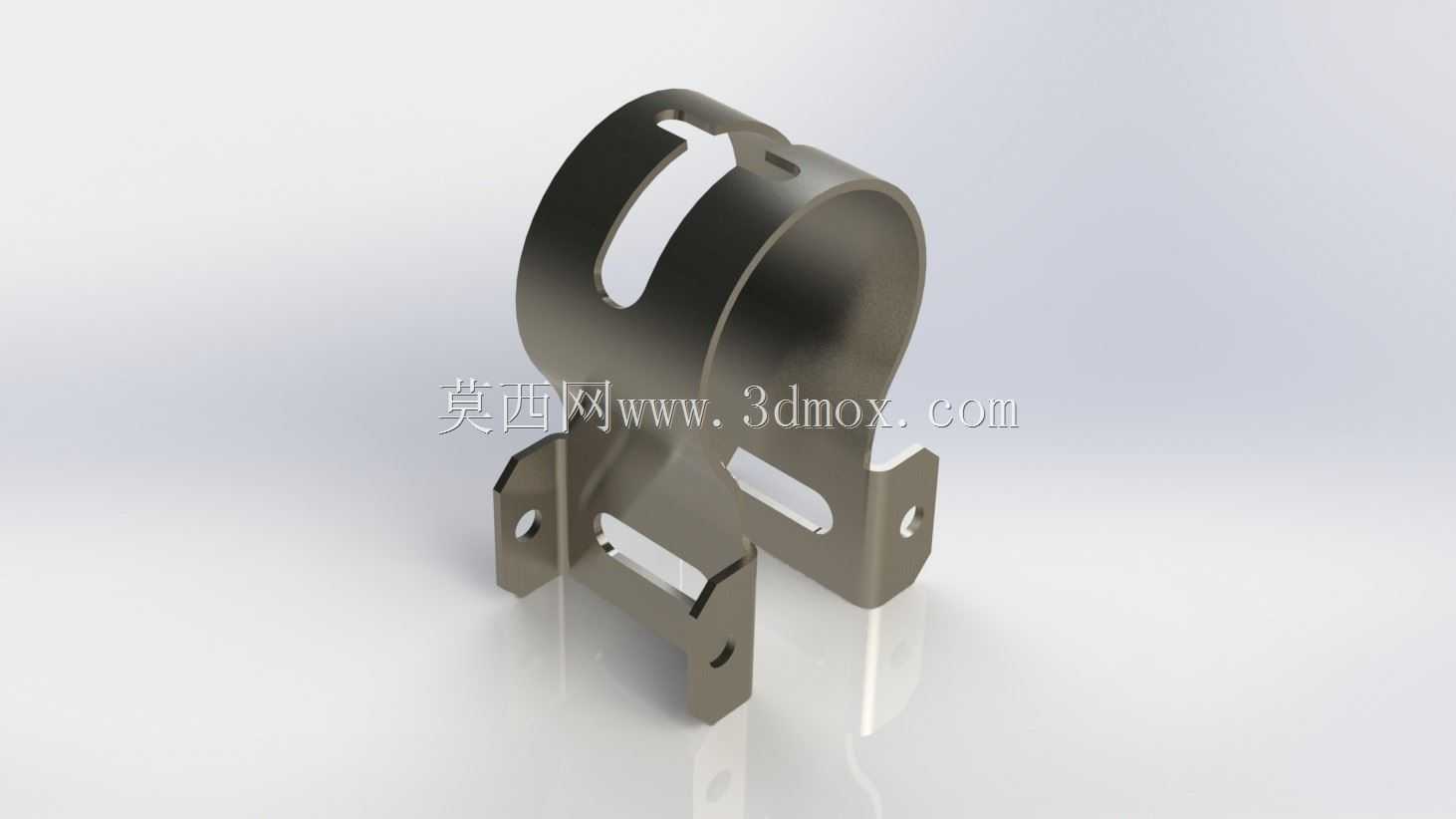

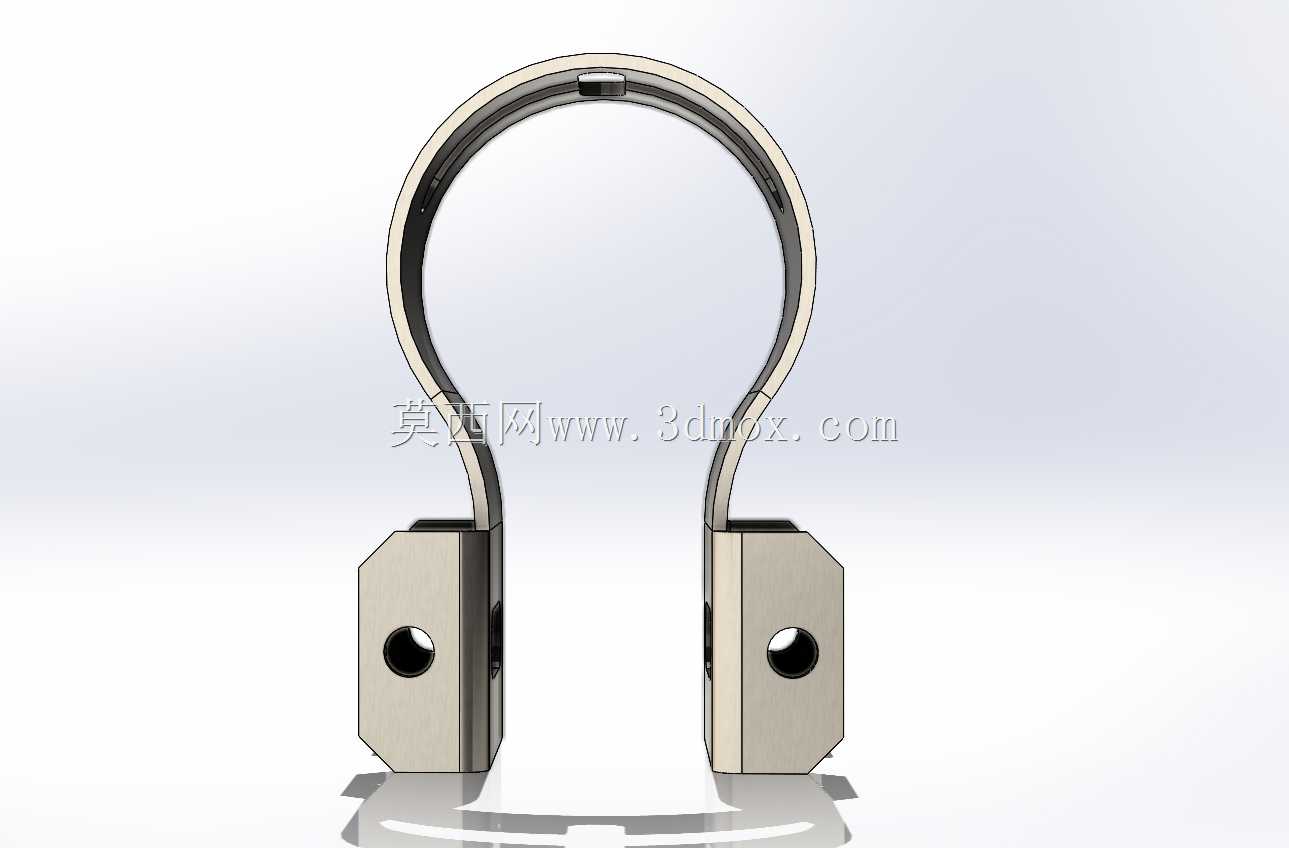

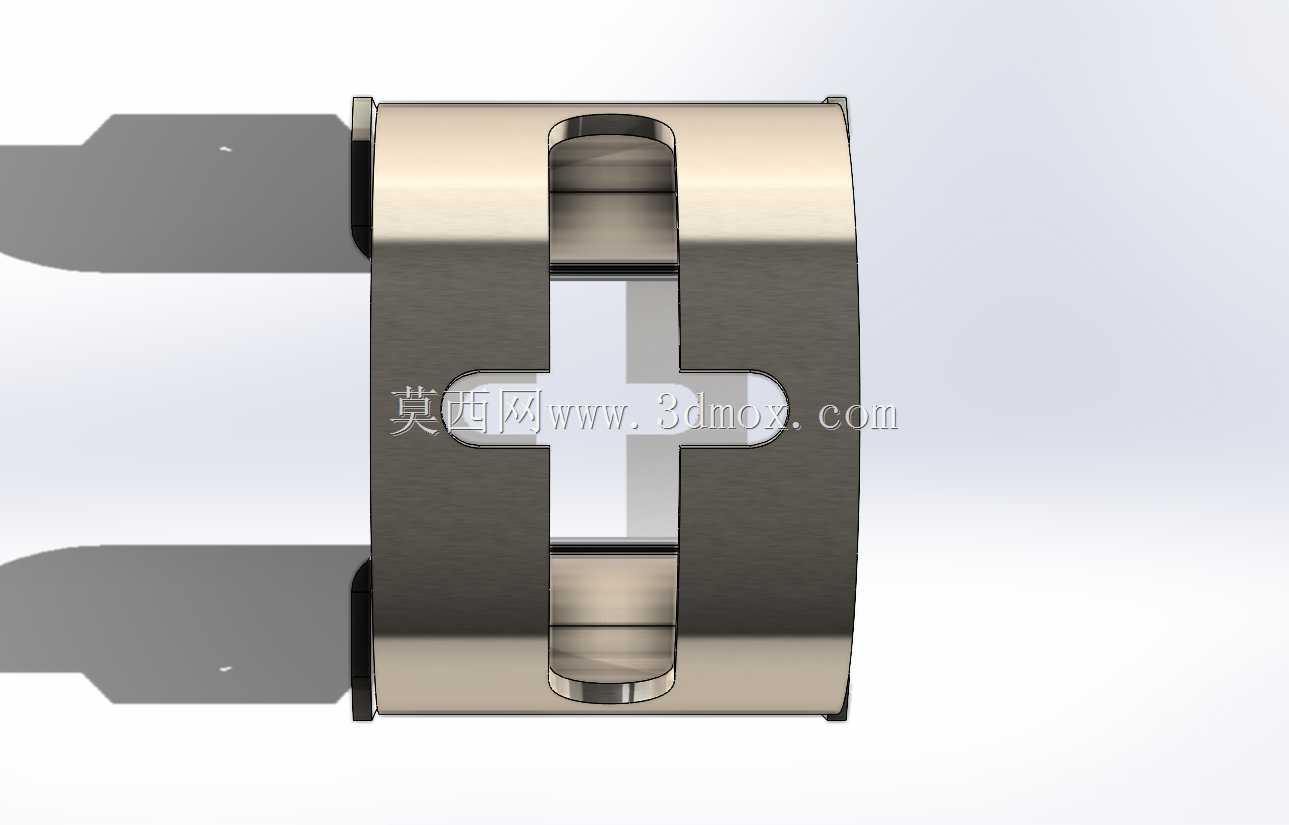

　　从结构设计逻辑来看，支架上部采用半环抱式的圆弧腔体结构，腔体开口处预留了弹性形变余量，安装时可以借助金属本身的弹性形变卡入对应外径的管道，不需要完全拆分构件就能完成初步定位，能有效提升现场装配的效率。圆弧腔体的边缘做了向内的翻边处理，一方面可以提升腔体部分的结构刚度，避免长期箍紧管道时边缘出现向外张开的塑性变形，另一方面翻边形成的圆滑接触面不会划伤管道外壁，对于PVC、薄壁铜管这类外壁易损伤的管线也十分友好。

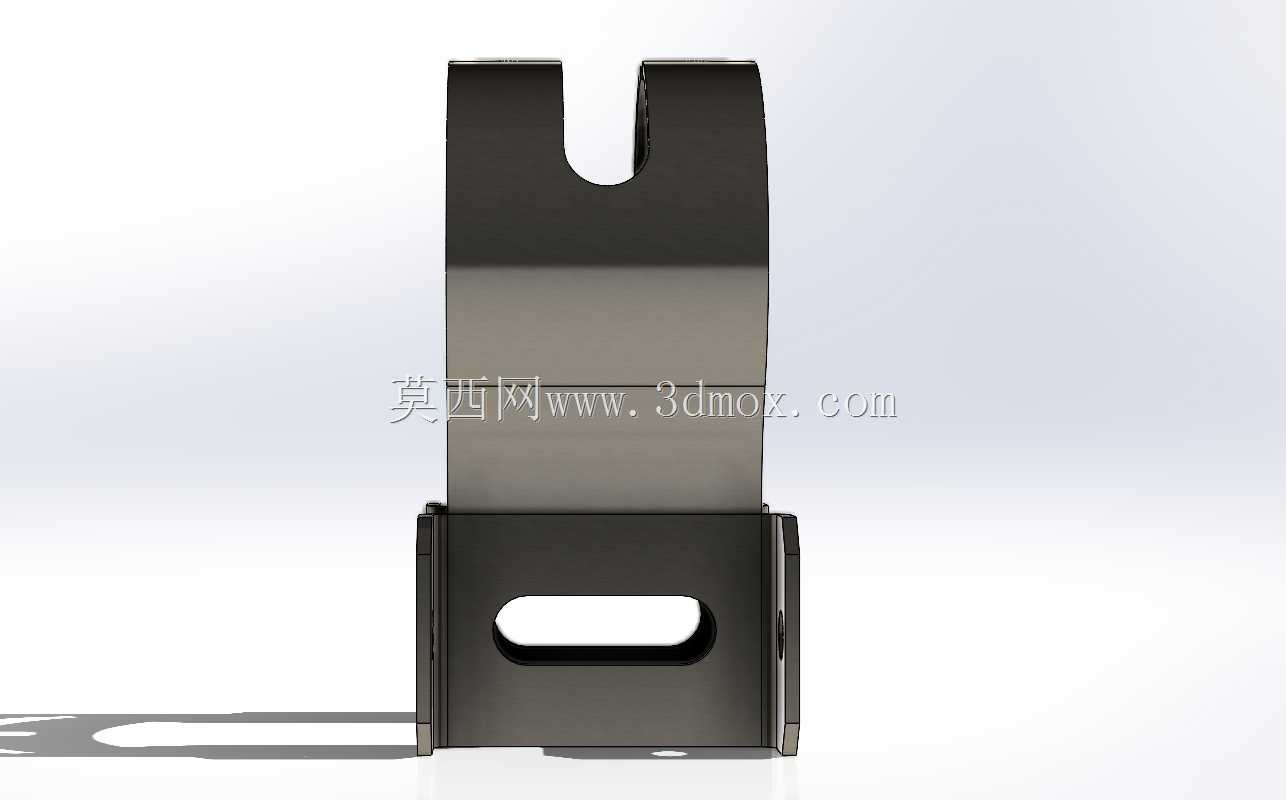

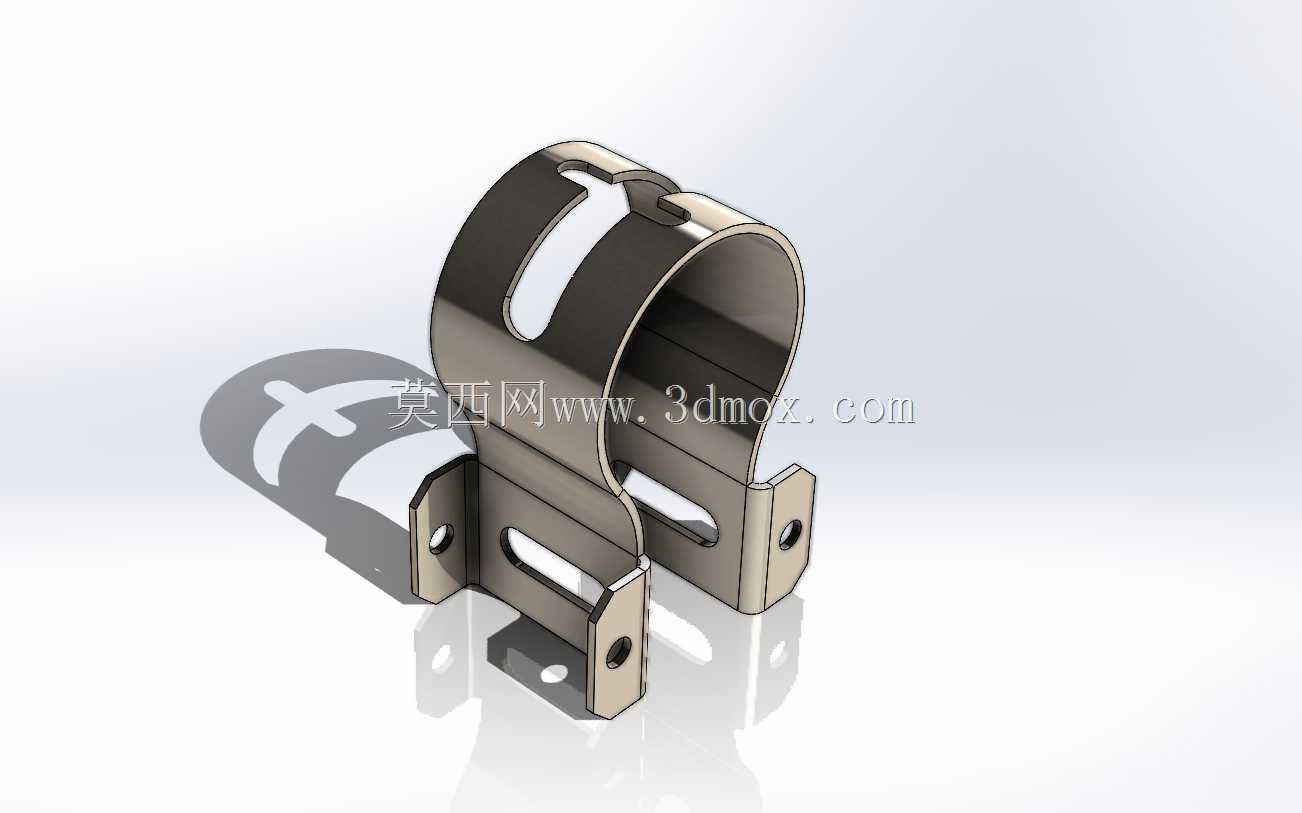

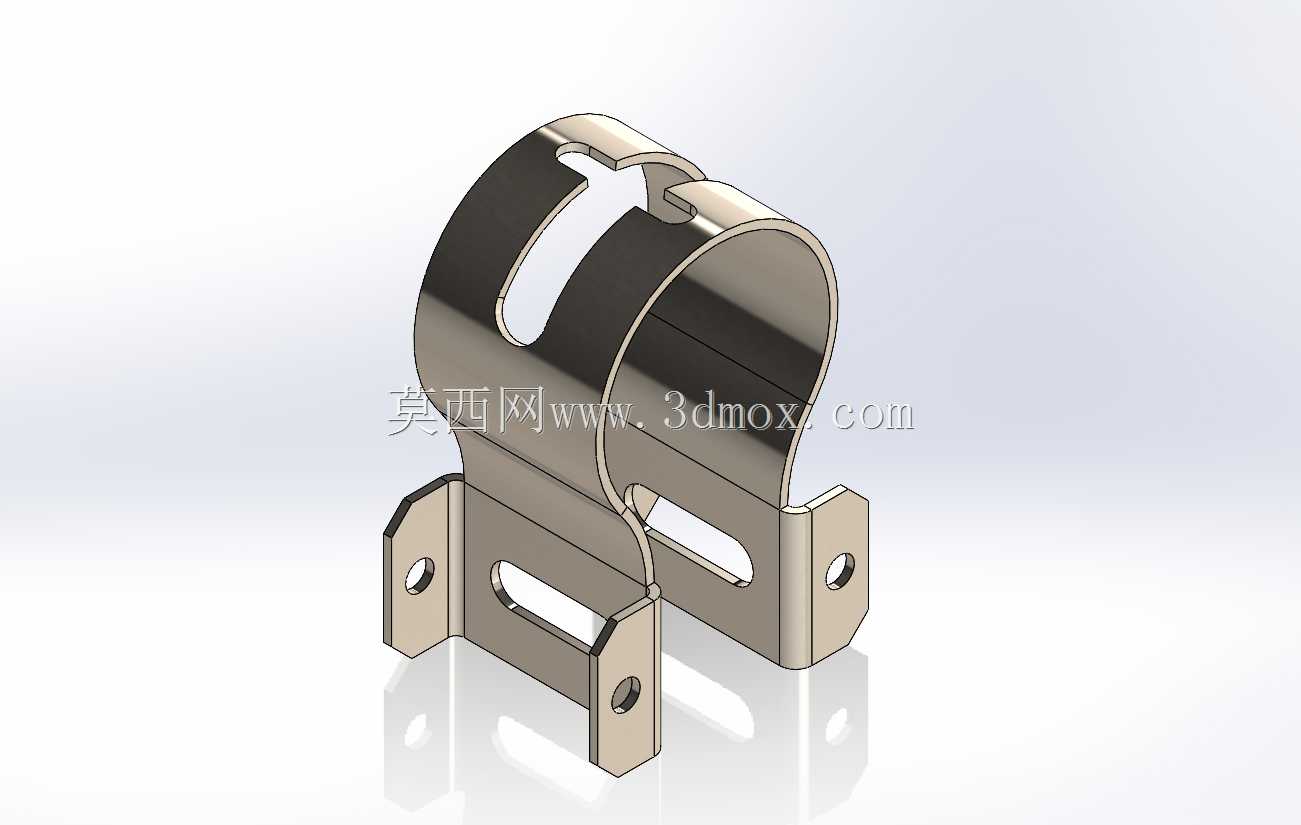

　　支架下部延伸出两个对称的安装支耳，支耳上预留了标准的圆形安装孔位，安装时可以通过膨胀螺栓、自攻螺丝或者机牙螺丝将支架固定在墙面、设备机架、管线桥架的基准面上，两个支耳的跨距经过合理设计，固定后支架的抗扭转能力足够，即使管道存在沿轴向的窜动趋势，也不会带动支架出现偏转。支耳与上部环抱腔体之间的过渡位置做了加强弯折筋设计，不需要额外增加板材厚度就能大幅提升该位置的抗弯强度，避免管道垂向载荷过大时支耳与主体连接位置出现断裂。

　　在安装边界的适配性上，该支架的环抱腔体内径匹配常规小口径输送管道的外径规格，安装支耳的孔位间距符合通用管线安装的孔位标准，不需要现场重新打孔就能适配多数常规安装基面。支架整体的外轮廓没有尖锐的外凸棱角，所有外露边缘都做了去毛刺处理，现场安装作业时不会划伤施工人员，也不会对周边的其他管线造成割损。考虑到不同使用场景的防腐需求，这类支架出厂时可根据应用环境选择电镀锌、热浸锌或者喷塑的表面处理方式，普通室内干燥环境采用电镀锌处理即可满足防腐要求，户外或者潮湿腐蚀环境则可以选择热浸锌处理，延长构件的使用寿命。

　　不同于需要多零件组装的管夹结构，该一体支架的零件数量仅为1件，现场安装时不需要额外配套螺栓来拼接支架本体，只需要完成支架与基面、支架与管道的固定即可，大幅减少了现场物料管理的成本，也避免了小零件遗漏导致的安装停滞。在管线排布密集的狭小空间内，这种紧凑结构的支架占用的安装空间更小，不会与周边其他管线、构件产生安装干涉，尤其适合弱电井、设备内部管线槽这类空间局促的布设场景。从受力角度分析，该支架的载荷传递路径十分顺畅，管道的垂向载荷通过环抱腔体直接传递到两侧的安装支耳，再通过固定螺栓传递到安装基面，没有多余的载荷转折环节，长期承载时的应力分布均匀，不会出现局部应力集中导致的结构失效。
