炼油厂Thermopac热法处理成套装置

　　在中小型废矿物油再生、基础油提纯的现场作业场景中，这类热法处理成套装置是核心工艺载体，区别于大型炼化厂的超大规模连续生产单元，这套装置更适配分散式废油回收站点、小型油品加工企业的产能需求，单套机组可覆盖日处理数吨至十余吨的废油处理量级，无需搭建超大规模的管廊与配套公用工程，落地部署的灵活性更强。从设备实际用途来看，这套装置核心承担废油进料后的加热蒸馏、组分分离工序，通过精准控温让废油中不同沸点的烃类组分依次馏出，脱除油液中的胶质、沥青质、机械杂质与氧化变质组分，最终产出符合回用标准的基础油组分，整套机组集成了加热单元、传动泵送单元、换热管路单元与主体反应罐体，无需用户额外零散采购核心工艺部件，现场仅需对接进料、出料管线与供电、

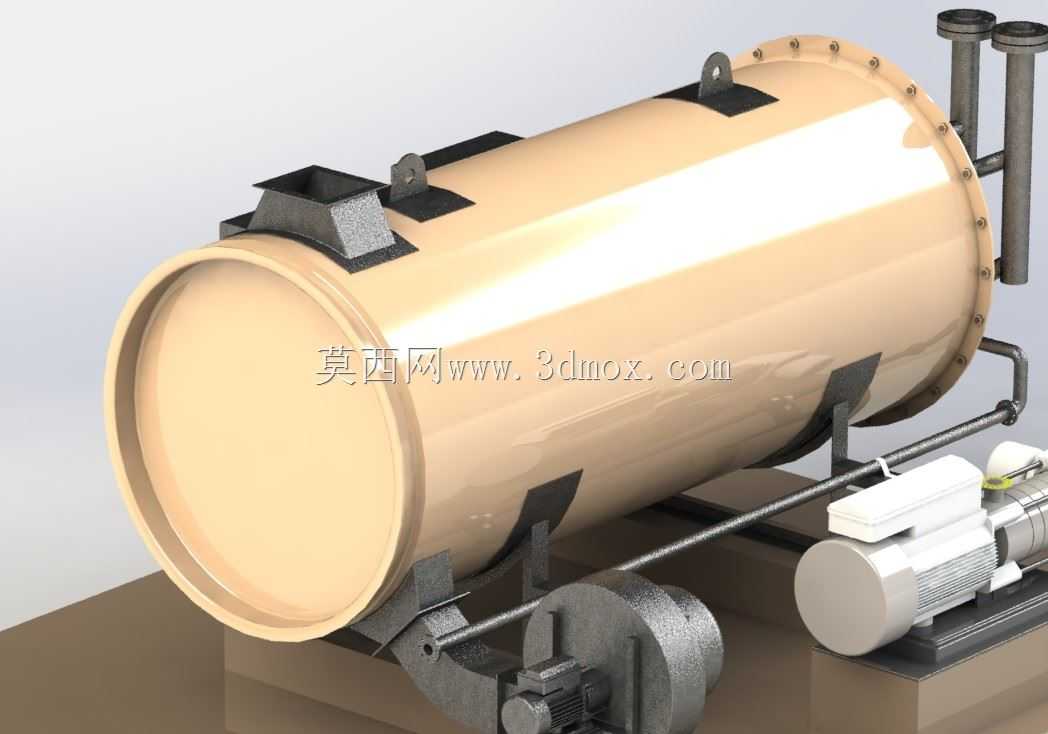

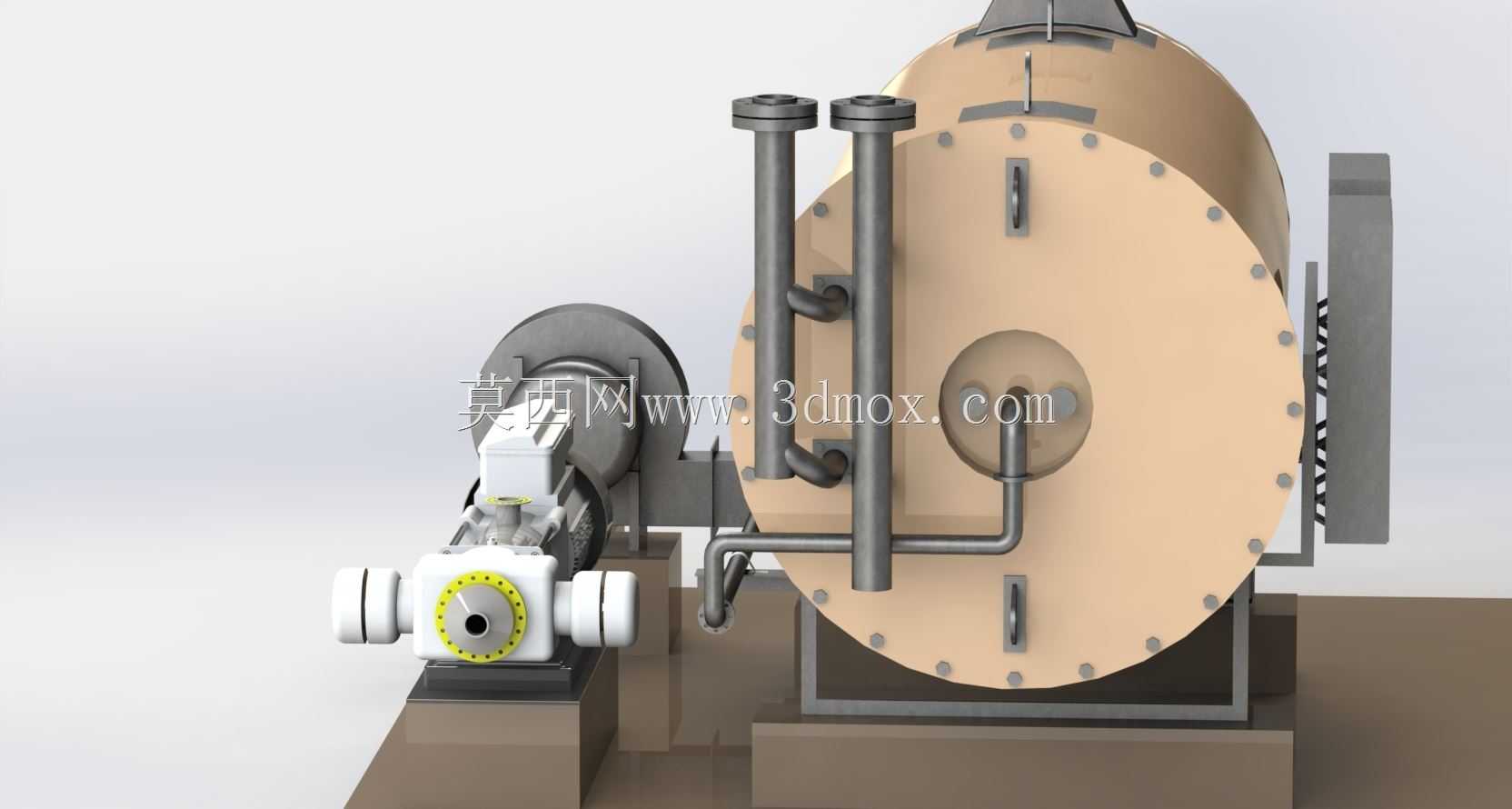

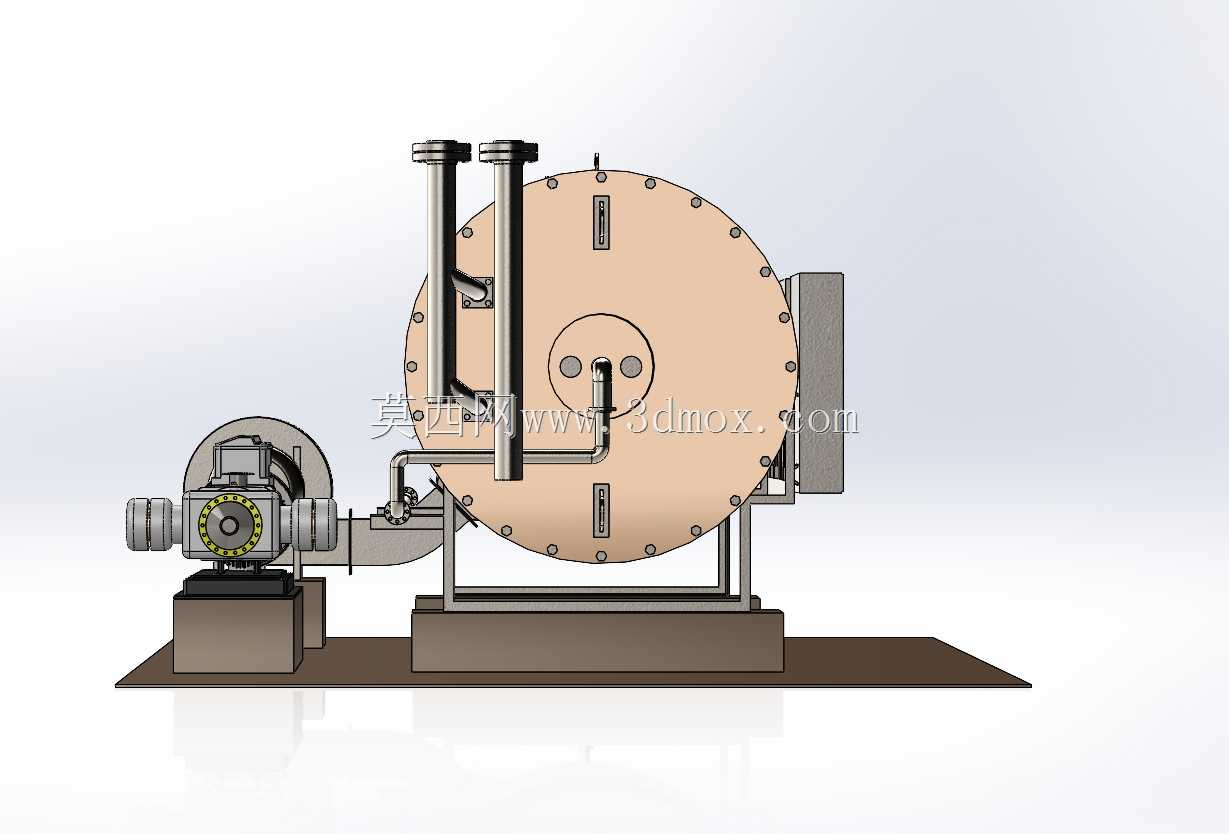

　　辅助燃料接口即可完成投用准备。从功能特性层面拆解，主体卧式罐体采用承压结构设计，筒身与端盖通过圆周均布的螺栓紧固件实现密封连接，端盖上预留的多组管路接口分别对应测温测压元件安装、馏分油气导出、不凝气排放、检修清理通道，不同管径的管路沿罐体端盖外侧排布，通过弯管结构对接下方的泵送与换热组件，避免管路应力集中在罐体接口位置，降低长期热胀冷缩带来的焊缝开裂风险。配套的泵送单元采用联轴器直连传动结构，泵体两端设置轴承支撑座，端盖处的密封结构适配高温油液的输送工况，避免高温介质泄漏引发安全隐患，泵组与罐体之间设置独立的安装基座，通过地脚螺栓与地面基础固定，减少设备运行时的振动传递，降低管路接口的疲劳载荷。设计思路上，

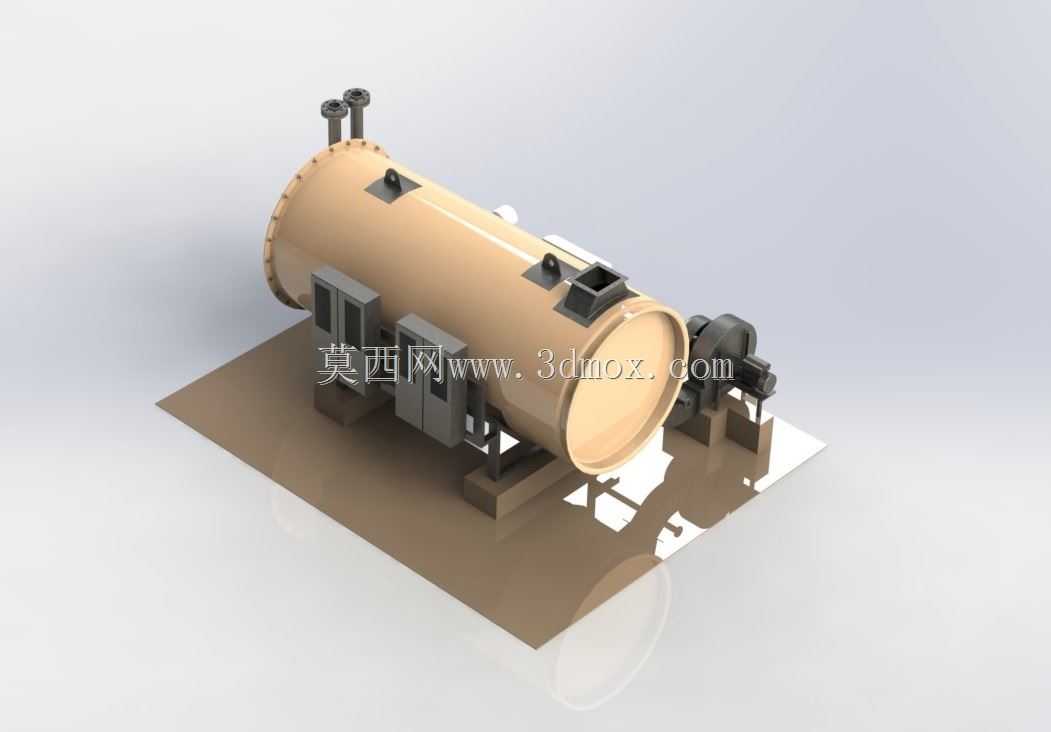

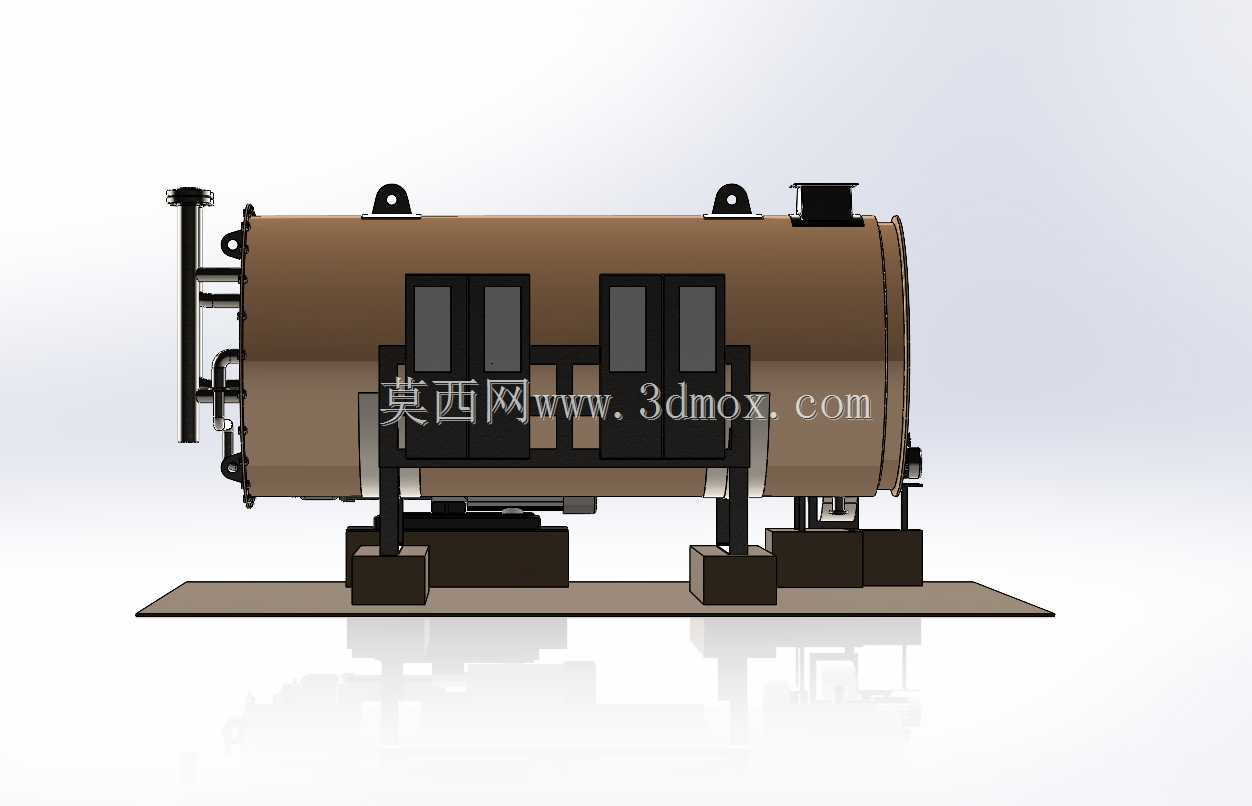

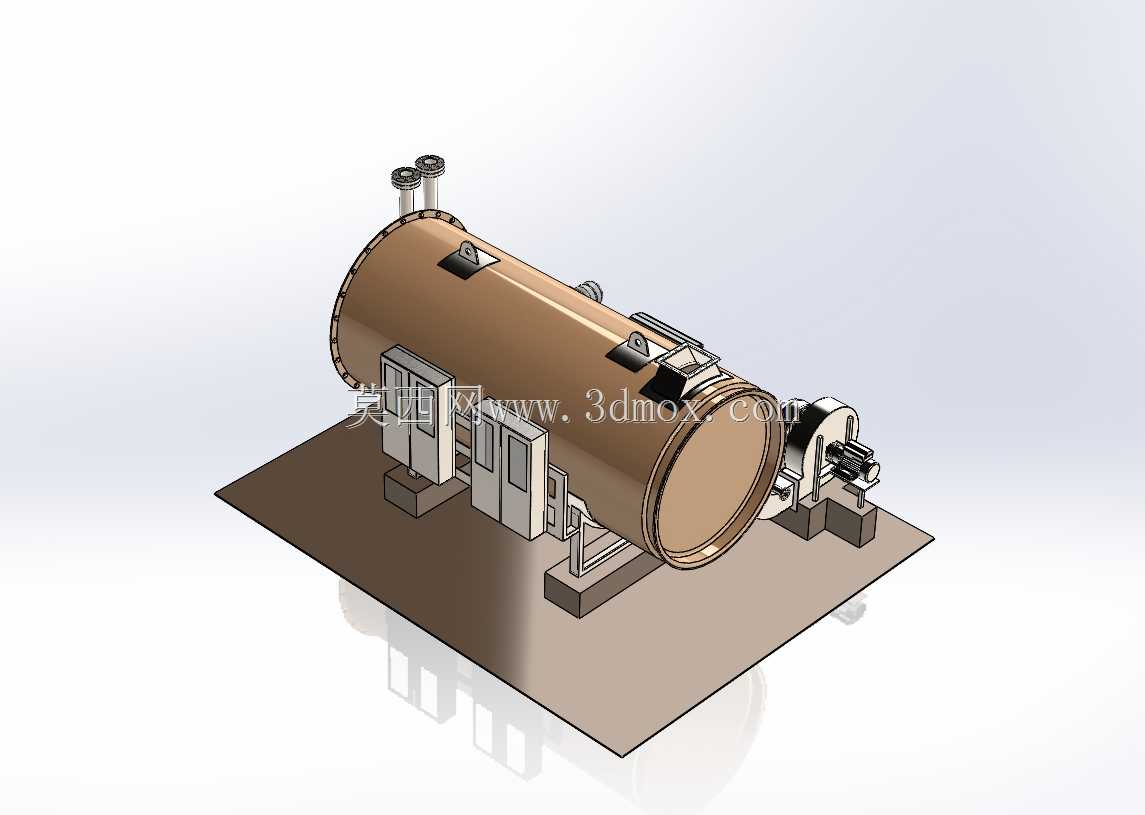

　　这套装置优先考虑了现场运维的便捷性，罐体端盖的人孔结构采用快开式压紧结构，无需完全拆卸全部端盖螺栓即可完成内部清焦、杂质清理作业，缩短设备停机维护的时间；外侧排布的管路全部采用标准化法兰连接，损坏时可快速更换同规格备件，无需现场切割焊接适配；机组的动力单元与主体罐体保持合理的安全间距，既减少高温罐体对电机、泵体密封件的热辐射影响，也预留了足够的操作空间供运维人员日常巡检、更换易损件。关于外形尺寸与安装边界，整套机组采用撬装式集成布局，主体卧式罐体的轴向长度控制在适配标准集装箱运输的范围内，运输时无需拆分核心部件，到场后仅需找平基座即可完成定位；设备安装时需要在罐体周边预留不小于一米的操作通道，端盖人孔开启方向需要预留足够的检修空间，

　　满足人员进出、清理工具操作的尺寸要求；泵送单元一侧需要预留管线对接与电机散热的空间，避免周边构筑物遮挡电机散热风道，同时设备整体的基础需要做耐油防渗处理，防止跑冒滴漏的油液渗入地下。从结构建模的细节来看，罐体外部的保温层支撑结构、管路的支吊架、电机的接线盒位置、联轴器的防护罩结构都做了完整还原，建模时对不同部件的材质做了区分，罐体承压部分采用碳钢材质的结构表现，管路部分根据输送介质的不同对应了不同的管径与壁厚参数，泵体的密封腔、轴承位的细节都做了还原，可直接用于设备布局规划、安装方案模拟、运维培训演示等场景，也可作为同类型小型热法炼油装置的结构设计参考，帮助设计人员快速完成撬装机组的布局优化，减少前期方案建模的重复工作量。
