船用锅炉带加强筋方形基地法兰结构

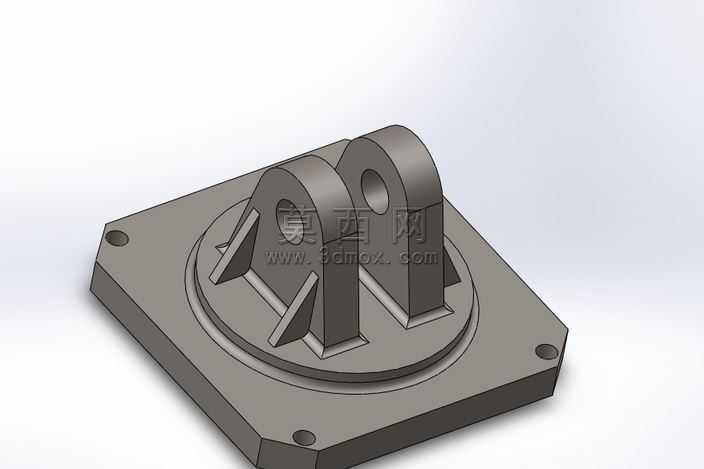

本模型为船用锅炉配套的基地法兰支座结构，采用三维参数化建模方式完成全结构构建，建模过程中优先保证结构尺寸的工程合理性，兼顾零件的加工工艺性与实际装配需求。模型整体采用方形安装底板作为承载基座，底板四角设置沉头安装孔，用于法兰整体与安装基面的螺栓紧固连接，底板边缘做倒角处理，避免安装过程中锐边划伤操作人员，同时减少应力集中风险。底板上方设置圆形凸台定位结构，与上方双耳支座结构同轴衔接，圆形凸台与方形底板之间设置多组三角形加强筋，沿支座周向均匀排布，强化支座与底板的连接强度，提升整体结构的抗载荷能力，避免设备运行过程中支座受侧向力出现形变断裂。上方双耳支座采用对称式结构设计，两个耳板同轴开设铰接通孔，孔位做同轴度约束保证装配精度，耳板与下方圆形凸台之间同样设置三角加强筋，分散铰接部位的受力，提升铰接结构的承载上限。建模过程中对所有棱边做统一的圆角过渡处理，还原实际金属零件的加工倒角特征，材质赋予采用哑光金属钢材材质，渲染阶段采用柔和的环境漫反射光源，清晰呈现零件的结构层次与加强筋排布逻辑，既保证模型视觉上的真实质感，也完整还原零件的结构细节，可直接用于装配验证、工程演示以及加工工艺参考。设计过程中充分考虑船用设备的使用场景，整体结构重心偏低，安装固定后稳定性强，加强筋的排布兼顾减重与强度需求，在保证结构刚性的前提下尽可能减少零件整体重量，适配船用设备对零部件轻量化与可靠性的双重要求，各安装孔位、铰接孔位的尺寸均遵循通用机械设计标准，具备实际工程参考价值。
