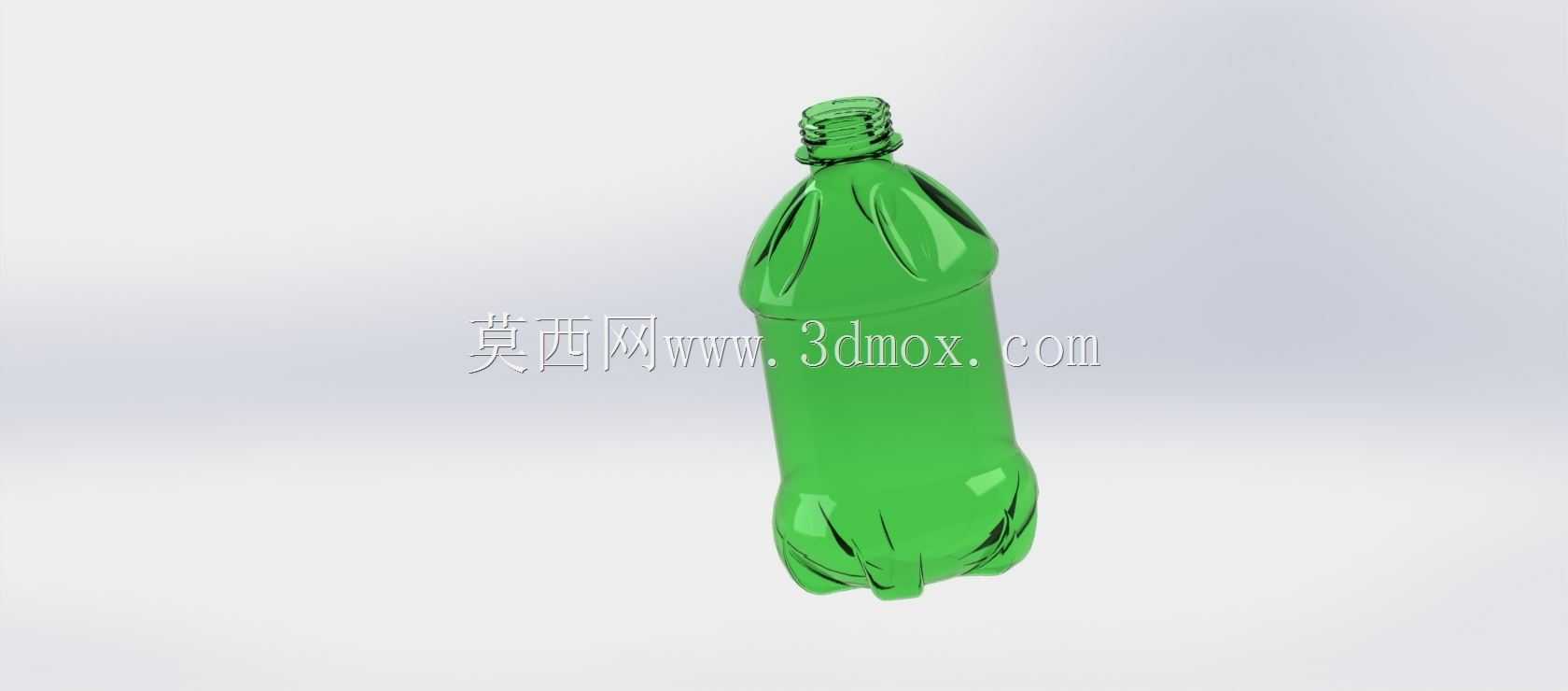

带防滑纹理的绿色塑料饮料瓶结构设计

　　日常快消品的液体包装环节里，这类带通体绿色半透明质感的塑料瓶是碳酸饮料、风味饮品最常用的盛装载体，从生产线的灌装工位到终端消费者手持饮用的全流程，瓶体的每一处结构细节都直接影响生产适配性、运输抗损性与使用体验。做这个瓶体结构建模的时候，最先要卡准的是瓶口的螺纹边界，目前行业通用的PCO1881瓶口标准是必须对齐的基准，螺纹的牙距、牙高、起始角度都要和现有灌装线的旋盖头完全匹配，不然高速灌装时会出现跳盖、密封不严漏液的问题，瓶口下方的防盗环连接桥也要做均匀的薄壁处理，既要保证旋盖时连接桥能整齐断裂，又不能在运输堆叠过程中意外断裂引发客诉。瓶身的防滑纹理设计不是为了装饰，中上部的内凹弧形筋位刚好对应成年人手握持的施力区间，

　　手指搭上去的时候能和筋位形成自然的卡合，哪怕瓶身外壁沾了冷凝水也不容易打滑脱手，这些筋位同时还承担着加强瓶身环刚度的作用，空瓶在仓储堆叠时，六层堆码的垂直压力可以顺着筋位传导分散，不会出现瓶身瘪塌变形的情况。瓶底的花瓣式内凹结构是整个设计里最考验结构功底的部分，五瓣式的支撑脚要保证瓶体放在水平面上时的垂直度误差控制在0.5mm以内，不然贴标环节会出现标签歪斜的问题，内凹的弧度还要考虑碳酸饮料充入二氧化碳后的内压承载能力，常温下瓶内0.4MPa的内压作用下，瓶底不能出现向外鼓凸的变形，不然瓶子放不稳会在输送带上倒瓶，影响整线生产效率。建模过程中要把瓶身的壁厚做均匀的渐变处理，瓶口位置因为要和瓶盖配合密封，壁厚要控制在1.2mm左右，

　　瓶身主体壁厚控制在0.3mm到0.35mm之间，瓶底支撑脚的位置因为要承受堆叠压力和落地冲击，壁厚要适当加厚到0.45mm，整个壁厚过渡要顺滑，不能出现壁厚突变的位置，不然注塑吹塑成型的时候会出现缩痕、应力集中的问题，跌落测试时容易在应力集中的位置开裂。从实际应用场景来看，这类瓶型除了适配饮品灌装线，调整瓶口尺寸和瓶身容量后，也可以用来盛装日化清洁液、车用玻璃水等液体，只要调整壁厚参数和材质适配性，就能快速衍生出不同用途的容器方案。做结构验证的时候，还要考虑瓶体和现有输送线的适配尺寸，瓶身的最大外径不能超过常规输送带护栏的间距，瓶身高度要和灌装机的灌装阀升降行程匹配，连瓶身的防滑筋位置都要对齐贴标机的标板定位点，

　　保证标签能精准贴在瓶身的预留区域，不会出现偏移、褶皱的问题。很多新手做这类容器建模的时候，只会照着外观画曲面，忽略了生产端的各种边界约束，最后做出来的模型看着外形相似，实际开模生产的时候会出现各种适配问题，要么吹塑成型时壁厚不均，要么上生产线后卡瓶、倒瓶，所以建模初期就要把全流程的约束条件都考虑进去，从瓶口密封、堆码强度、握持手感、生产适配、运输抗损多个维度反复调整曲面曲率，让每一处曲面变化都有对应的工程意义，而不是单纯追求外观的视觉效果。比如瓶身的绿色半透明效果，建模时也要考虑材质的透光率对内容物的保护作用，绿色材质可以过滤掉部分波长的光线，减少内容物被光线照射引发的变质问题，这也是为什么很多碳酸饮料会选用绿色瓶身的核心原因，不是单纯的视觉设计选择，是结合内容物存储需求做的工程决策。
