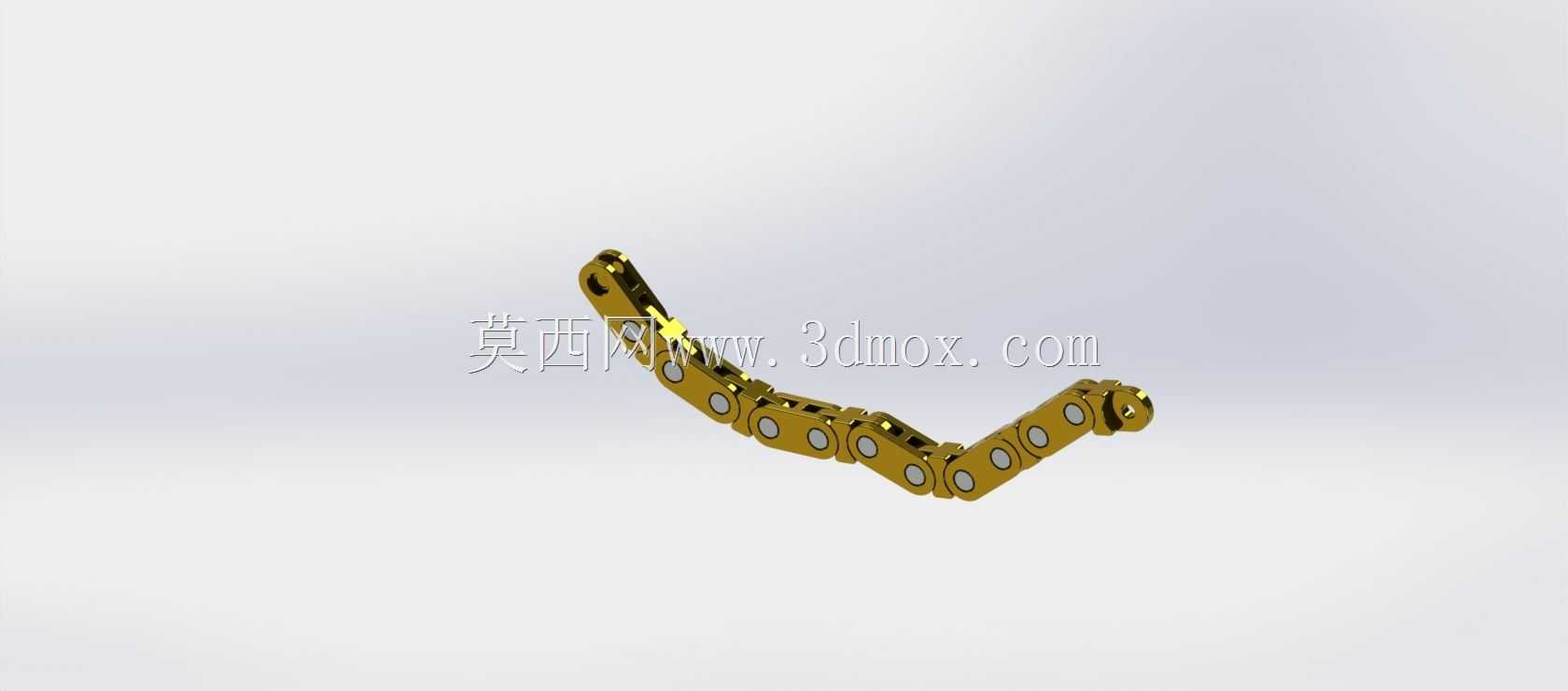

多段铰接式可弯折金属传动链节结构

　　在各类需要柔性传动、往复弯折输送或是活动导向的机械结构场景中，这类多段铰接链节是应用频次极高的基础部件，小到消费电子内部的排线导向防护、小型工装的活动走线拖链，大到轻工设备的间歇传动单元、检测设备的活动臂内置牵引结构，都能见到同原理结构的身影。区别于常规一体成型的刚性连接件，这类链节的核心价值在于通过单节之间的铰接配合，实现固定曲率范围内的多方向弯折，同时每一节的刚性结构又能为内部穿过的线缆、气管或是牵引件提供稳定的防护支撑，避免柔性管线在反复弯折过程中出现过度折弯、磨损或是拉扯断裂的问题。

　　从结构设计逻辑来看，单节链节采用对称式的框型主体，每一节的两端分别设置公母配合的铰接耳结构，相邻链节通过销轴实现铰接连接，铰接位置预留了固定的转动间隙，既保证相邻节段可以顺畅转动，又限制了单节的最大转动角度，避免整链出现过度弯折导致的卡滞或是内部管线被挤压的问题。链节主体的镂空设计一方面是为了降低整体自重，减少运动过程中的惯性负载，另一方面也可以在安装时通过镂空位置观察内部管线的排布状态，方便后期的维护调整。每一节链节的铰接孔位都做了同轴度公差控制，保证整链组装后转动顺畅，不会出现节段之间别劲、卡涩的问题，在长时间往复弯折的工况下也能保持稳定的活动精度。

　　从安装边界的角度来说，这类链节的单节宽度、高度以及铰接转动半径都需要匹配实际的安装空间，在选型应用时首先要确认整链的最小弯折半径是否满足设备内部的走线空间要求，避免安装后出现链节与周边结构件干涉的问题。链节的两端通常会设计专门的安装固定端，一端固定在设备的静止机架位置，另一端固定在做往复运动的活动部件上，随着活动部件的位移，链节同步做弯折舒展动作，全程对内部的管线形成包覆防护。和市面上常见的尼龙拖链相比，金属材质的这类链节拥有更高的结构强度，在高温、有切削碎屑或是存在少量油污的工况下拥有更好的适应性，不会因为环境温度变化出现材质变软、老化脆断的问题，适合应用在工况相对复杂的工业设备内部。

　　在实际建模过程中，这类链节的设计重点在于铰接配合的公差设定，单节的铰接耳厚度、销轴孔径的配合间隙需要经过反复校验，间隙过大会导致整链组装后晃动量超标，运动过程中容易出现抖动、偏移的问题，间隙过小则会导致转动阻力过大，活动部件带动链节运动时需要克服更大的摩擦阻力，长期运行还会出现铰接位置磨损加剧的问题。同时每一节链节的减重镂空位置需要做圆角过渡处理，避免应力集中导致链节在受拉状态下出现断裂问题，铰接位置的接触面可以根据实际负载需求选择是否增加耐磨衬套，进一步提升链节的使用寿命。在排布整链长度时，需要根据活动部件的最大行程计算所需的链节总长度，预留足够的冗余量，避免活动部件走到行程极限位置时链节被拉直拉扯，导致铰接位置受力损坏。

　　这类链节除了作为走线拖链使用之外，也可以通过调整单节的结构强度，作为轻负载的柔性传动部件使用，比如在一些小型输送设备上作为柔性推送链，或是在工装夹具上作为活动压紧的连接结构，通过调整每一节的转动限位角度，还可以实现特定轨迹的弯折导向，满足不同设备的特殊结构需求。在做结构验证时，需要重点测试整链在最大弯折角度下的内部通过空间是否满足管线的最小弯曲半径要求，保证内部的线缆、气管在链节弯折到极限位置时不会被挤压变形，影响气路或是电路的正常传输。同时还要测试整链在反复弯折循环后的铰接磨损量，确保在额定的使用寿命周期内，链节的转动精度不会出现明显下降，不会因为磨损导致节段之间出现卡滞、脱落的问题。
