花键螺纹连接轴零件三维结构设计

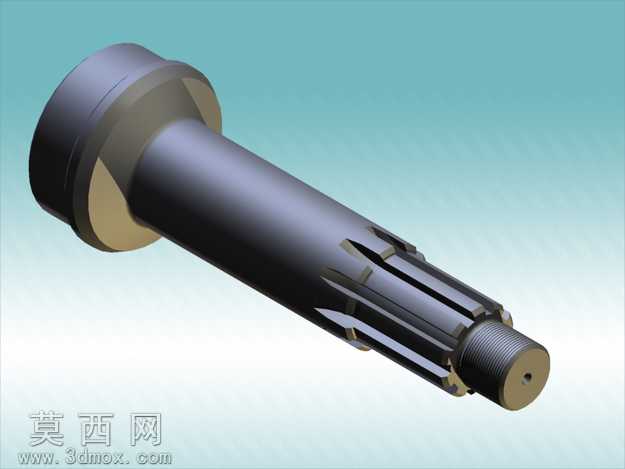

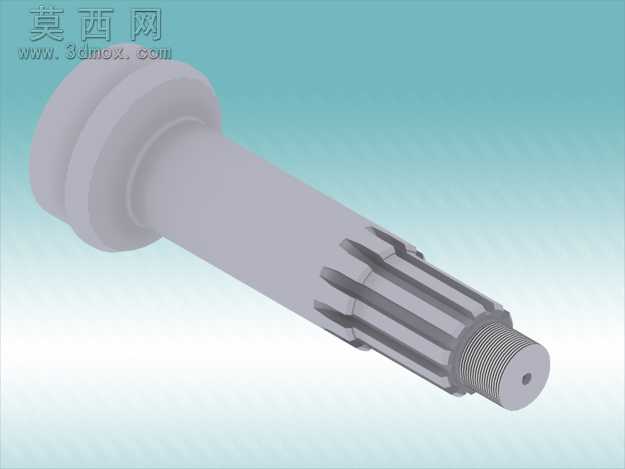

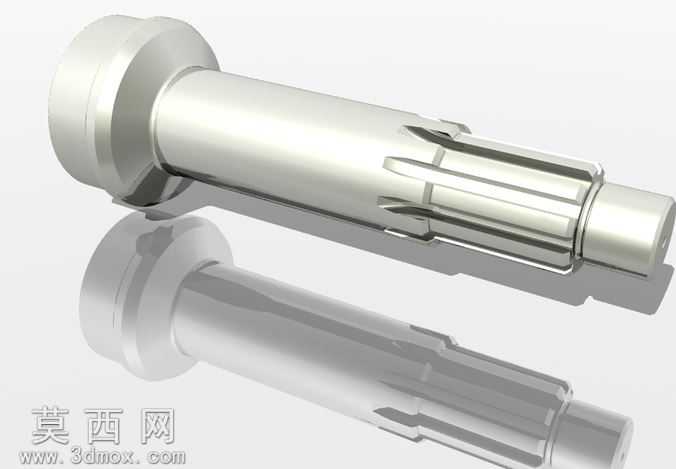

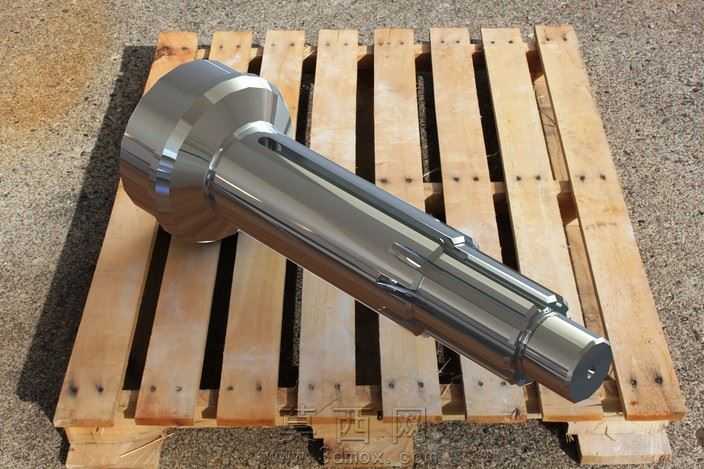

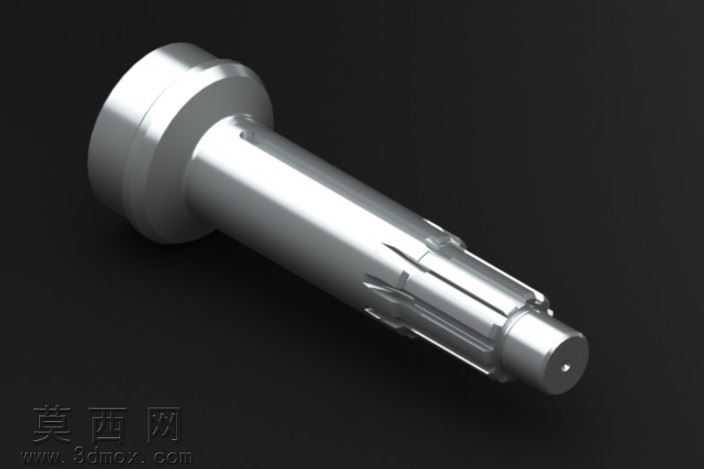

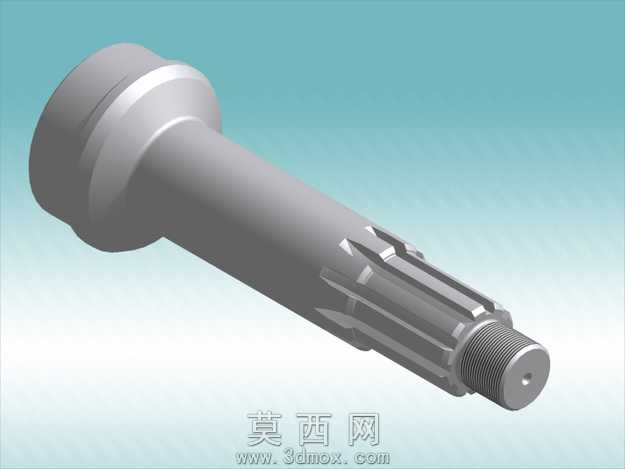

本作品为花键螺纹连接轴的三维参数化模型，建模过程中严格遵循机械轴类零件的设计规范，首先通过旋转凸台特征构建轴体的基础回转基体，依次完成头部法兰定位台、光轴过渡段、外花键段、外螺纹段、端部中心孔的结构分层搭建。建模阶段针对花键齿形部分，采用草图绘制单齿截面轮廓后通过圆周阵列完成全部花键齿的生成，保证齿形的分度精度与对称度，花键齿的齿顶、齿根过渡圆角均按照传动件的应力分散要求做了圆角处理，避免应力集中导致的零件失效。外螺纹段通过螺旋线扫描切除的方式生成标准牙型，螺纹收尾处做了退刀槽结构设计，符合机械加工的工艺要求，端部中心孔采用标准A型中心孔结构，满足轴类零件加工时的定位装夹需求。头部法兰台做了多级台阶过渡设计，不同直径的轴段之间均设置了退刀槽与过渡圆角，既满足装配时的轴向定位需求，也兼顾了车削加工的工艺可行性。材质渲染阶段采用合金钢材质效果，赋予模型金属哑光质感，对花键齿面、螺纹牙面做了轻微的光泽处理，还原机械加工后的表面质感，通过光影渲染突出轴体各段的直径变化、花键的齿形结构、螺纹的牙型细节，清晰展示各结构的位置关系与尺寸比例。设计过程中充分考虑该零件的传动连接功能，花键段用于传递扭矩，外螺纹段用于配套锁紧螺母实现轴向固定，头部法兰台用于轴向定位抵接，光轴段用于配套滑动轴承实现回转支撑，各段长度与直径的比例均按照常规传动轴的设计比例设置，整体结构紧凑，无冗余设计，所有结构特征均具备实际工程意义，可用于机械传动结构的装配演示、传动机构的运动仿真、轴类零件的加工工艺参考等场景，模型的特征树结构清晰，各特征参数可编辑调整，能够根据实际使用需求修改各段尺寸、花键参数、螺纹规格，适配不同的传动扭矩与安装空间要求。
