直动滚子从动件自共轭凸轮传动结构

　　在轻工包装、电子元器件组装、小型通讯设备生产这类需要精准间歇往复动作的工位上，直动滚子从动件自共轭凸轮的应用占比一直不低，和传统盘形凸轮搭配外置复位弹簧的结构不同，这类自共轭结构不需要额外设置回程弹性元件，依靠共轭廓面的双向约束就能完成从动件的推程与回程动作，从根源上避免了弹簧疲劳失效带来的工位节拍偏差，在每分钟120-300次往复的中高速工况下稳定性优势十分突出。

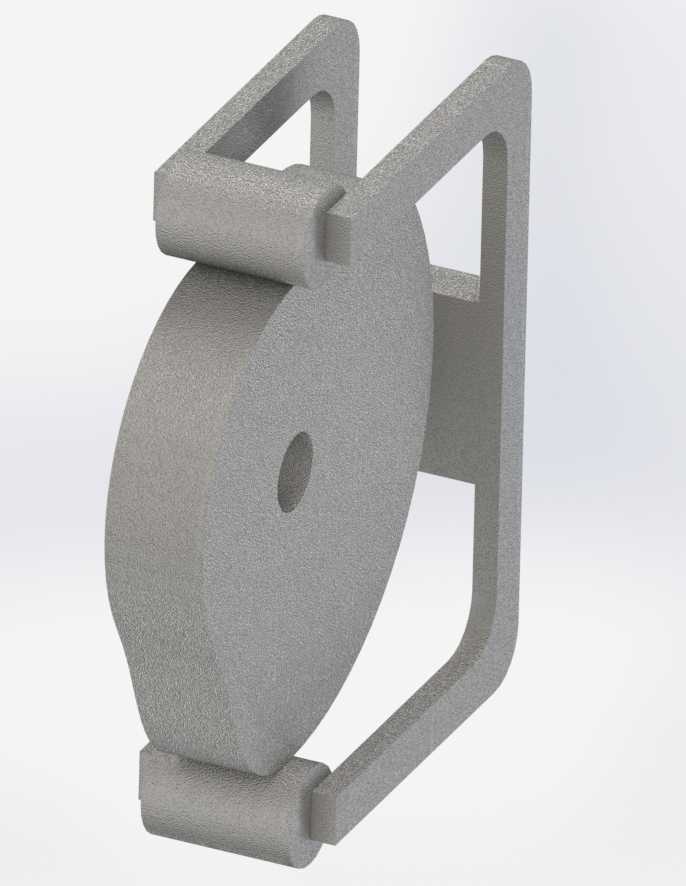

　　从结构设计逻辑来看，这套凸轮组件采用框架式从动件布局，凸轮本体嵌装在矩形从动框架的内部空间，框架上下两个内侧的平行工作面分别与凸轮的两个共轭廓面保持滚动接触，接触位置预装的圆柱形滚子将滑动摩擦转化为滚动摩擦，能有效降低廓面磨损速率，长期运行的传动精度保持性比平底直动从动件结构高40%左右。设计过程中需要重点把控凸轮基圆尺寸与框架内空尺寸的匹配关系，基圆直径过小会导致廓面压力角超过许用值，运行中出现刚性冲击；基圆直径过大则会占用过多安装空间，增加整套机构的转动惯量，影响工位启停的响应速度。

　　实际选型安装时，首先要明确安装边界：整套组件的凸轮轴安装孔位于凸轮几何中心，孔的公差带选用H7级，适配常用的g6级公差传动轴，轴端不需要额外设置轴向定位凸台，依靠凸轮轮毂端面与机架轴承座的贴合就能完成轴向定位；从动框架的两侧导向面需要与设备安装基板的导向槽保持平行，平行度公差需要控制在0.02mm/100mm以内，避免运行中出现卡滞、偏磨的问题。框架外侧没有设置额外的外接负载安装位，负载可以直接通过螺栓固定在框架上端面的预留安装孔上，安装孔的孔位间距按照标准工位负载接口设计，不需要额外加工转接板就能直接对接常见的推料杆、压装头、取料吸嘴等执行末端。

　　功能特性层面，这套自共轭凸轮的运动规律可以根据工位需求定制廓面曲线，当前展示的结构采用等速运动段搭配修正正弦加速度过渡段，推程起始和终止位置的加速度突变被平滑处理，运行过程中的冲击振动远小于纯等速运动凸轮，适合对工位运行平稳性有要求的精密组装场景。和槽凸轮结构相比，这种内嵌式共轭结构不存在槽宽间隙带来的回程误差，传动精度可以稳定控制在0.05mm以内，完全满足小型电子元器件、通讯结构件组装的工位精度要求。另外，框架式从动件的受力是对称分布的，运行过程中不会产生额外的侧向倾覆力矩，导向件的负载比单侧受力的盘形凸轮结构低60%，能大幅延长导向导轨、滑块这类易损件的更换周期。

　　在日常的结构设计选型中，很多工程师容易忽略共轭凸轮的廓面加工公差对运行效果的影响，这套结构的两个共轭廓面的轮廓度公差需要控制在0.01mm以内，两个廓面与滚子的接触间隙保持在0.005-0.01mm之间，间隙过大会导致从动件在换向时出现冲击异响，间隙过小则会出现装配卡滞、运行阻力过大的问题。安装时不需要额外调整凸轮的初始相位，只要将凸轮轴的键槽对准设备传动轴的传动键，推入后锁紧轴端挡圈就能完成装配，对现场装配人员的技术要求更低，适合批量设备的快速组装调试。

　　从应用场景拓展来看，这套结构除了用在直动往复工位，还可以通过调整从动框架的导向方向，实现垂直、水平甚至倾斜方向的往复传动，不需要对凸轮本体做任何修改，只需要调整机架上导向槽的安装方向就能适配不同的工位布局。在小型自动化设备的空间受限工位上，这种集成式的凸轮传动结构不需要额外布置复位弹簧、导向副等附属零件，整体占用空间比传统凸轮传动机构小30%左右，能有效压缩设备的整体体积，适配桌面型小型自动化生产设备的设计需求。
