弧面分度间歇传动机构结构设计

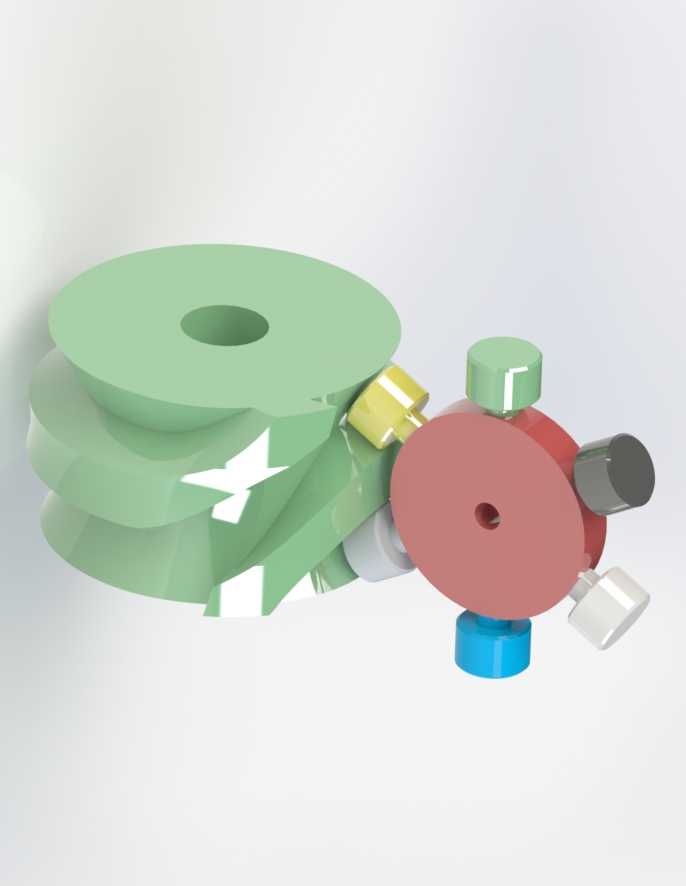

　　这套弧面分度传动结构，核心解决的是多工位自动化设备中转台的间歇精准转位需求，在包装、电子组装、精密检测类设备的转盘工位布局里，这类传动结构是核心的动作执行单元，相比槽轮、棘轮类间歇机构，它的传动冲击更小，分度定位精度更高，能适配中高速运转的工位切换场景。从结构组成来看，整套机构包含弧面凸轮本体、分度转盘、从动滚子组件、安装基座几个核心部分，弧面凸轮的轮廓曲面是整个设计的核心，曲面的导程变化直接决定了转盘的转位角度、停顿时间以及运动过程中的加速度曲线，建模过程中需要严格按照共轭曲面啮合原理推导轮廓点位，保证滚子和凸轮曲面在啮合全程都是线接触，避免出现点接触造成的局部应力集中，延长部件的实际使用寿命。实际应用场景里，

　　这类机构通常安装在设备的工位转盘下方，输入轴连接伺服电机或者同步带传动轮，电机连续匀速转动的过程中，凸轮曲面带动从动盘上的滚子，驱动转盘完成固定角度的转位动作，当凸轮转到停歇段轮廓时，转盘会完全锁止，保持在固定工位位置，配合上方的加工、检测、装配执行部件完成对应工序动作，不需要额外增加定位锁止机构，整体结构的集成度很高。设计过程中需要重点关注几个安装边界尺寸，首先是输入轴和输出轴的中心距，这个参数直接决定了整套机构的外形尺寸和承载能力，中心距偏差过大会导致滚子和凸轮啮合间隙过大，转位过程出现反向冲击，或者啮合过紧造成运转卡滞、磨损加剧；其次是从动盘上滚子的分布节圆直径，这个尺寸和凸轮的轮廓弧面半径是匹配对应的，

　　滚子的安装突出高度需要严格控制，保证啮合过程中滚子的圆柱面完全和凸轮弧面贴合，不会出现边缘接触的情况；另外输入轴、输出轴的轴径尺寸需要和配套的轴承、联轴器匹配，轴端的键槽位置要考虑安装时的避让空间，避免和周边的机架、传动部件产生干涉。从功能特性来看，这套弧面分度机构的转位角度是固定的，对应模型里的6等分设计，也就是每次转位完成60度的角度切换，适配6工位的转盘布局，当然在实际设计迭代中，可以通过调整凸轮的曲面段数、滚子的分布数量，适配4工位、8工位、12工位等不同的工位数量需求。运动特性上，弧面凸轮的轮廓曲线通常会修正为正弦加速度或者修正梯形加速度曲线，能大幅降低转位启动和停止瞬间的冲击载荷，让转盘运转更平稳，

　　在每分钟60到120次转位的中高速工况下，也能保持稳定的定位精度，不会出现明显的工位偏移。建模过程中，除了核心的凸轮和转盘部件，还需要考虑配套的轴承安装位、箱体密封结构、润滑油路预留位置，实际生产中这类机构通常采用浸油润滑，箱体的密封设计要避免运转过程中润滑油渗漏，同时要预留检修口，方便长期使用后更换磨损的滚子部件。安装布局上，整套机构的输入轴可以根据设备的整体布局选择水平或者垂直安装方向，输出轴通常垂直向上连接转盘台面，转盘台面的安装螺孔分布要和常用的工装夹具安装尺寸匹配，台面的平面度需要控制在合理范围内，避免安装工装后出现倾斜，影响工位的同轴度。和传统的槽轮分度机构相比，弧面分度结构的停歇段锁止是靠凸轮轮廓本身实现的，不需要额外添加定位销或者刹车机构，结构更紧凑，传动噪音更低，在高速运转工况下的优势尤其明显，目前在高速泡罩包装机、电子元件自动插装机、多工位精密检测设备上都有广泛应用。设计时还要考虑动平衡的问题，尤其是凸轮和转盘这类高速旋转的部件，建模完成后需要进行质量属性分析，对偏心结构做动平衡修正，避免高速运转时产生振动，影响整套设备的运行稳定性。滚子部件通常采用标准的滚针轴承结构，安装在从动盘的销轴上，磨损后可以单独更换，不需要更换整个从动盘，降低后期的维护成本，凸轮本体通常采用合金钢渗碳淬火处理，表面硬度达到HRC58-62，保证长期啮合使用的耐磨性，从动盘则采用中碳钢调质处理，兼顾强度和韧性。
