非圆啮合椭圆齿轮传动结构设计

项目分类:齿轮 发布时间:2022-07-30 ID:691986
  • 非圆啮合椭圆齿轮传动结构设计

  在非标自动化传动机构的设计场景中,非圆齿轮的应用往往是解决变传动比需求的核心方案,椭圆齿轮作为非圆齿轮里应用最成熟的结构,常出现在需要周期性变速输出的工位上,比如包装机械的送料机构、纺织机械的导纱机构、轻工设备的间歇进给单元,这类工位不需要恒定的转速输出,反而需要主动轮匀速转动时,从动轮按照椭圆节曲线的规律实现周期性的增速、减速变化,来匹配工位动作的节拍要求,省去了额外的凸轮或者变速机构,能大幅简化设备的整体传动链结构。

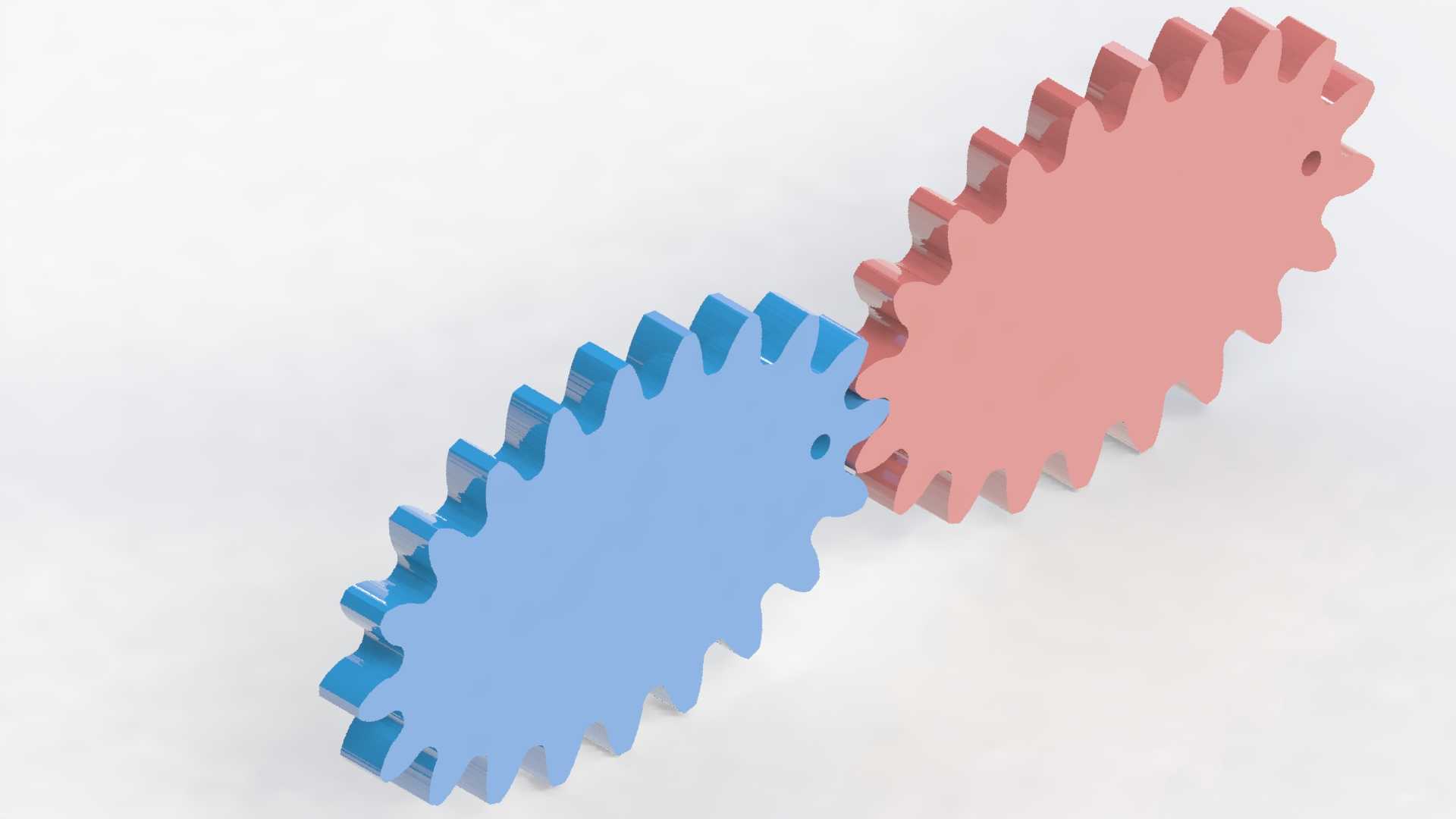

  这套椭圆齿轮采用成对啮合设计,两个齿轮的节曲线为共轭椭圆,安装时两个齿轮的回转中心分别位于各自椭圆的焦点位置,中心距等于椭圆的长轴长度,这样的参数匹配能保证啮合过程中节曲线始终保持纯滚动,不会出现传动卡滞或者侧隙突变的问题。齿形采用渐开线齿廓设计,和常规圆柱齿轮的齿形加工逻辑一致,只是在齿坯的轮廓上按照椭圆节曲线进行排布,加工时可以通过数控滚齿机或者线切割工艺实现,不需要特殊的定制刀具,能有效降低零件的加工成本。

  从结构特性来看,这套椭圆齿轮的传动比变化规律完全由椭圆的偏心率决定,偏心率越大,传动比的波动范围就越大,设计时可以根据实际工位需要的变速区间调整椭圆的长短轴比例,不需要改变齿轮的模数和压力角参数,模块化适配性较强。齿轮端面设计有中心安装孔,可直接与传动轴通过键连接固定,安装时需要严格保证两个齿轮的中心距误差在允许范围内,同时要对中两个椭圆长轴的初始相位,否则会出现啮合干涉或者传动比不符合设计预期的问题,初始装配相位的校准是这类非圆齿轮安装的核心要点,和常规圆柱齿轮只需要保证侧隙的安装要求有明显区别。

  在实际设备运行过程中,椭圆齿轮啮合的重合度会随着转动位置发生周期性变化,在椭圆长轴端点啮合时重合度最低,短轴端点啮合时重合度最高,设计时需要校核最小重合度大于1,保证传动过程中不会出现脱啮的情况。齿厚参数按照常规圆柱齿轮的齿厚偏差标准选取,侧隙设置和同模数的圆柱齿轮保持一致,既能补偿热变形和加工误差,也能避免反向传动时的空程误差。齿轮的厚度设计参考同模数圆柱齿轮的齿宽系数,保证轮齿的弯曲强度满足传动扭矩的要求,在轻载的自动化工位上,这类齿轮可以采用POM或者尼龙材质加工,能有效降低传动噪音,在载荷稍大的工位则可以采用45号钢调质处理,齿面高频淬火提升耐磨性。

  不同于圆形齿轮的恒定传动比特性,椭圆齿轮能在单对齿轮传动的前提下实现非线性的转速输出,这一特性让它在很多需要简化传动结构的场景下有不可替代的优势,比如在小型灌装机的计量工位,通过椭圆齿轮带动计量泵的转子,可以实现不同灌装阶段的流速变化,避免液体溅出;在印刷机械的输纸机构中,椭圆齿轮带动的送纸辊可以实现纸张的快速递送和缓慢定位,提升送纸的精度。建模过程中需要先通过参数化方程生成椭圆节曲线,再按照齿距在节曲线上均匀排布渐开线齿廓,保证每个轮齿的齿形都能和配对齿轮实现正确啮合,齿根过渡圆角按照标准齿形设计,避免应力集中导致的轮齿断裂问题,建模完成后需要进行运动仿真,验证全转动周期内的啮合干涉情况,同时输出传动比变化曲线,和设计预期的变速规律做比对,确保参数设置准确。
