注塑机用阻挡螺钉结构设计

　　在注塑成型生产环节，塑化组件的每一个细小零件都直接决定着最终制品的成型质量，阻挡螺钉作为注塑机料筒塑化段末端的关键配套零件，承担着调控熔料流动状态、阻隔未完全熔融固相颗粒向前输送的核心作用，是保障熔料均化质量的重要结构件。从实际生产场景来看，这类阻挡螺钉多装配于中小型注塑机的螺杆头部区域，紧邻止逆环与射嘴的连接位置，在熔料经过螺杆剪切、压缩段的初步塑化后，通过自身的特殊结构对熔料流进行二次梳理，避免未完全熔融的塑料颗粒直接进入模腔，导致制品出现冷斑、内应力不均、填充缺料等常见缺陷。

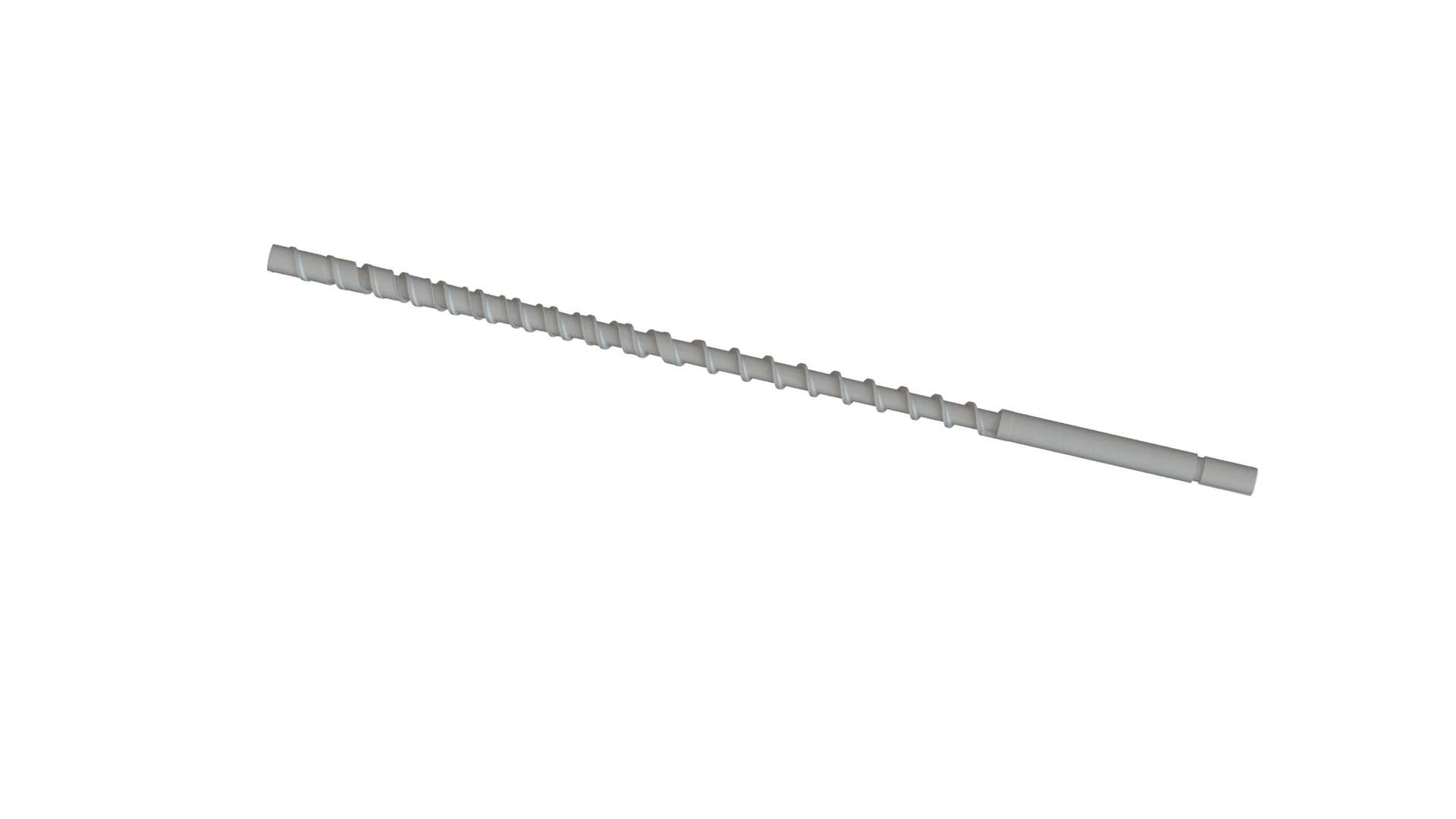

　　从结构设计逻辑来看，该零件整体采用长轴类变径结构，主体工作段沿轴向排布有连续的螺旋式凸棱与屏障间隙段，螺旋凸棱的旋向与主机螺杆的输送旋向保持匹配，能够在螺杆旋转塑化过程中，引导熔料沿螺旋槽形成稳定的层流状态，而凸棱之间设置的屏障间隙尺寸经过严格测算，间隙值控制在对应加工塑料熔融态粒径的合理区间，仅允许完全熔融的均相熔料通过，将未塑化的固相颗粒阻挡在屏障段之前，配合料筒的外部加热持续完成熔融过程，避免固相颗粒进入射料阶段影响制品质量。零件的末端设置有定位安装段，采用等径光轴配合轴肩定位的结构，安装时与螺杆头部的安装孔形成间隙配合，通过端面压紧实现轴向固定，能够承受塑化过程中熔料带来的轴向反压与周向剪切力，不会在连续生产过程中出现松动移位的问题。

　　在外形尺寸与安装边界的设计上，该零件的总长度与对应注塑机的螺杆直径、塑化行程形成匹配关系，工作段的外径略小于料筒内壁直径，预留的间隙值控制在合理的装配公差范围内，既避免零件旋转过程中与料筒内壁发生刮擦磨损，又不会因为间隙过大导致熔料回流，影响塑化计量的精度。螺旋凸棱的齿高、导程参数经过针对性优化，针对不同流动性的塑料原料，凸棱的导程会做对应调整：加工高粘度工程塑料时，适当加大导程提升熔料通过效率，避免熔料在屏障段滞留过长时间出现热降解；加工低粘度通用塑料时，适当缩小导程提升屏障阻隔效果，保障熔料塑化的均匀性。零件的表面粗糙度要求控制在合理区间，工作段表面做抛光处理，减少熔料在零件表面的粘附残留，避免换色、换料过程中出现旧料残留污染新制品的问题，同时也能降低熔料流动的阻力，减少塑化过程的压力损失。

　　从实际使用的功能特性来看，这类阻挡螺钉除了核心的熔料屏障均化作用外，还能在射胶阶段配合止逆环形成密封环带，减少熔料沿螺杆间隙的回流，提升射胶量的稳定性，对于精密注塑成型场景，这种稳定的射胶量控制能够有效降低制品的重量偏差，提升尺寸一致性。在设计建模过程中，需要重点关注螺旋段与安装段的同轴度公差，若同轴度偏差过大，会导致零件装配后出现偏心，旋转过程中局部与料筒摩擦产生金属碎屑，污染熔料造成制品报废，同时也会加速零件与料筒的磨损，缩短设备配件的使用寿命。另外，屏障间隙的尺寸公差需要严格控制，间隙过大会失去阻隔未熔颗粒的作用，间隙过小则会导致熔料通过阻力过大，塑化背压异常升高，不仅会增加设备的能耗，还可能导致熔料剪切过热出现分解发黄的问题。

　　在不同的注塑生产场景中，这类阻挡螺钉的结构细节也会做针对性调整，比如加工含玻纤增强的塑料原料时，会选用耐磨性更好的基材并做表面硬化处理，提升零件的抗磨损性能，延长连续生产的使用寿命；加工PVC等热敏性塑料时，会适当加大屏障段的流通截面积，减少熔料在屏障段的停留时间，避免熔料长时间受热分解。整个零件的结构没有多余的复杂特征，所有的结构设计都围绕熔料均化、稳定输送、可靠安装这几个核心需求展开，没有冗余的装饰性结构，完全服务于注塑生产的实际工艺需求，建模过程中需要重点保证螺旋特征的连续性，以及各段轴径过渡位置的圆角处理，避免出现应力集中的问题，保障零件在高温、高压、连续剪切的工作环境下具备足够的结构强度，不会出现断裂、变形等失效问题。
