正时螺旋螺钉进给分配输送机构

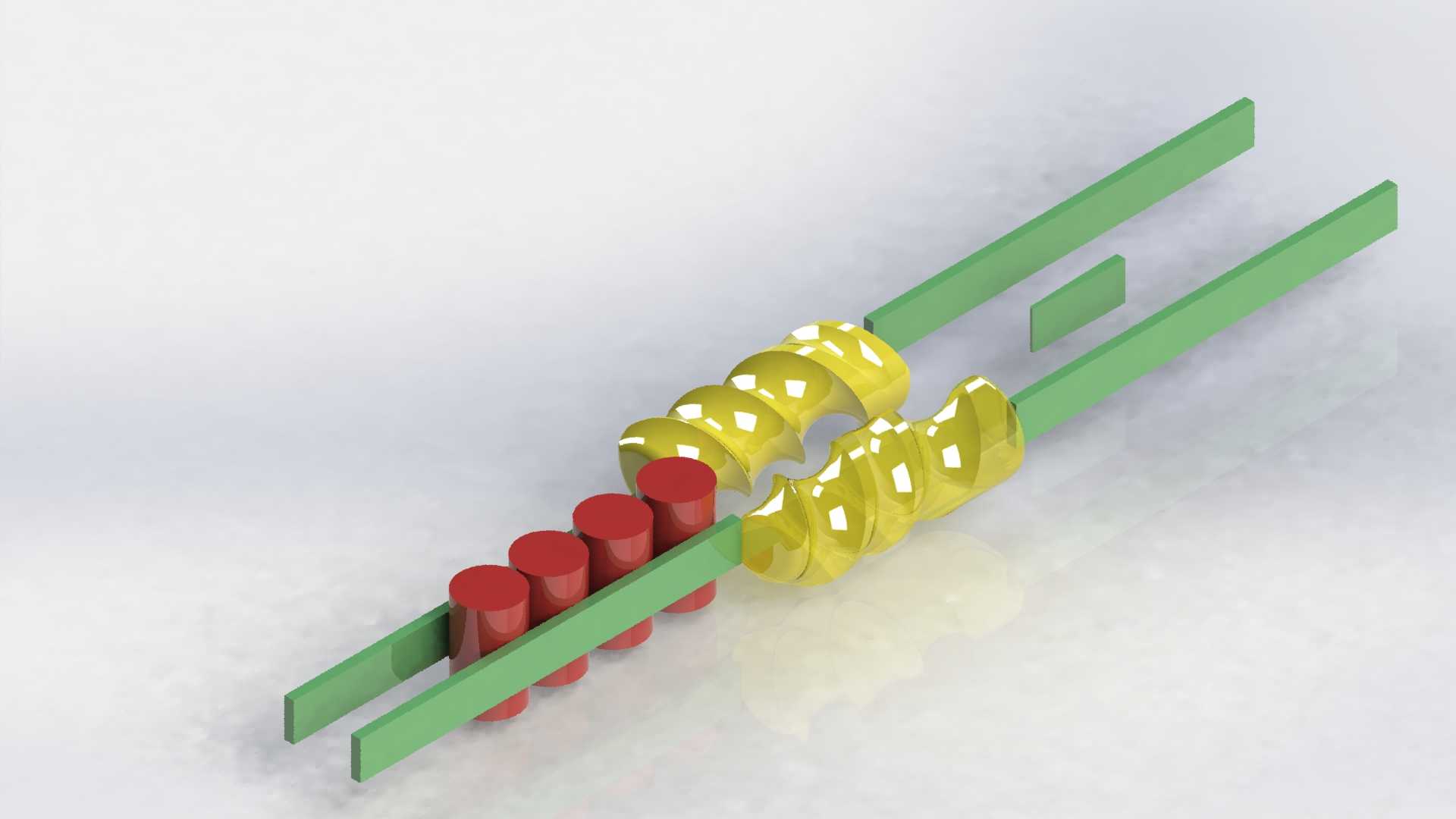

　　这套正时螺旋分配机构，核心应用场景集中在小规格紧固件自动化送料环节，尤其是消费电子组装、低压电器装配这类需要连续、等距供给圆柱头螺钉的产线工位，替代传统振动盘直振送料末端的分料结构，解决小螺钉高速送料时的叠料、卡滞、间距不均问题。从结构组成来看，机构核心是一对变导程的黄色螺旋分料辊，搭配两根平行的绿色导向滑轨作为物料承载通道，红色圆柱件就是待输送的6s规格圆柱头螺钉，螺钉杆部落入两根滑轨的间隙中，头部卡在滑轨上表面，沿滑轨延伸方向完成直线输送。螺旋分料辊的型线设计是整个机构的核心，螺旋槽的宽度刚好容纳单个螺钉的杆部，相邻螺旋槽的间距匹配产线要求的送料节距，当螺旋辊做定速旋转时，嵌入槽内的螺钉会被螺旋型面推动，沿滑轨方向匀速前进，

　　每旋转一周就会送出固定数量的螺钉，实现正时定量送料。设计过程中首先要确定的是安装边界尺寸，两根导向滑轨的中心距需要匹配螺钉杆部直径，间隙控制在杆径的1.1-1.2倍，既保证螺钉杆部能顺利落入间隙，又不会出现倾斜卡料；滑轨的总长度需要覆盖进料段、分料段、出料段三个区域，进料段预留足够长度承接上游直振轨道送来的无序螺钉，分料段长度刚好覆盖螺旋辊的有效工作长度，出料段延伸至下游取料工位的取料点下方，保证螺钉送出螺旋辊后仍能保持姿态稳定等待取料。螺旋分料辊的安装位置需要精准调整，辊面与滑轨上表面的间隙要小于螺钉头部厚度，避免螺钉被辊面带动抬起脱离滑轨，同时螺旋槽的深度要大于螺钉杆部半径，保证旋转时能可靠拨动螺钉，不会出现打滑丢步的情况。

　　螺旋辊的导程设计不是定值，进料端的导程更大，能同时容纳多个进入分料区的螺钉，随着螺旋向出料端延伸，导程逐渐收窄至设定的送料节距，让原本堆叠、紧挨的螺钉在螺旋槽的引导下逐渐拉开间距，最终以均匀的节距从出料端送出，这个变导程设计能大幅降低进料端的卡料概率，不需要额外设置挡料、拨料结构就能完成物料的有序排列。实际使用中，这套机构的送料节拍可以通过调整螺旋辊的转速实现线性调节，转速与送料速度呈严格的正相关，没有振动盘送料的节拍波动问题，适合搭配伺服驱动实现与下游锁付机构、装配工位的动作同步，正时精度可以控制在±0.1s以内，完全满足高速自动锁螺丝设备的送料要求。导向滑轨采用耐磨的硬质合金或者表面硬化处理的钢材制作，

　　长期与螺钉杆部摩擦也不会出现明显的磨损沟槽，避免因滑轨间隙变大导致螺钉倾斜；螺旋分料辊采用POM或者尼龙材质制作，既有足够的耐磨性，又不会刮伤螺钉表面的镀层，适合处理带表面处理的紧固件。机构的整体安装宽度不超过两根滑轨外侧间距加两端轴承座的宽度，整体高度可以根据产线的安装面高度调整，不需要额外做复杂的安装支架，直接固定在送料台板上就能投入使用，维护时只需要定期清理螺旋槽内夹杂的金属碎屑，检查滑轨间隙是否出现磨损即可，日常维护成本远低于传统的分料气缸、拨叉式分料机构。在小螺钉高速送料场景下，这种螺旋分料结构没有往复运动部件，运行噪音更低，冲击更小，长期运行的故障率也更低，不会出现气缸分料结构常见的弹簧失效、气缸卡滞、分料不到位的问题，尤其适合M2-M6规格的圆柱头螺钉、圆柱销这类小尺寸圆柱类零件的有序输送，部分场景下更换对应槽型的螺旋辊和适配间隙的滑轨，也可以用来输送小型圆柱电容、针脚类电子零件，通用性较强。
