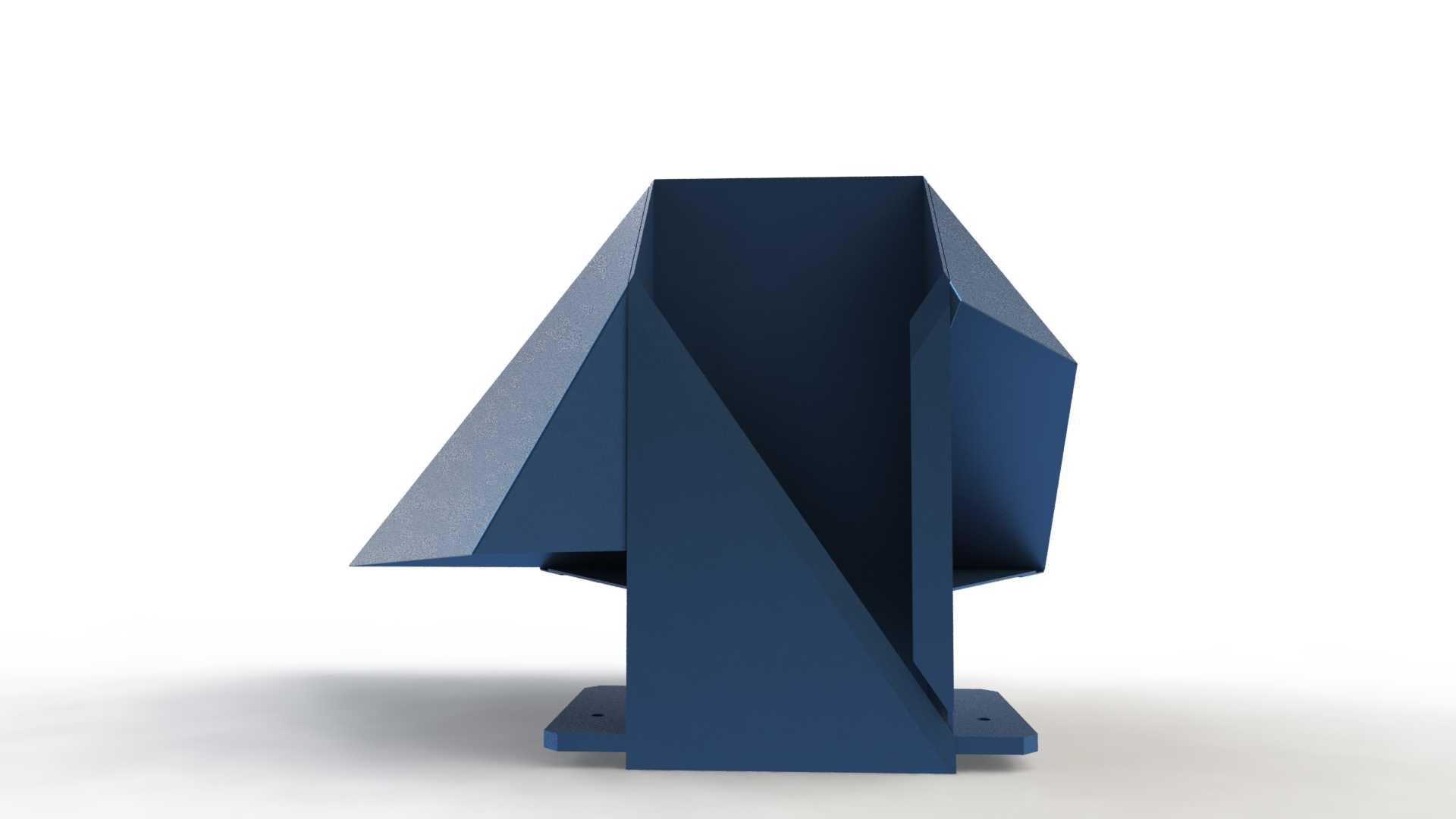

垂直包装设备用矩形成型路肩结构件

　　在立式制袋充填封口包装设备的成型工位，这类矩形成型路肩是决定袋型规整度的核心导料成型构件，日常接触的袋装粉剂、颗粒、小块状物料的立式包装产线，只要是做矩形截面袋型的机型，基本都要用到这类结构件来完成包装膜的翻折成型与物料导送。很多刚接触立式包装机结构设计的工程师容易忽略这个部件的曲面过渡设计，实际调试产线的时候就会发现，要是成型面的折角曲率、导料面的倾角没做对，要么包装膜走膜的时候会出现拉扯起皱、封边错位的问题，要么物料下落的时候会在导料腔里卡滞、撒漏到封边位置导致封口不严，直接影响整线的包装合格率。

　　从结构功能来看，这个部件同时承担两个核心作用：一是将平幅牵引过来的包装膜，沿着成型曲面逐步翻折成矩形筒状，为后续的纵封、横封工序提供规整的袋筒基础；二是作为物料填充的导流通道，让计量完成的物料能够顺着内部的导料面平稳落入成型好的袋筒内，避免物料冲击膜面导致袋型变形，或是物料散落在封口区域影响密封质量。设计的时候首先要匹配对应机型的包装膜宽范围，成型翼板的展开宽度要和袋型的周长参数匹配，折边位置的圆角不能做的太小，不然包装膜在高速走膜的时候长期和锐角棱边摩擦，很容易出现膜面划伤甚至拉断的问题，尤其是用复合膜、薄PE膜这类材质的时候，棱边的粗糙度要控制在Ra1.6以下，必要的时候还要做镜面抛光处理来降低走膜阻力。

　　安装边界上，底部的法兰安装板要和设备的成型器安装座精准配合，安装孔的位置度公差要控制在0.1mm以内，保证成型路肩安装后和下方的拉膜轮、纵封器的同轴度，要是安装偏斜，走膜的时候膜面两边的张力不一致，就会出现袋型歪扭、封边偏移的问题。内部的导料腔截面要和目标袋型的内截面保持一致，从上到下的锥度不能过大，不然物料下落的时候会产生不必要的飞溅，也不能过小导致物料搭桥卡料，针对流动性差的粉剂类物料，导料腔内壁还要做相应的光滑处理，或是预留吹气辅助下料的接口位置。

　　实际做结构设计的时候，成型翼板的曲面是整个部件的设计难点，要根据包装膜的走膜路径做等曲率过渡，保证膜面在整个翻折过程中每个位置的拉伸量一致，不会出现局部拉伸过大导致膜面变形的问题。两翼的折边角度要和纵封器的入膜角度匹配，让翻折后的膜边能够准确进入纵封轮的封合位置，不需要额外的导向构件做过多调整。部件的材质一般选用304不锈钢，毕竟接触食品、医药类物料的时候要满足卫生要求，整体焊接完成后要做焊缝打磨抛光，不能有卫生死角，避免物料残留滋生细菌。

　　很多现场调试的案例里，成型路肩的设计不合理会导致很多看似和其他工位相关的故障，比如横封的时候袋口夹料，很多人会先去调整计量机的下料时间，最后查下来是成型路肩的导料面倾角不对，物料下落速度过慢，横封动作启动的时候物料还没完全落到袋底，刚好夹在封边位置。还有走膜的时候膜边跑偏，调整了拉膜轮的压力、纠偏机构的参数都没用，最后发现是成型翼板的左右曲面不对称，膜面两边的走膜阻力不一致导致的跑偏。所以这个部件虽然看起来只是一个折角的焊接结构件，实际对设计的细节精度要求很高，每一个曲面的角度、每一段棱边的圆角、安装面的平面度，都会直接影响整台包装机的运行稳定性和包装成品质量。在做三维建模的时候，要先根据目标袋型的尺寸参数反推成型曲面的展开轮廓，再通过曲面放样生成连续的过渡面，不能用简单的折弯拼接来做，不然曲面的过渡不顺畅，走膜的时候就会出现卡膜、起皱的问题。建模完成后还要做走膜路径的模拟，验证包装膜在整个翻折过程中是否存在干涉、拉伸量是否均匀，提前把设计缺陷规避掉，减少后续加工装配后的现场调试工作量。
