传输正时螺钉传动组件结构设计

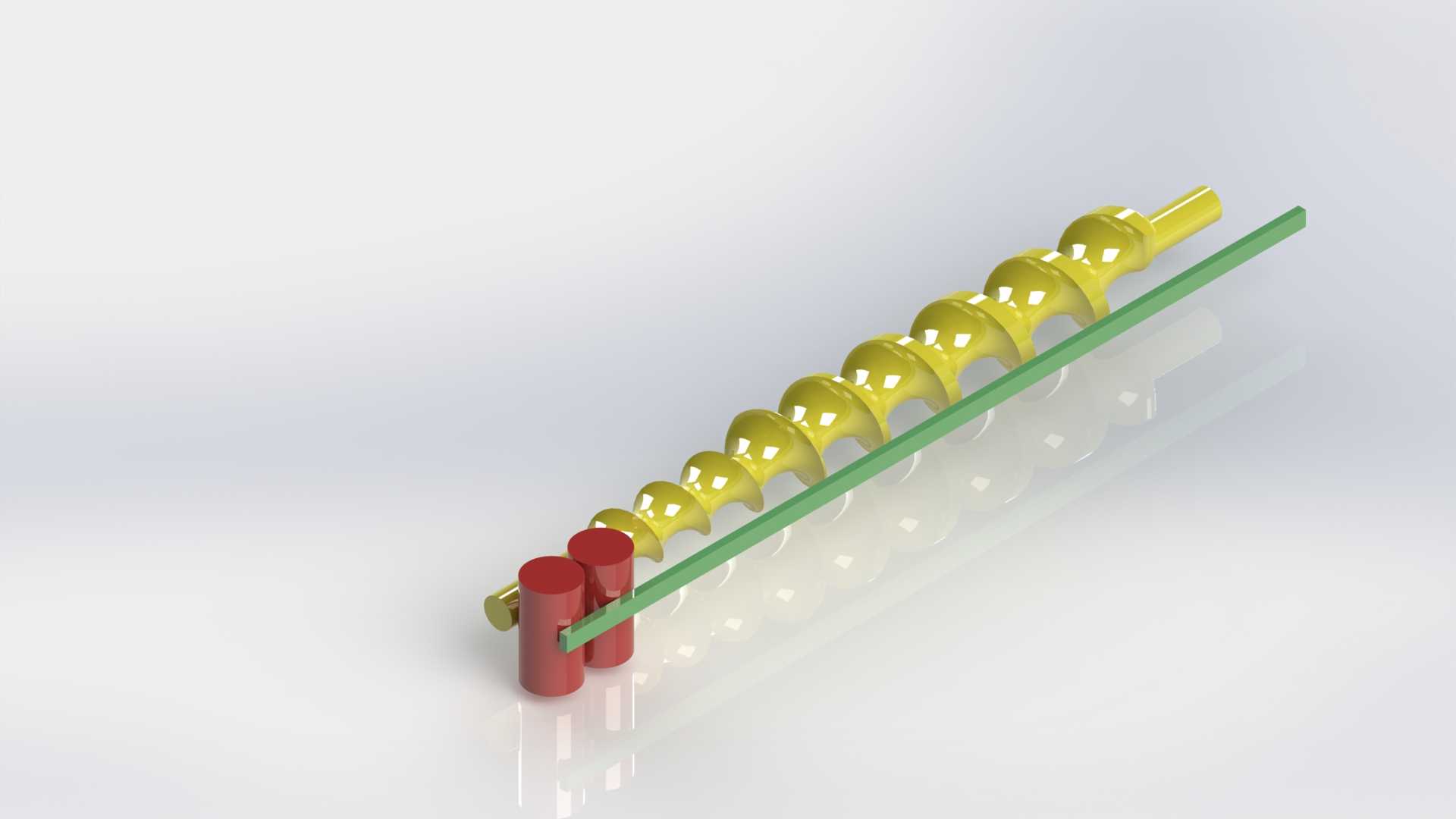

　　这套正时螺钉传动结构，核心应用在需要精准定距输送、同步进给的轻载自动化工位上，常见于小尺寸电子元器件分拣送料、精密装配线的工件步进输送环节，也可适配小型通讯零部件的组装工位做定距推送动作。整个组件的核心传动件为变螺距螺旋槽螺杆，也就是常说的正时螺钉主体，螺杆上的螺旋槽采用等导程设计，槽型截面做了圆弧过渡处理，和配套的绿色滑动导杆配合时，能让被输送的工件沿着导杆轴向做匀速步进移动，不会出现卡滞或者窜动的问题。

　　从结构设计逻辑来看，这套组件没有采用复杂的齿轮齿条或者同步带传动方案，而是用螺旋槽直接驱动工件载具，一方面能大幅压缩传动链的长度，减少传动间隙带来的进给误差，另一方面螺旋传动本身具备自锁特性，在驱动端停止动力输入时，载具不会因为外力出现滑移，能精准停在预设的装配工位上，不需要额外增加定位锁止机构，能有效降低整套输送单元的结构复杂度和制造成本。螺杆两端做了光轴定位段，直径比螺旋槽段小0.2mm，装配时可以直接穿入安装座的轴承孔内，不需要额外做轴肩定位，安装时靠两端的卡簧就能完成轴向固定，安装边界的轴向总长度比螺杆有效行程长18mm，径向安装空间只需要预留螺杆直径2.5倍的区域即可，能适配紧凑空间内的工位布局。

　　配套的两个红色柱状支撑座，是导杆的端部固定结构，支撑座上开有和导杆直径匹配的通孔，装配时导杆穿入通孔后用顶丝锁紧，两个支撑座的中心距和螺杆的有效工作长度保持一致，支撑座底部做了平面安装基准，可以直接通过螺栓固定在设备台板上，不需要额外加工安装靠山，安装时只要保证两个支撑座的孔位同轴度在0.05mm以内，就能保证导杆和螺杆的平行度，避免滑动过程中出现卡涩。滑动导杆采用表面抛光的光轴设计，表面粗糙度控制在Ra0.8以下，和载具上的滑动衬套配合时，摩擦阻力极小，长时间运行也不会出现明显的磨损，导杆和螺杆的中心距根据螺旋槽的深度设计，保证载具上的导向销能完全嵌入螺旋槽内，不会在传动过程中脱槽。

　　在实际工况适配中，这套结构的进给精度可以控制在±0.1mm以内，完全能满足小型电子元器件、通讯类小零件的装配步进需求，运行时的噪音低于55分贝，适合在无尘装配车间内使用。设计时特意将螺旋槽的升角控制在3度以内，保证传动的自锁性能，即使垂直安装使用，载具也不会出现下滑的问题，适配水平、倾斜、垂直等多种安装方向。螺杆端部的伸出光轴段可以直接连联轴器和驱动电机连接，不需要额外加装减速机构，因为螺旋传动本身就具备减速增扭的效果，用小扭矩的步进电机就能驱动整套结构运行，能降低驱动端的选型成本。

　　从结构细节来看，螺旋槽的槽口做了0.2mm的倒角处理，载具的导向销端部做了圆弧头设计，两者配合时能顺畅导入槽内，不会出现硬接触磕碰的问题，长时间运行也不会出现槽口压溃或者导向销磨损的问题。支撑座的高度经过精准计算，保证导杆和螺杆的中心高一致，载具在滑动过程中始终保持水平状态，不会出现倾斜卡滞的问题。整套结构没有易损件，日常维护只需要定期在螺旋槽和导杆表面涂抹少量润滑脂即可，维护周期可以达到3000工作小时以上，适合在长周期连续运行的自动化设备上使用。
