LK73530型机加工专用工件夹持工装

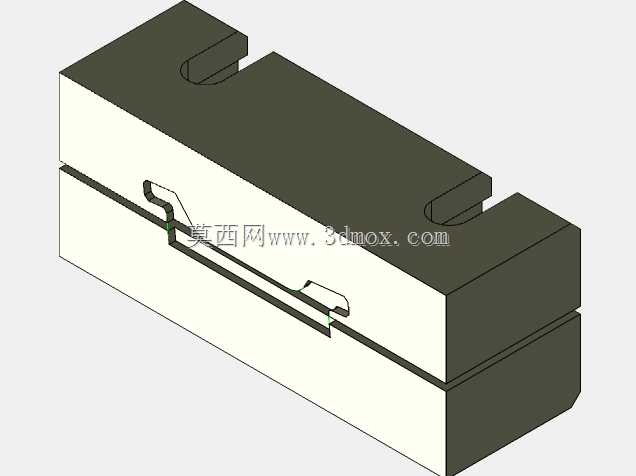

　　在常规立式铣床、平面磨床的小批量精密零件加工场景中，这类分体式夹持块的应用频率远高于通用平口钳，尤其是针对厚度较薄、侧边无规则凸起结构的小型冲压件、线切割坯料的装夹作业，通用夹具的夹持行程、压接位置往往无法匹配工件的异形轮廓，容易出现装夹变形、铣削过程中工件窜动的问题，这款夹持工装正是针对这类装夹痛点设计的。从结构上看，整体采用上下对合的分体式块体结构，上下两个基体的结合面加工有与待夹持工件轮廓完全匹配的型槽，型槽的边缘做了0.2mm的避让倒角，避免工件装入时出现卡滞、刮伤工件表面的情况；基体顶部加工有两个对称的T型槽，可直接配合机床工作台上的T型螺栓完成整体固定，不需要额外加装转接板，

　　安装时两个T型槽的中心距与常规1060型加工中心、618型平面磨床的工作台T型槽间距完全匹配，可直接实现快速装夹定位，不需要反复调整夹持块的同轴度。上下基体的结合面平面度控制在0.01mm以内，合模后型槽的轮廓度公差不超过0.02mm，当工件放入型槽后，通过上下基体的合模压力即可实现工件的全周限位，不需要额外加装侧顶、压块结构，针对厚度在2-10mm之间的小型片状工件，装夹后的悬空量可控制在0.5mm以内，铣削侧面、磨削端面时的让刀量比通用平口钳装夹降低60%以上。设计过程中特意将夹持块的四个外角做了R3的倒圆角处理，避免操作人员上下料时被锐角划伤，同时基体的外侧立面加工有基准面，可直接配合百分表完成夹持块在机床工作台上的找正，

　　找正时间比自制工装缩短70%左右。在实际使用场景中，这类夹持工装常配套用于小型通讯结构件、精密五金弹片的二次加工工序，比如工件经过线切割下料后，需要铣削侧边的缺口、磨削两端的装配面时，只需要将坯料放入下基体的型槽内，合上上基体后锁紧T型槽的固定螺栓即可完成装夹，单次装夹时间不超过10秒，而且可以同时在型槽内排布多个同规格工件，实现多件同时加工，大幅提升小批量零件的加工效率。需要注意的是，这款夹持工装的型槽是针对特定轮廓的工件设计的，不具备通用夹持能力，适合固定规格零件的批量加工场景，型槽的深度根据待夹持工件的厚度做了匹配设计，工件装入后上表面与下基体的结合面齐平，合模后不会出现工件被压伤、型槽压空的情况；

　　上下基体的材质选用45号钢调质处理，硬度达到HB220-250，具备足够的刚性，铣削加工时不会因为切削力导致基体变形，长期使用后如果型槽出现磨损，可直接通过平面磨床重修结合面后再放电加工型槽，重复修复次数可达5次以上，工装的整体使用寿命比普通铝制工装高3倍以上。安装时需要保证夹持块的基准面与机床X轴的平行度误差不超过0.01mm/m，否则加工后工件的侧面垂直度会出现超差，固定螺栓的锁紧扭矩控制在15-20N·m即可，扭矩过大会导致上下基体出现微变形，反而影响型槽的轮廓精度，针对需要进行冷却液冲洗的加工场景，上下基体的结合面外侧加工有微小的导流槽，可避免冷却液夹杂铁屑进入型槽内部，影响工件的装夹精度，每次加工完成后只需要用压缩空气吹净型槽内的切屑即可，不需要复杂的维护保养。
